Описание

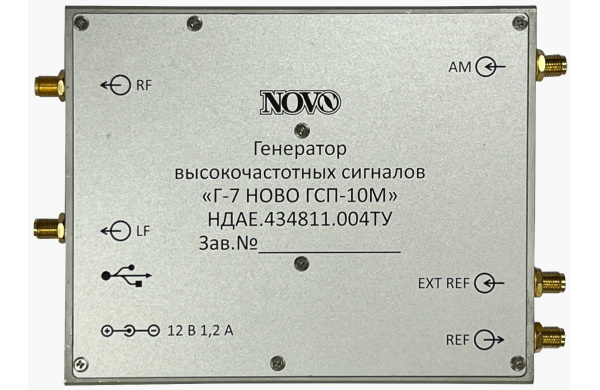

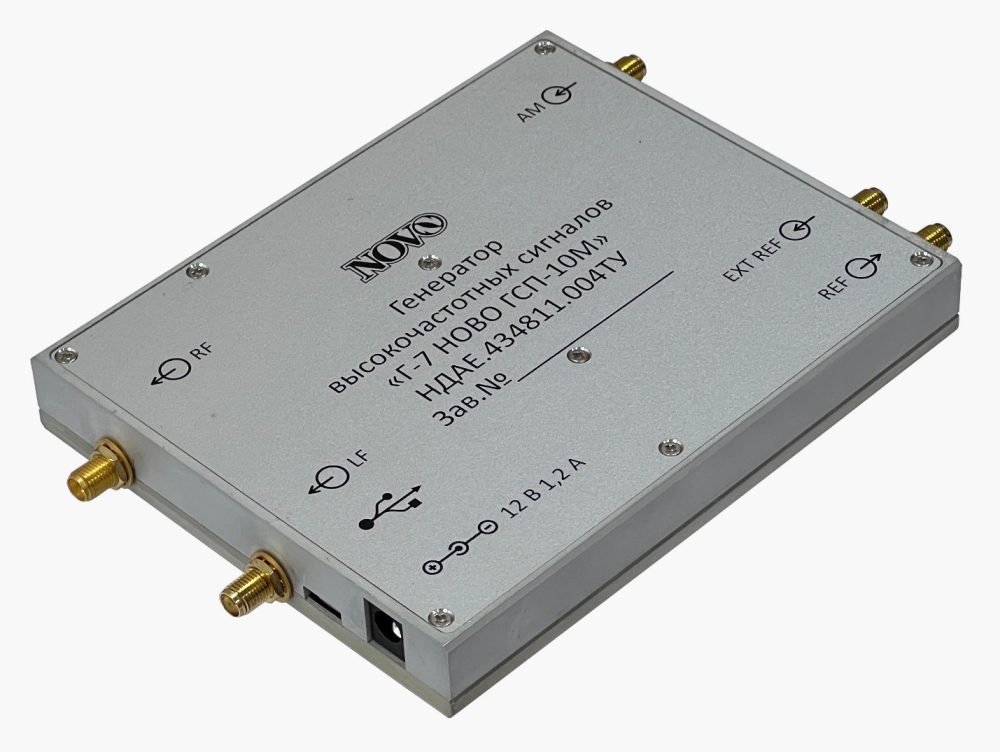

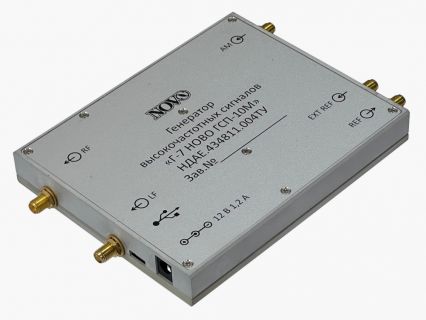

Генератор высокочастотных сигналов «Г-7 НОВО ГСП-10М» предназначен для формирования высокочастотных гармонических сигналов с нормированными значениями частоты и уровня мощности в диапазоне частот от 0,1 Гц до 13 ГГц.
Изделие используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Возможности изделия
- Формирование гармонических сигналов
- Формирование сигналов с амплитудной и частотной модуляцией
- Наличие возможности работы от внешнего источника синхронизирующего сигнала
- Наличие выходного синхронизирующего сигнала
- Возможность использования внешнего модулирующего сигнала
Средство измерения
В настоящее время генератор проходит процедуру получения свидетельства об утверждении типа средств измерений и внесения в Государственный реестр средств измерений.
Соответствие требованиям
Генератор высокочастотных сигналов может быть использован для комплектования лабораторий, предназначенных для проведения специальных проверок и специальных исследований.
Отечественная разработка
Генератор высокочастотных сигналов является продукцией, произведенной на территории Российской Федерации.
Отличительные особенности
- Широкий диапазон частот выходного сигнала
- Малая дискретность изменения значения частоты выходного сигнала
- Высокое значение максимальной мощности выходного сигнала
- Низкий уровень фазовых шумов
- Высокая точность установки уровня мощности выходного сигнала
- Настраиваемые параметры модуляции
- Управление по шине USB 2.0
- Наличие программы управления генератором, работающей под управлением ОС WINDOWS 10
- Наличие библиотеки API-функций для самостоятельной разработки собственных приложений
- Небольшие габариты и вес
Технические характеристики
- Диапазон частот выходного сигнала, МГц: от 1∙10-7 до 13000
- Пределы допускаемой относительной погрешности установки частоты (в диапазоне частот от 1 кГц до 13000 МГц): ±2∙10-5, не более
- Диапазон установки уровня мощности выходного сигнала (в диапазоне частот от 0.1 Гц до 10000 МГц, с выключенным усилителем), дБм: от минус 10 до плюс 15
- Уровень мощности выходного сигнала (в диапазоне частот от 100 Гц до 20000 Гц, с включённым усилителем), дБм: 25, не менее
- Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (в диапазоне частот выходного сигнала от 0.1 Гц до 10000 МГц), дБм: ±1
- Спектральная плотность мощности фазовых шумов (частота 1 ГГц, отстройка 1 кГц), дБн/Гц: минус 110, не более
- Пределы допускаемого напряжения питания, В: 12 ± 0.5
- Ток потребления, А: 1.2, не более
- Потребляемая мощность, Вт: 20, не более
- Масса, кг: 0.5, не более
- Габаритные размеры, мм, не более: ширина 110, высота 35, длина 156
Комплектация
- Блок генератора – 1 шт.
- Блок питания – 1 шт.
- Кабель USB A(m) - microUSB B(m) – 1 шт.
- Транспортная упаковка – 1 шт.
- ПО на оптическом/ электронном носителе – 1 шт.
- Паспорт – 1 шт.
- Руководство по эксплуатации – 1 шт.
