Характеристики:
-
основная погрешность установки частоты не более 1*10-6;
-
предусмотрено управление генератором через встроенный интерфейс RS-232;
-
диапазон выходных частот – (2,0…18,0) ГГц;
-
выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002;
-
максимальная выходная мощность не менее 20 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 90дБм до +13дБм, с погрешностью не более 2дБ в интервале от +13дБм до – 50дБм и 3,0 дБ до –90дБм;
-
масса не более 8 кг;
-
потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В, с частотой 400 Гц;
-
Условия эксплуатации:
-
– гр. 1.1 УХЛ ГОСТ В20.309.304;
-
- диапазон рабочих температур: +(5…40) оС;
-
- относительная влажность воздуха, не более - 80%, при температуре 25 оС;
-
габаритные размеры прибора, не более 474 х 131 х 260 мм;
-
наработка на отказ – не менее 20000 час;

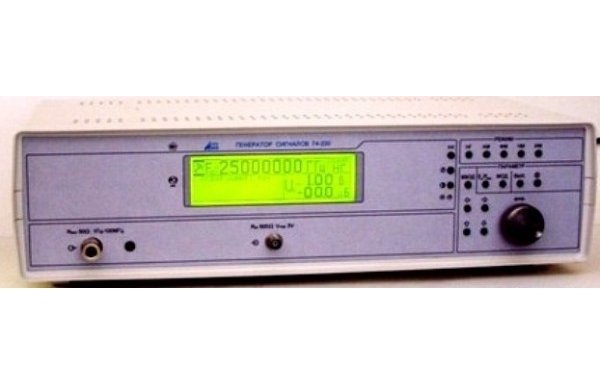

Генератор Г4-226 – настольный цифровой прибора СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.
Работа генератора Г4-226 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Генератор имеет следующие режимы работы:
НГ - режим немодулированной генерации;
ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.
Трудоемкость изготовления, не более - 120 н/ч.
Заменяемое изделие – Г4-79 – Г 4-83, Г4-109, Г4-111, Г4-111 (А, Б), Г4-193, Г4-194, Г4-195 и др.
Предполагаемая серийность -150 шт/год.
Особенности прибора - работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485
Прибор соответствует требованиям ГОСТ 22261-94.
