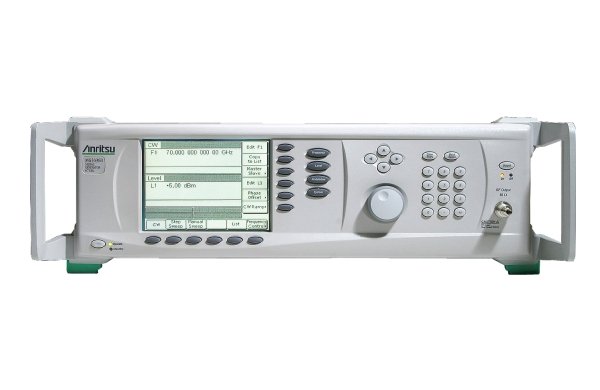

Генератор ВЧ высокочастотный Anritsu MG3697C

Артикул: 1-345304

  • Диапазон частот 2 ГГц - 70 ГГц

  • Диапазон частот 8 МГц - 70 ГГц (с опцией 4 или 5)

  • Диапазон частот 0,1 Гц - 70 ГГц (с опцией 4 или 5 и 22)

  • Возможность расширения верхней границы до 500 ГГц с помощью волноводных умножителей

  • Разрешение по частоте 0,01 Гц


Характеристики:

  • Диапазон частот 2 ГГц - 70 ГГц

  • Диапазон частот 8 МГц - 70 ГГц (с опцией 4 или 5)

  • Диапазон частот 0,1 Гц - 70 ГГц (с опцией 4 или 5 и 22)

  • Возможность расширения верхней границы до 500 ГГц с помощью волноводных умножителей

  • Разрешение по частоте 0,01 Гц

  • Стабильность опорного генератора по частоте 2x10-9 в сутки (5x10-10 в сутки с опцией 16)

  • Минимальный уровень выходной мощности - 20 дБм ( -120 дБм с опцией 2C)

  • Максимальный уровень выходной мощности, без опции 2C:

  • 10 дБм на частотах 0,1 Гц - 8 МГц, 12 дБм на частотах 8 МГц - 2 ГГц, 10 дБм на частотах 2 - 20 ГГц, 6 дБм на частотах 20 - 40 ГГц, 3 дБм на частотах 40 - 67 ГГц

  • Максимальный уровень повышенной выходной мощности (опция 15С), без опции 2С:

  • 14 дБм на частотах 0,1 Гц - 8 МГц, 16 дБм на частотах 8 МГц - 2 ГГц, 21 дБм на частотах 2 - 20 ГГц, 19 дБм на частотах 20 - 40 ГГц, 9 дБм на частотах 40 - 67 ГГц, 3 дБм на частотах 67 - 70 ГГц

  • Пределы основной относительной погрешности уровня выходной мощности: ±1,0 дБ (±1,5 дБ с опцией 15С) на частотах 20 МГц - 40 ГГц, ±1,5 дБ на частотах 40 - 67 ГГц

  • Уровень фазовых шумов при отстройке 10 кГц:

  • -109 дБн/Гц на частоте 10 ГГц, -103 дБн/Гц на частоте 20 ГГц, -100 дБн/Гц на частоте 40 ГГц, -94 дБн/Гц на частоте 67 ГГц

  • Сниженный уровень фазовых шумов (с опцией 3Х) при отстройке 1 кГц/10 кГц/1 МГц:

  • -134/-143/-153 дБн/Гц на частоте 250 МГц, -109/-119/-140 дБн/Гц на частоте 10 ГГц, -109/-119/-140 дБн/Гц на частоте 10 ГГц, -105/-115/-137 дБн/Гц на частоте 20 ГГц, -98/-108/-131 дБн/Гц на частоте 40 ГГц, -91/-103/-125 дБн/Гц на частоте 67 ГГц

  • Внешняя и внутренняя АМ/ФМ/ЧМ/ИМ (опция 28B, либо по-отдельности)

  • Минимальная длительность импульсов 10 нс

  • Режим ГКЧ для плавного качания амплитуды и частоты (опция 6)

  • Измерения мощности с помощью внешних датчиков (опция 8)

  • Функция задания параметров модуляции от внешнего ПК (опция 10)

  • Тип выходного разъёма V(f) (совместим с разъёмом 2,4 mm)

  • Интерфейсы GPIB, RS-232, LAN

  • Стандартная гарантия 3 года

Опции и дополнительные принадлежности
MG3690C/1A  Установка в стойку с направляющими —  Комплект для установки в стойку, включая направляющие (возможность наклона на 90°), монтажные проушины и ручки для передней панели для установки прибора в стандартную 19-дюймовую стойку.
MG3690C/1B  Установка в стойку без направляющих — Установка блока в консоль, имеющую монтажные полки. Включает мон-тажные проушины и ручки для передней панели.
MG3690C/2A
MG3690C/2B
MG3690C/2C
Механический ступенчатый аттенюатор — Добавление по 10 дБ за шаг. Номинальная выходная ВЧ мощность огра-ничивается.  (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора.)
MG3690C/2E  Электронный ступенчатый  аттенюатор — Возможность добавления по 10 дБ за шаг с диапазоном 120 дБ для MG3691C Номинальная выходная ВЧ мощность ограни-чивается.  (Не используется при наличии Опции 20 или 22)
MG3690C/3  Ультра-низкий фазовый шум — Дополнительные моду-ли для значительного снижения однополосного фазово-го шума. (Не используется при наличии Опции 3Х).
MG3690C/3X  Улучшенная обработка фазового шума – улучшение Опции 3 (смещение < 1 кГц). (Не используется при наличии Опции 3).
MG3690C/4  Цифровой понижающий преобразователь для ультра-низкого фазового шума для высокочастотного диапазо-на от 8 МГц до 2,2 ГГц. Все спецификации приводятся для ≥ 10 МГц.
MG3690C/5  Аналоговый понижающий преобразователь для высоко-частотного диапазона от 8 МГц до 2,0 ГГц. Все специ-фикации приводятся для ≥ 10 МГц.
MG3690C/6  Дополнительная возможность аналогового качания.
(ограничение до ≥500 МГц при использовании с Опцией 4)
MG3690C/7  Повышающий преобразователь ПЧ —  Внутренний микшер на 40 ГГц для повышения сигнала ПЧ. Данная опция не предназначена для использования с моделями MG3695C, MG3697C или c Опцией 18 или 20).
MG3690C/8  Устройство измерения мощности — Возможность изме-рения мощности внутри прибора (Не используется при наличии Опции 9).
MG3690C/9K
MG3690C/9V
ВЧ выход на задней панели — Перемещение выходного  ВЧ разъёма на заднюю панель. (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора). (Не используется при наличии Опции 8).
MG3690C/10  Программное обеспечение для добавления пользова-тельских форм волны модуляции — Возможность по-следовательно (или через GPIB) загружать пользова-тельские данные о форме волны в память внутреннего генератора формы волны. Требуется наличие внешнего ПК и прибора с внутренним генератором низких частот (Опция 27)
MG3690C/12  Частотная и фазовая модуляции — Возможность ввода ЧМ/ФМ через BNC-разъем на задней панели. Для вы-полнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27).
MG3690C/14  Амплитудная модуляция — Возможность ввода АМ через BNC-разъем на задней панели. Для выполнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27).
MG3690C/15A
MG3690C/15B
MG3690C/15C
MG3690C/15D
Высокомощный выход — Высокомощные  ВЧ компоненты для увеличения  ВЧ мощности на выходе. (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора).
MG3690C/16  Высокостабильный генератор качания — Кварцевый генератор на 10 МГц с использованием кристаллов, работающих при высоких температурах.
MG3690C/17  Снятие передней панели — Снятие передней панели для использования прибора в дистанционном режиме, когда нет необходимости использовать экран на пе-редней панели или клавиатуру (Поставляется только с Опцией 1А или 1В)
MG3690C/18  Выход смещения ммВт — Двуаксиальный разъём BNC Twinax на задней панели для подачи смещения на модули источника миллиметровых волн (поставляются отдельно). (Не используется при наличии Опции 7 или 15Х).
MG3690C/20  Сканирующая модуляция—Внутренний сканирующий модулятор для имитации сигналов, модулированных амплитудой с большой глубиной. Требуется внешний модулирующий сигнал. (Не предназначена для ис-пользования с моделями MG3693C, MG3694C, MG3695C, MG3697C или с Опциями 2E, 7, 15X или 22.)
MG3690C/22  Звуковая частота в диапазоне от 0,1 Гц до 10 МГц —Для расширения частотного диапазона до примерно DC используется процедура прямого цифрового син-теза (DDS). При установке Опции 22 выходная мощность снижается на 2 дБ.  Разрешение по частоте при значениях ниже 10 МГц  составляет 0,02 Гц. В полосе от 0,1 Гц до 10 МГц модуляция отсутствует (Не ис-пользуется при наличии Опции 4 или 5, или Опции 20 или 2Е).
MG3690C/26A
MG3690C/26B
Импульсная модуляция — От внешнего источника, через BNC-разъем на задней панели. Для выполнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27). (Данная опция поставляется в различном исполнении в зави-симости от конфигурации прибора.)
MG3690C/27  Генератор низких частот и импульсов— Генерация форм волны модуляции  для АМ, ЧМ или ФМ от внутреннего источника. (Не предназначена для использования без Опции 12, 14 или 26).
MG3690C/28A
MG3690C/28B
Комплект аналоговых модуляторов — Объединение Опций 12, 14, 26 и 27 для генерации амплитудной, фазовой, частотной и импульсной модуляции от внеш-него и внутреннего истоников. (Данная опция поста-ляется в различном исполнении в зависимости от конфигурации прибора.)



Дополнительные принадлежности для работы с миллиметровыми волнами.
(Опция 18, рекомендуется для смещения постоянным током)
63850-15 Модуль источника умножителя, полоса V, 50 ГГц – 75 ГГц, WR-15
63850-12 Модуль источника умножителя, полоса E, 60 ГГц – 90 ГГц, WR-12
63850-10 Модуль источника умножителя, полоса W, 75 ГГц – 110 ГГц, WR-10
63850-08 Модуль источника умножителя, полоса  F, 90 ГГц – 140 ГГц, WR-08
63850-06 Модуль источника умножителя, полоса D, 110 ГГц – 170 ГГц, WR-06
63850-05 Модуль источника умножителя, полоса G, 140 ГГц – 220 ГГц, WR-05
63850-03 Модуль источника умножителя, полоса  H, 220 ГГц – 325 ГГц, WR-03
806-121  Гибкий кабель SMA «вилка-вилка», 90 см (может использоваться для подключения MG3690C ко входу модуля LO)



Дополнительные принадлежности
34RKNF50 Адаптер повышенной прочности с разъемом типа N(гнездо), DC – 20 ГГц, для блоков с выходом типа K
ND36329 Комплект кабелей для работы в режиме «ведущий/ведомый»
63270 Кейс для транспортировки  (16кг, 66 см x 41 см x 81 см, 4 ролика)
2300-469 Драйвер IVI, включает драйвер  LabView®
806-97  Кабель Aux I/O, 25 контактов в BNC: обеспечивает доступ через BNC к линиям данных Aux I/O: Seq Sync (Последова-тельный синхронизирующий выход) , Marker Out (Выход маркера), Band switch Blanking (Выход сигнала гашения переключения между диапазонами), Retrace Blanking (Выход сигнала гашения обратного хода), Sweep Dwell In (Вход сигнала остановки во время качания), V/ГГц (В/ГГц) , Hori-zontal Out (Вывод строчной развертки)
