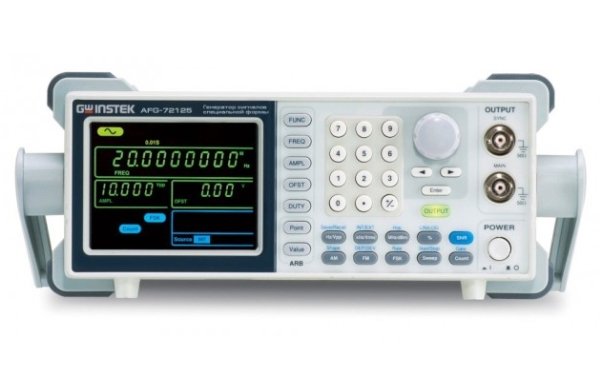

Генераторы сигналов произвольной формы GW Instek AFG-72025

Артикул: 1-4570

•  Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
Использование прямого цифрового синтеза (DDS)
Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
Разрешение по частоте: 0,1 Гц
Разрядность ЦАП 10 бит (для произвольной формы)
Частота дискретизации: 20 МГц
Формирование сигналов произвольной формы (СПФ/ARB)
Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
Память формы сигнала: 4000 точек (10 ячеек)
Трехцветный ЖК-дисплей (графический) с подсветкой
Выход ТТЛ, вход внешней модуляции
ПО для формирования сигналов произв. формы
Интерфейс USB

Особенности

•  Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)
Использование прямого цифрового синтеза (DDS)
Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
Разрешение генератора сигнала по частоте: 0,1 Гц
Разрядность ЦАП 10 бит (для произвольной формы)
Частота дискретизации: 20 МГц
Формирование сигналов произвольной формы (СПФ/ARB)
Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)
Память формы сигнала: 4000 точек (10 ячеек)
Трехцветный ЖК-дисплей (графический) с подсветкой
Выход ТТЛ, вход внешней модуляции
ПО для формирования сигналов произв. формы
Интерфейс USB

Технические данные

 ХАРАКТЕРИСТИКИ  ПАРАМЕТРЫ 72025
 ВЫХОДНЫЕ
 ПАРАМЕТРЫ



 Частотный диапазон
 (синус, меандр)
0,1 Гц -
25 МГц
 Разрешение  0,1 Гц
 Погрешность установки
 частоты
 ±20*10-6
 Выходной уровень  1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ
 СИНУСОИДА


 Погрешность установки
уровня на 1 кГц
 ±(1%+1 мВ пик-пик)
 Неравномерность АЧХ
относительно 1 кГц
 0,1 дБ при f 0,3 дБ при f =100 кГц … 5 МГц, 0,4 дБ при f = 5 МГц … 25 МГц.
 Коэффициент гармоник
(амплитуда>1 Впик-пик)
 ± -55 дБн от DC до 1 МГц
 ПОСТОЯННОЕ
СМЕЩЕНИЕ

 Диапазон смещения  ±5 Впик на нагрузке 50 Ом (AC+DC)
±10 Впик без нагрузки (AC+DC)
 Погрешность установки  ±(1%+5 мВ + 0,5 %от амплитуды)
 МЕАНДР




 Частотный диапазон 0,1 Гц -
25 МГц
 Время
нарастания/спада
 < 25 нс при нагрузке 50 Ом
 Выброс  <5%
 Перестраиваемая
скважность
 1,0% - 99% (до 100 кГц),
20%– 80% (до 5 МГц),
40%– 60% (до 10 МГц),
50% (до 25 МГц)
 Асимметрия  1 % от периода + 1 нс
 ПИЛА


 Диапазон частот  0,1 Гц – 1 МГц
 Нелинейность  <0,1%
 Перестраиваемая
скважность
 0,0 – 100,0% (разрешение 0,1 %)
 ПРОИЗВОЛЬНАЯ
ФОРМА



 Частота дискретизации  20 МГц
 Частота повторения  10 МГц
 Длина памяти  4 тысячи точек
 Разрешение ЦАП  10 бит
 АМ



 Формы несущей  -
 Источник модуляции  -
 Модулирующее
колебание
 -
 Глубина АМ  -
 ФМ




 Формы несущей  -
 Диапазон частот  -
 Источник модуляции  -
 Мод. колебание  -
 Девиация  -
 СВИПИРОВАНИЕ




 Формы несущей  -
 Диапазон частот  -
 Цикл свипирования  -
 Режим свипирования  -
 Источник  -
 ЧМН



 Формы несущей  -
 Модулир. колебание  -
 Внутренний источник  -
 Диапазон частот  -
 ЧАСТОТОМЕР


 Диапазон частот  -
 Разрешение  -
 Вх. сопротивление  -
 ОБЩИЕ ДАННЫЕ






 Дисплей  ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
 Память  10 ячеек (профили настроек)
 Напряжение питания  100…240 В; частота 50…60 Гц
 Габаритные размеры  266 х 107 х 293 мм
 Масса  2,5 кг
 Комплект поставки

 Сетевой шнур (1), РЭ (1)
 соед. кабель BNC-BNC-1 шт.
