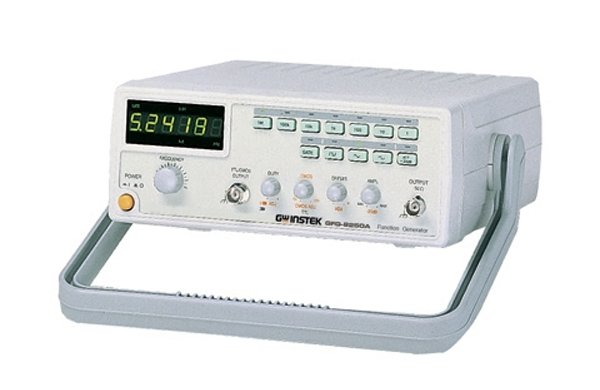

Особенности
| • | Частотный диапазон генератора сигналов 0,5 Гц…5 МГц |
| • | Форма сигнала: синус, треугольник, пила, прямоугольник |
| • | Регулировка асимметрии формы сигнала |
| • | Добавление постоянного смещения |
| • | 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой |
| • | Функция внешнего управления частотой |
| • | Регулируемый ТТЛ/КМОП-выход |
| • | Цифровой дисплей |
| • | Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц |
| • | Линейное/логарифмическое свипирование (GFG-8255А) |
| • | Внутренняя/внешняя АМ/ЧМ-модуляция (GFG-8255А) |
| • | Выход сигнала синхронизации (GFG-8255А) |
| • | Выход преобразователя частота-напряжение (GFG-8255А) |
Технические данные
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ |
Частотный диапазон | 0,5 Гц … 5 МГц (7 диапазонов) |
| Погрешность установки | ±(5% + 1 Гц) | |
| Амплитуда | > 10 В (на 50 Ом) | |
| Выходное сопротивление | 50 Ом | |
| Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
| Постоянное смещение | ±5 В (на 50 Ом) | |
| Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
| Дисплей | 6-разрядный, СД-индикаторы | |
| CИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник | ≤ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), ≤ 30 дБ (100 кГц...5 МГц) |
| Неравномерность | ≤ 0,3 дБ, (0,5 Гц…500 кГц), ≤ 1,0 дБ, (500 кГц…5 МГц) |
|
| ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | ≤ 2% (0,5 Гц…100 кГц), ≤ 5% (100 Гц…5 МГц) |
| ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Асимметрия импульсов | ±2% (1 Гц…100 кГц) |
| Время нарастания/спада | ≤ 50 нс (макс. уровень,50 Ом) | |
| КМОП-ВЫХОД |
Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
| Время нарастания / спада | ≤ 120 нс | |
| ТТЛ-ВЫХОД |
Выходной уровень | ≥ 3 В |
| Коэффициент нагрузки | ||
| 20 ТТЛ-элементов | ||
| Время нарастания/спада | ≤ 25 нс | |
| ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ | Входное напряжение | 0…(10 ±1)В |
| Входное сопротивление | 10 кОм | |
| СИНХРОВЫХОД (GFG-8255A) |
Выходное напряжение | 0…2 В (0,5 Гц…5 МГц) |
| СВИПИРОВАНИЕ (GFG-8255A) |
Глубина свипирования | 100:1 - плавно регулируется |
| Цикл свипированя | 0,5 с…30 с - плавно регулируется | |
| Режимы свипирования | Линейный/логарифмический (выбирается переключателем) |
|
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ (GFG-8255A) |
Глубина АМ | 0…100% |
| Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
| Частота несущей | 100 Гц…5 МГц (-3 дБ) | |
| Чувствительность входа | ≤ 10 В (при 100% АМ) | |
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ
|
Девиация частоты | ±5% |
| Частота модуляции | 400 Гц (внутренняя) / 0…20 кГц (внешняя) | |
| Чувствительность входа | ≤ 10 В (при 10% ЧМ) | |
| ЧАСТОТОМЕР | Частотный диапазон | 0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
| Разрешение | 10нГц для предела 1Гц; 0,1Гц для предела 100МГц |
|
| Стабильность опорн. ген-ра |
±10-5 (23°С ± 5°С) после 30 мин. работы | |
| Входной импеданс | 1 МОм / 150 пФ | |
| Чувствительность | ≤ 35мВ (5Гц…100МГц), ≤ 45мВ (100МГц…150МГц) |
|
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
| Габаритные размеры | 251 × 91 × 291 мм | |
| Масса | 2,3 кг (GFG-8250A), 2,4 кг (GFG-8255A) |
