Максимальная выходная частота: 1 мкГц – 20 МГц
Частота дискретизации: 100 MВыб/сек
Разрешение по вертикали: 14 бит (канал 1), 10 бит (канал 2)
Каналов: 2

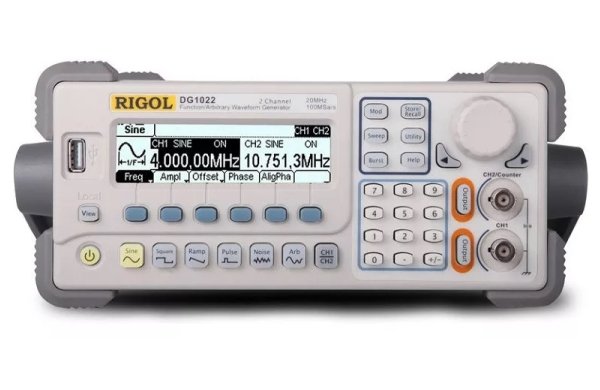

Описание генератора сигналов Rigol DG1022
Универсальный генератор сигналов Rigol DG1022 осуществляет 100 миллионов выборок в секунду с разрешением по вертикали 14 бит и глубиной памяти 4К, что позволяет генератору формировать идеально точный и стабильный сигнал. Генератор сигналов Rigol DG1022 может также выдавать сигнал прямоугольной формы с частотой 5МГц с идеальными передними и задними фронтами. Генератор сигналов произвольной формы Rigol DG1022 имеет простую и удобную в использовании переднюю панель управления. Удобное расположения кнопок, отображение вида генерируемого сигнала на экране, наличие универсальных разъемов, встроенные подсказки и справочная система значительно упрощают работу с прибоором.Встроенные функции модуляции AM, FM, PM и FSK позволяют генерировать модулированные сигналы без участия внешнего модулирующего источника. Генератор сигналов Rigol DG1022 имеет USB интефейс для связи с компьютером и для сохранения данных на USB-носителе. Генератор полностью совместим со всеми цифровыми осциллографами Rigol, может записывать и воспроизводить любую форму сигналов, полученных с помощью осциллографов Rigol. Генератор Rigol DG1022 может быть широко использован инженерами лабораторий электроники, на производстве, в обучающем процессе или в научных исследованиях.
Особенности генератора сигналов RIGOL DG1022:
• Технология прямого цифрового синтеза: сигнал на выходе более точный и стабильный
• Два независимых выходных канала
• Максимальная частота выходного сигнала: 20MHz
• 5 стандартных форм сигнала (48 сохраненных в памяти произвольных сигналов):
- синусоидальная (sine)
- прямоугольная (square)
- пилообразный (ramp)
- импульсный (pulse)
- шумовой (noise)
• Сигналы произвольной формы
• 100 млн. выборок в сек., разрешение по вертикали 14 бит, глубина памяти 4 тыс. точек
• Универсальная модуляция и разнообразные формы сигнала
- амплитудная модуляция (АМ)
- FМ
- частотная манипуляция (FSK)
- ИМ
- свипирование (sweep)
- пакетный режим
• Возможность подключения различных устройств на входе и выходе
- внешнего модулирующего источника
- внешнего счетчика (10 МГц)
- внешнего ввода пусковых импульсов
- внешнего модулирующего источника
- вывода формы сигнала
- вывода синхронного сигнала
• Встроенный высокоточный частотомер до 200MHz
• USB Host/Device интерфейс, поддержка флэш дисков
• Абсолютная совместимость со всеми цифровыми осциллографами серии DS: воспроизведение без потерь сохраненных форм сигналов, полученных при помощи осциллографов RIGOL DS
• Многоязычный интерфейс, встроенная система подсказок
Подробное описание уиверсального генератора сигналов специальной формы Rigol DG1022
| Стандартные формы сигналов | |||
|---|---|---|---|
| Стандартные формы сигналов | Sine, Square, Ramp, Pulse, Noise и 48 сохраненных произвольных форм сигнала | ||
| Синусоидальная (Sine) | от 1 мкГц до 20 МГц | ||
| Прямоугольная (Square) | от 1 мкГц до 5 МГц | ||
| Импульсная (Pulse) | от 500 мкГц до 3 МГц | ||
| Пилообразная (Ramp) | от 1 мкГц до 150 кГц | ||
| Сигнал произвольной формы (Arb) | от 1 мкГц до 5 МГц | ||
| Белый шум | 5 МГц (-3 дБ) | ||
| Разрешение | 1 мкГц | ||
| Режим Sine: спектральная чистота синусоидального сигнала | |||
| Нелинейное (гармоническое) искажение | от пика до пика | >1 В | |
| пост. ток до 20 кГц | -70 дБ ниже несущей | -70 дБ ниже несущей | |
| от 20 кГц до 100 кГц | -70 дБ ниже несущей | -60 дБ ниже несущей | |
| от 100 кГц до 1 МГц | -55 дБ ниже несущей | -50 дБ ниже несущей | |
| от 1 МГц до 10 МГц | -40 дБ ниже несущей | -35 дБ ниже несущей | |
| Суммарное гармоническое искажение | постоянный ток до 20 кГц при размахе сигнала 1 В >0,2% | ||
| Ложный (негармонический) сигнал | постоянный ток до 1 МГц < -70 дБ ниже несущей от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву |
||
| Фазовый шум | 10 кГц смещение –108 дБ ниже несущей / Гц в норме | ||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | |||
| Время нарастания/спада | |||
| Выброс | <5% | ||
| Рабочий цикл | 1 мкГц (включительно) ∼ 3 МГц (включительно) | от 20% до 80% | |
| 3 МГц (не включая) ∼ 4 МГц (включительно) | от 40% до 60% | ||
| 4 МГц (не включая) ∼ 5 МГц (включительно) | 50% | ||
| Асимметрия (меньше 50% рабочего цикла) | 1% периода + 20 нс | ||
| Дрожание фазы | 6 нс + 0,1% периода | ||
| Режим Pulse: характеристики импульсного сигнала | |||
| Полоса пропускания импульса | макс. 2000 с, мин. 20 нс, разрешение 1 нс | ||
| Погрешность | <5% | ||
| Дрожание фазы | 6 нс + 10-4 периода | ||
| Режим Arb: характеристики произвольного сигнала | |||
| канал 1 | канал 2 | ||
| Память | от 2 до 4 тыс. точек | от 2 до 1 тыс. точек | |
| Точность амплитуды | 14 бит (включая знак) | 10 бит (включая знак) | |
| Количество выборок | 100 млн. выборок в сек. | ||
| Минимальное время нарастания/спада | 35 нс | ||
| Дрожание фазы (среднеквадратичное значение) | 6 нс + 3 × 10-4 | ||
| Сохранение в памяти | 10 форм сигнала | ||
| Величины на выходе | |||
| Амплитуда (от пика до пика) |
от 2 мВ до 10 В (50 Ом) от 4 мВ до 20 В (Z-состояние) |
от 2 мВ до 3 В (50 Ом) от 4 мВ до 6 В (Z-состояние) |
|
| Точность амплитуды (1 кГц) |
±1% заданного значения + размах сигнала 1 мВ | ||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | 100 кГц ∼ 5 МГц 0,15 дВ 5 МГц ∼ 20 МГц 0,3 дВ |
||
| Смещение постоянного тока | |||
| Диапазон (пик переменный ток+ постоянный ток) |
± 5 В (50 Ом) ±10 В (Z-состояние) |
± 5 В (50 Ом) ±10 В (Z-состояние) |
|
| Точность | ± ( 2% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±2 мВ) | ||
| Амплитудная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Глубина | от 0% до 120% | ||
| Частотная модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация частоты | от 0 до 20 МГц | ||
| Фазовая модуляция | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц) | ||
| Девиация фазы | 0 ∼ 360° | ||
| ШИМ-манипуляция | |||
| Форма несущей | импульс (Pulse) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | от 2 мГц до 20 кГц | ||
| Коэффициент заполнения | 0%-100% | ||
| ФСК-манипуляция | |||
| Форма несущей | импульс (Pulse) | ||
| Источник | внутренний/ внешний | ||
| Модулирующие сигналы | от 2 мГц до 50 кГц | ||
| Коэффициент заполнения | 50% | ||
| Свипирование | |||
| Форма несущей | синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb) | ||
| Тип | линейный или логарифмический | ||
| Направление | вверх или вниз | ||
| Время свипирования | 1 мс ∼ 500 с | ||
| Источник | внутренний/ внешний / ручной | ||
| Установка метки | срез синхросигнала (частотно-программируемый) | ||
| Пакетный режим | |||
| Форма несущей | синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb) | ||
| Типы | одиночный импульс (от 1 до 50 000 периодов), неопределенный, стробированный | ||
| Источник | внутренний/ внешний / ручной | ||
| Начальная фаза | от -360° до +360° | ||
| Внутренний период | от 1 мкс до 500 с | ||
| Источник синхроимпульса | внешний | ||
| Общие характеристики | |||
| Дисплей | 256 по горизонтали × 64 по вертикали | ||
| Питание | от 100 до 240 В переменного тока RMS, от 45 до 440 Гц, категория безопасности CAT II |
||
| Габариты, мм | 232 × 108 × 288 | ||
| Вес, кг | 2,7 | ||
