Максимальная выходная частота: 100 МГц
Частота дискретизации:500 MВыб/сек
Разрешение по вертикали: 14 бит
Каналов: 2
Описание генератора сигналов Rigol DG4102
Генератор сигналов Rigol DG4102 является многофункциональным и выполняет ряд операций функционального генератора, генератора сигналов произвольной формы, импульсов, гармоник, аналогового/цифрового модулятора и частотомера
Данная модель является полноценным двухканальным генератором, имеет эквивалентные характеристики по обоим каналам. В генераторе DG4102 реализован интуитивно-понятный интерфейс, что обеспечивает удобство работы с прибором. Для расширения возможностей цифрового генератора Rigol DG4102 существует возможность удаленной работы с ними
Новая инновационная серия цифровых многофункциональных двухканальных генераторов Rigol DG4000 представлена следующими моделями DG4062, DG4102 и DG4162. Алгоритм работы данных генераторов построен по принципу прямого цифрового синтеза, что гарантирует высокую точность, стабильность, низкий уровень искажений и чистоту выходного сигнала.
Универсальный генератор сигналов RIGOL DG4102 использует технологию прямого цифрового синтеза (DDS технология), которая обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов RIGOL DG4102 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Особенности генератора сигналов Rigol DG4162
• 6 стандартных форм сигнала:
- синусоидальный
- прямоугольный (меандр)
- пилообразный
- импульсный
- шумовой
- гармонический
• Функция произвольного сигнала с 150 формами сигнала
• Частота семплирования - 500 МВыб/с
• 2 ppm высокая стабильность частоты, -115 дБ/Гц низкий уровень фазовых шумов
• Встроенный прецизионный счетчик частот
• 7-дюймовый цветной ЖК-дисплей (800 × 480)
• 14-битное вертикальное разрешение
• Длина сигнала 16 K

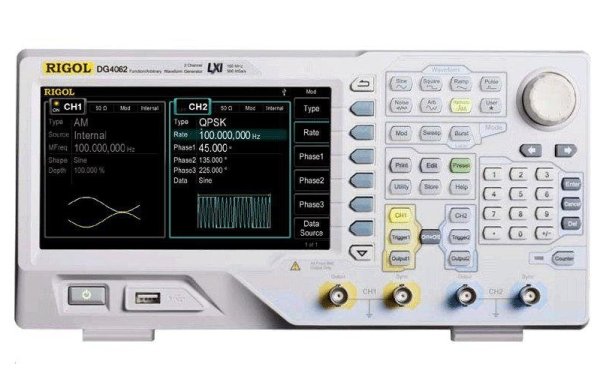

Описание функционального генератора сигналов специальной формы Rigol DG4062
| Стандартные сигналы | ||||
|---|---|---|---|---|
| Сигналы | Синусоидальный, Прямоугольный, Пилообразный, Импульсный, Шумовой, Гармонический Произвозвольные сигналы |
|||
| Синусоидальный | 1 мкГц до 100 МГц | |||
| Прямоугольный | 1 мкГц до 40 МГц | |||
| Импульсный | 1 мкГц до 3 МГц | |||
| Пилообразный | 1 мкГц до 25 МГц | |||
| Гармонический | 1 мкГц до 50 МГц | |||
| Белый шум | 80 МГц (-3 дБ) | |||
| Разрешение | 1 мкГц | |||
| Режим Sine: спектральная чистота синусоидального сигнала | ||||
| Гармоническое искажение | DC-1 МГц | 1 МГц-10 МГц | 10 МГц-100 МГц | 100 МГц-160 МГц |
| Суммарное гармоническое искажение | <0.1% (10 Гц-20 кГц, 0 дБм) | |||
| Ложный (негармонический) сигнал | ≤10 МГц | |||
| >10 МГц | ||||
| фазовый шум | 10 МГц: ≤-115 дБн/Гц | |||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||
| Время нарастания/спада | ||||
| Выброс | <3% | |||
| Рабочий цикл | ≤10 МГц | 20.0% до 80.0% | ||
| 10 МГц-40 МГц | 40.0% до 60.0% | |||
| >40 МГц | 50.0% (фиксированное) | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
| Режим Pulse: характеристики импульсного сигнала | ||||
| Период импульса | 40 нс до 1000000 с | |||
| Длина импульса | ≥12 нс | |||
| Выброс | <3% | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
| Режим Arb: характеристики произвольного сигнала | ||||
| Длина сигнала | 16 K точек | |||
| Вертикальное разрешение | 14 бит | |||
| Частота выборки | 500 МВыб/с | |||
| Минимальное время нарастания/спада | ||||
| Дрожание фазы (среднеквадратичное значение) | ≤5 МГц 2 ппм + 500 пс | |||
| Метод интерполяции | Закрытый, линейный | |||
| Величины на выходе | ||||
| Амплитуда | ≤20 МГц 1 мВ до 10 В ≤60 МГц 1 мВ до 5 В ≤100 МГц 1 мВ до 2.5 В |
|||
| Точность амплитуды (1 кГц) |
± 1% заданного значения + 2 мВ | |||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | ≤10 МГц: ±0.1 дБ ≤60 МГц: ±0.2 дБ ≤100 МГц: ±0.4 дБ |
|||
| DC смещение | ||||
| Диапазон | ±5 В ac + dc | |||
| Точность | 1% заданного значения + 5 мВ + 0.5% амплитуды | |||
| Амплитудная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Глубина | 0% до 120% | |||
| Частотная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота модуляции | 2 МГц ~ 50 кГц | |||
| Фазовая модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация фазы | 0° до 360° | |||
| FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 3FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 4FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| PSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| BPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| QPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| OSK модуляция | ||||
| Форма несущего сигнала | синусоидальный | |||
| Источник | Внутренний / внешний | |||
| Время колебания | 8 нс ~ 200 с | |||
| PWM модуляция | ||||
| Форма несущего сигнала | импульсный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация длины | 0% до 100% от длины импульса | |||
| Свипирование | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Тип | Линейный, логарифмический или пошаговый | |||
| Направление | вверх или вниз | |||
| Частота старт/стоп | 1 мкГц до 100 МГц | |||
| Время свипирования | 1 мс до 300 с | |||
| Источник | Внутренний/ внешний/ ручной | |||
| Пакетный режим | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота несущего сигнала | 2 МГц до 100 МГц | |||
| Счетчик пакетов | 1 до 1 000 000 или бесконечный | |||
| Внутренний период | 2 мкс до 500 с | |||
| Источник | Внешний запуск | |||
| Источник запуска | Внутренний/ внешний/ ручной | |||
| Общие характеристики | ||||
| Диспелй | 7-дюймовый ЖК-дисплей (800 × 480) | |||
| Интерфейсы | USB-хост (2), USB, LAN | |||
| Питания | 100 В ~ 240 В (45 Гц ~ 440 Гц) меньше 50 Вт |
|||
| Габариты | 313 × 160.7 × 116.74 мм | |||
| Вес | 4,5 кг | |||
