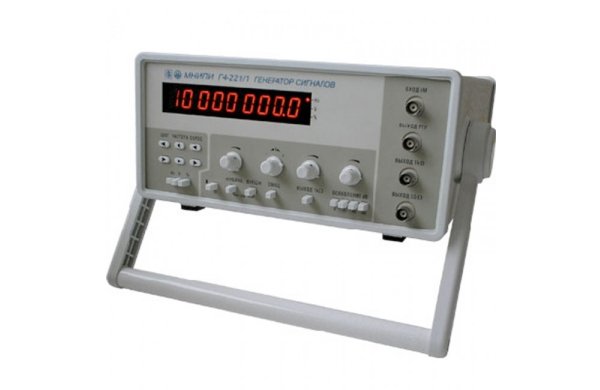

Генераторы сигналов СУПЕРТЕХПРИБОРГ4-221/1

Предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

• Синхровыход с сигналом ТТЛ
• Немодулированные и амплитудно-модулированные сигналы синусоидальной и прямоугольной формы
• Цифровая индикация частоты формируемых сигналов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны частот сигналов, Гц:

• немодулированных синусоидальной формы: 10^-1 ¸ 1,7·10⁷
• амплитудно-модулированных синусоидальной формы: 5·10⁴ ¸ 1,7·10⁷
• прямоугольной формы (меандр) и прямоугольной формы  уровня ТТЛ: 10^-1 ¸ 10⁶
• синусоидальной и прямоугольной формы повышенной амплитуды (Г4-221/1): 10^-1 ¸ 10⁶

Дискретность установки частоты, Гц:            0,1

Предел допускаемой абсолютной погрешности установки частоты: ±(0,012+0,0001f), f  в Гц

Амплитуда сигнала прямоугольной формы (меандр)

• на согласованную нагрузку 50 Ом:  7 В (размах 14 В)
• при работе без нагрузки: 14 В (размах 28 В)

Амплитуда сигнала прямоугольной формы (меандр) повышенной амплитуды на нагрузке 1 кОм: 40 В (размах 80 В)

Погрешность установки размаха сигналов прямоугольной формы (10 Гц ¸ 1 МГц): £ ± (0,5+0,1U)В

Ступенчатое ослабление выходного сигнала, дБ: -20, -40, -60

Плавное ослабление выходного сигнала, дБ: ³ 40

Предел погрешности ступенчатого ослабления сигналов, дБ:

• 10 Гц ¸ 1 МГц:  ± 0,4
• 1 ¸ 10 МГц: ± 1
• >10 МГц:                ± 4

Сигнал синусоидальной формы:

• коэффициент гармоник, %

o    (10 Гц ¸ 120 кГц): £ 0,2 %

o    (120 кГц ¸ 1 МГц):  £  1 %

o    (1 МГц ¸ 10 МГц):  £ 4%

Амплитудная модуляция (AM):

• внутренним сигналом частоты: 1000 Гц ± 10%
• внешним сигналом частоты           50 Гц ¸ 10 кГц

Коэффициент AM:              0-90%

Погрешность установки AM:            ± 10 %

Напряжение сигнала синусоидальной формы, В:

• на согласованной нагрузке 50 Ом:  ³  5
• без нагрузки: ³ 10

Погрешность установки напряжения сигнала синусоидальной формы

• (10 Гц ¸ 1 МГц):  £  ±(0,2+0,05U) B
• (1 ¸  17 МГц): £ ±(0,5+0,05U) B

Напряжение сигнала синусоидальной формы повышенной амплитуды (нагрузка 1 кОм), В: 30

Погрешность установки напряжения синусоидального сигнала повышенной амплитуды:  £ ± (0,5+0,1U)В

Сигнал прямоугольной формы (уровеньТТЛ):

время перехода "1”® "0", "0"® "1", нс: £ 100

напряжение высокого уровня, В:  ³ 2,4

напряжение низкого уровня, В: £  0.4

Масса(кг): 5

Габариты(мм): 147х306х30

Заменяет: ГЗ-112, ГЗ-112/1, Г4-106, Г4-117
