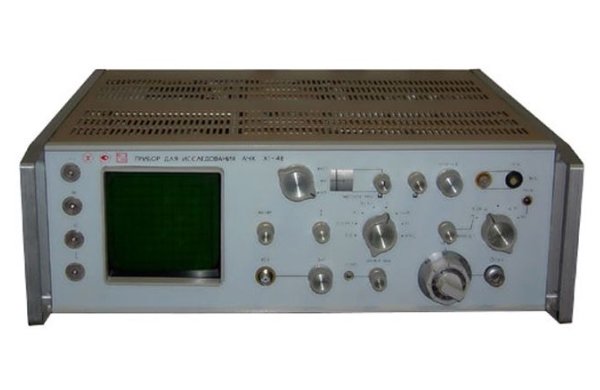

Х1-48 измеритель АЧХ
Позволяют наблюдать АЧХ как широкополосных, так и узкополосных устройств, а также одновременно наблюдать две частотные метки (пары меток 0,01+0,1 МГц; 0,1 + 1 МГц; 1+10 МГц) с разными амплитудами на экране ЭЛТ. Прибор Х1-49 состоит из двух блоков: измерителя Х1-48 и селективного преобразователя, обеспечивающего расширение пределов измерения относительных амплитуд. Вводится логарифмический режим исследования АЧХ с масштабом до 80 дБ.
Полностью заменяют приборы X1-38, X1-39.
Основные данные Х1-48
• Диапазон частот 0,1 - 150 МГц (0,1 - 1,5; 1 - 15; 10 - 150 МГц)
• Полоса качания частоты, МГц:
- максимальная - весь поддиапазон;
- минимальная 2 кГц (0,1-1,5 МГц), 20 кГц (1-15 МГц), 200 кГц (10-150 МГц)
• Погрешность определения частоты ± (3*10-4 f + 0,05 δf) Гц
• Выходное напряжение ГКЧ не менее 0,5 В (при Rн = 50 Ом)
• Неравномерность уровня выходного напряжения ГКЧ ±0,8дБ (при Rн = 50 Ом)
• Неравномерность собственной АЧХ в максимальной полосе качания:
- в линейном масштабе не более ±0,4 дБ (до 30 МГц) и ±0,5 дБ (выше 30 МГц);
- в логарифмическом масштабе (Х1-49) ±1,5 дБ (до 30 МГц) и ±2 дБ (ныше 30 МГц)
• Пределы регулировки выходного напряжения ГКЧ +0...-70 дБ (с дискретностью через 1 и 10 дБ)
• Неравномерность уровня выходного напряжения ±1 дБ
• Динамический диапазон воспроизведения АЧХ, дБ:
- в линейном масштабе 14;
- в логарифмическом масштабе 80 (XI-49)
• Длительность периодов автоматического качания 0,08; 1; 10; 40 с (ручной запуск)
• Чувствительность канала вертикального отклонения не менее 3 мм/мВ
