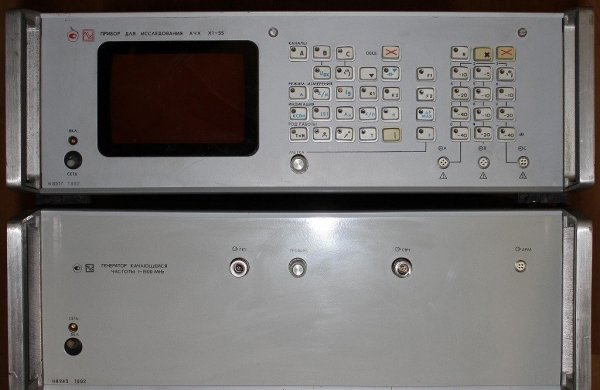

Х1-55 измеритель АЧХ

Артикул: 1-249

Прибор предназначен для исследования АЧХ радиустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране ЭЛТ.
Применяется в различных областях радиоэлектроники в лабораторных и цеховых условиях, а также в ремонтных и поверочных службах.

Х1-55 измеритель АЧХ

Прибор предназначен для исследования АЧХ радиустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране ЭЛТ.
Применяется в различных областях радиоэлектроники в лабораторных и цеховых условиях, а также в ремонтных и поверочных службах.
Встроенный микропроцессор обеспечивает автоматизацию процесса измерений и обработки результатов измерений, автоматическую калибровку и коррекцию неравномерности собственной АЧХ, автоматическую установку диапазона частот, программную отстройку от шумов при работе на малых уровнях сигнала, ввод и хранение в памяти эталонной АЧХ и проведение относительно нее сравнительных измерений, наличие ряда сервисных функций.
Диалоговый режим работы, наличие цифрового отсчета делают Х1-55 удобным и простым в эксплуатации.

Основные данные Х1-55
• Диапазон частот 1 - 1400 МГц
• Количество поддиапазонов 3 (1 - 11; 10,8 - 132; 128 - 1400 МГц)
• Полоса качания 0,1 - весь поддиапазон
• Погрешность измерения относительной амплитуды (при КСВН < 1,3), не более:
 - ±(0,4+0,05Aх) дБ (0 - 20) дБ;
 - ±1,5 дБ (20 - 70) дБ
• Пределы измерения относительной амплитуды, не менее: 130 дБ (при гетеродинном преобразовании), 90 дБ (при амплитудном детектировании).
• Полоса паразитной ЧМ выходного сигнала ГКЧ, не более кГц: 5 (I поддиапазон); 20 (II поддиапазон); 200 (III поддиапазон).
• Погрешность измерения частоты ±(3*10-4f + 0,05 δf) Гц, но не более ±13, ±130, ±1400 кГц в I, II, III поддиапазонах соответственно
• КСВН выхода ГКЧ не более 1,5
