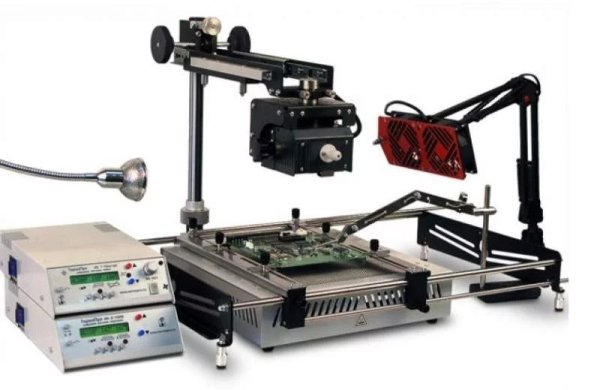

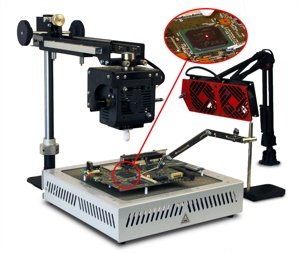

Инфракрасная паяльная станция ИК-650 ПРО комплект ОПТИМУМ

Артикул: 2-356897

• Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов
• Точная система измерения температуры обеспечивает 100% гарантию результата
• ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке
• Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса
• Модульная компоновка обеспечивает удобство управления и максимальное свободное пространство на рабочем месте
• Благодаря модульной компоновке практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне



ОСОБЕННОСТИ

Точная цифровая система автоматической стабилизации температуры с памятью и обратной связью для всех нагревательных каналов ИК станции.
Точная система измерения температуры обеспечивает 100% гарантию результата.
Не требуется калибровка ИК станции на всем сроке эксплуатации.
ИК станция поддерживает технологию безсвинцовой пайки.
ИК станция комплектуется ПО с самым богатым функционалом.
Термопрофилирование с обратной связью обеспечивает высокую повторяемость техпроцесса.
ИК станция поддерживает технологию перекатки шариков BGA (ребол) как по термопрофилю, так и в ручном режиме.
Верхний нагреватель комплектуется элементом Elstein. Нагрев производится в ИК диапазоне волнами длиной 2-8µm, которые обеспечивают равномерный нагрев разнородных материалов с соблюдением необходимой скорости нагрева в соответствии с требованиями производителей микросхем и паяльных паст.
ИК станция комплектуется лазерным указателем для точного прицеливания в центр при BGA пайке.
В отличии от интегрированной, модульная компоновка инфракрасной паяльной станции ИК-650 обеспечивает удобство управления и максимальное свободное пространство на рабочем месте.
Инфракрасная паяльная станция ИК-650про весьма эргономична. Самая подвижная и удобная конструкция телескопического штатива с четырьмя степенями свободы обеспечивает легкое позиционирования верхнего нагревателя в любую точку печатной платы.
В отличие от интегрированных систем, модульная компоновка ИК станции в сочетании с подвижной системой позиционирования нагревателя, обеспечивает полный равномерный подогрев платы, даже в тех случаях, когда перепаиваемый чип расположен на самом краю.
Благодаря модульной компоновке ИК паяльной станции практически отсутствуют ограничения на расположение больших печатных плат в рабочей зоне.
ИК Станция оснащается уникальными широкоформатными термостолами с двумя зонами нагрева. Термостолы высокой энерговооруженности обладают нормированным распределением температуры по поверхности, такой термостол гарантированно обеспечивает равномерный и быстрый подогрев по термопрофилю, исключая деформацию многослойных печатных плат с большой теплоемкостью.

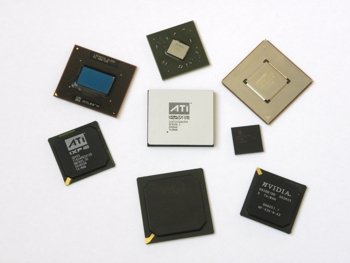

 Пайка BGA - CBGA, CCGA, PBGA, μBGA, FCBGA,LFBGA, CGA,CSP, QFN, MLF, PGA, и даже «бутербродов» размером до 60х60мм.

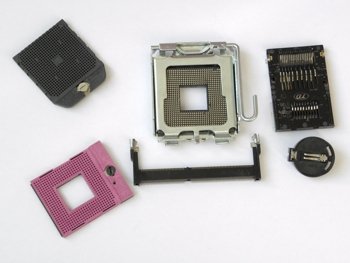

 Любые пластиковые коннекторы и  "Железный Сокет" под силу перепаять на инфракрасной паяльной станции ИК-650про.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхний нагреватель ИКВ-65про на штативе
Номинальная мощность инфракрасного излучателя 250 Вт
Размер рабочей поверхности инфракрасного излучателя 60x60 мм
Максимальная температура излучателя 650°C
Длина волны ИК излучения 2-10 мкм
Число степеней свободы телескопического штатива 4


Нижний подогрев с широкоформатным термостолом НП 34-24про

Преимущества: высокая равномерность температурного поля, большой размер, жесткая алюминиевая поверхность, возможность ребола на рабочей поверхности.

Размер рабочей поверхности 340х240мм
(2 независимых зоны нагрева)
Максимальная температура рабочей поверхности 350°C
Номинальная мощность 2800Вт

Нижний подогрев с инфракрасным термостолом ИКТ-245про

Преимущества: высокая скорость разогрева и охлаждения нагревателей.


Размер рабочей поверхности 245х245мм
(2 независимых зоны нагрева)
Максимальная температура излучателя 400°C
Номинальная мощность инфракрасного излучателя 2400Вт
Длина волны ИК излучения 2-10 мкм

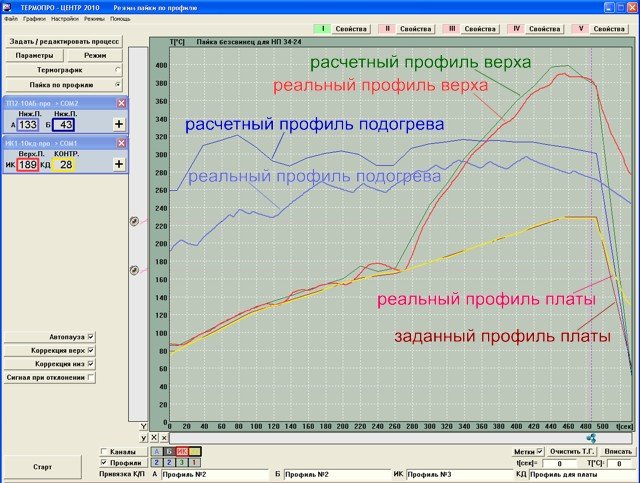

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "Термопро-Центр"


Полное цифровое управление режимами работы ИК паяльной станции.
Автоматическая работа в режиме термопрофилирования техпроцесса BGA пайки.
Пайка BGA по термопрофилю в режиме обратной связи с автоматической коррекцией температуры нагревателей по данным, полученным с температурного датчика, закрепленного на печатной плате.
Неограниченное количество термопрофилей для BGA пайки.
Хранение архива результатов BGA пайки с возможностью быстрого восстановления параметров техпроцесса для пайки аналогичных плат.
Программируемый режим аудио-визуального оповещения об этапах BGA пайки.
Одновременная поддержка до 4-х регуляторов температуры.
Поддержка прибора Термоскоп ТА-570М позволяет увеличить число контрольных термодатчиков ИК станции до четырех.
Режим графического отображения температуры при работе инфракрасной паяльной станции в ручном режиме.
Возможность подключения регуляторов температуры к компьютеру через порты COM или USB (через переходник COM > USB. )





Технологические приемы работы при BGA пайке PS3 на ИК паяльной станции ИК-650

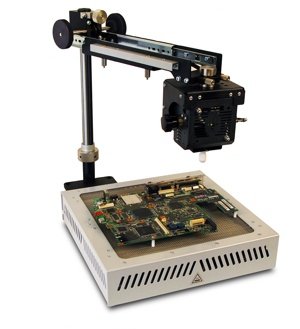

ИК станция в положении прицеливания Благодаря подвижному штативу ИК станции
верхний нагреватель легко прицелить в любую точку печатной платы под любым углом.

Инфракрасная паяльная станция
в положении BGA пайки

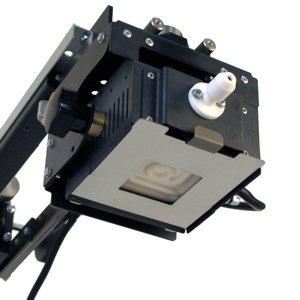

Для ограничения зоны ИК нагрева при BGA пайке инфракрасная паяльная станция оснащена быстросменными диафрагмами из нержавеющей стали.

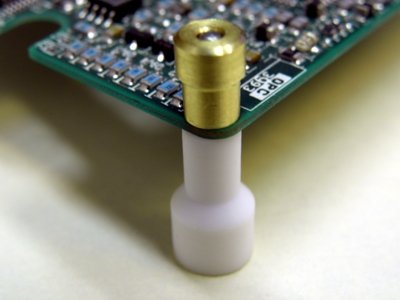

Для быстрой установки платы на термостол ИК станция
комплектуется быстросъемными фторопластовыми стойками.

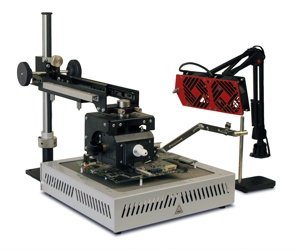

 ИК станция ИК-650 ПРО включает комплект БАЗОВЫЙ плюс воздушный охладитель FC-500
