Инфракрасная паяльная станция Магистр Ц20-ИК

Производитель
Магистр
Запросить цену
Арт. 2-705
Печать
Уже в корзине Array шт Купить

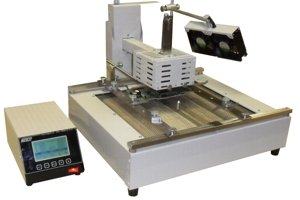

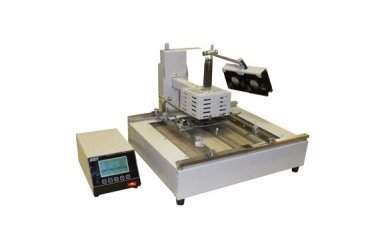

Инфракрасная паяльная станция Магистр Ц20-ИК


Описание:

Паяльно-ремонтная станция «МАГИСТР Ц20-ИК» предназначена для монтажа/демонтажа элементов на печатные платы, с помощью двух стороннего управляемого инфракрасного нагрева по заданному термопрофилю.

Основные параметры и характеристики:

• Питание ИК-станции осуществляется от сети переменного тока ~220В 50Гц
• Регулировка: 2-х канальный цифровой ПИД-регулятор
• Количество встроенных программ пайки (термопрофилей): 5 шт
• Размер зоны нижнего подогрева: 280х300мм
• Максимальный размер платы: 400х300мм
• Температура нижнего подогрева: от 100 до 250 град.С (контролируется внешним термодатчиком)
• Размер зоны пайки (зона верхнего подогрева): от 30х30мм до 60х60мм
• Температура пайки: от температуры нижнего подогрева до 400град.С (контролируется внешним термодатчиком)
• Охлаждение после пайки: принудительное, при помощи встроенного вентилятора (управление вентилятором производится автоматически)
• Рабочая высота при пайке (от платы до верхнего нагревателя) от 10 до 30мм

Назначение системы:

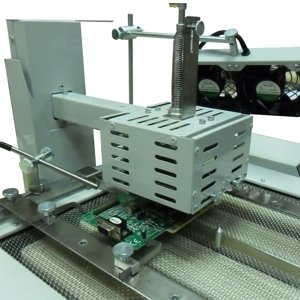

Станция состоит из основания и блока верхнего нагревателя.

Основание содержит внутри своего корпуса нижний ИК?излучатель и электронный блок управления станцией. На верхней поверхности основания расположена система крепления и позиционирования паяемой платы. Также к основанию крепится подъемное устройство блока верхнего нагревателя.

Электронный блок управления измеряет при помощи выносных термодатчиков температуры паяемой платы (отдельно по каналам нижнего и верхнего нагрева) и регулирует мощность нагрева нижнего и верхнего ИК-излучателей в соответствии с заданным термопрофилем. Кроме того, электронный блок управления предоставляет пользователю возможность изменять параметры термопрофилей для приведения их в соответствие с требованиями документации на электронные компоненты и используемые при пайке материалы (флюсы, паяльные пасты и т. д.).








Функционирование:

После включения питания станция начинает разогрев нижнего и верхнего ИК-излучателей до «дежурной» температуры, которая, в дальнейшем, позволит начать цикл пайки без дополнительных задержек. На LCD-дисплее будет выведен список из пяти термопрофилей с предложением пользователю выбрать один из них. После выбора требуемого термопрофиля пользователь может изменить его параметры (в заданных станцией пределах), либо начать процесс пайки. При выборе изменения параметров пользователю будет отображено меню, в котором содержится список изменяемых настроек, и посредством которого пользователь может эти настройки менять. Сам термопрофиль имеет постоянную форму, пользователь может изменять лишь указанные на схеме профиля параметры (кроме «дежурной» температуры t0).

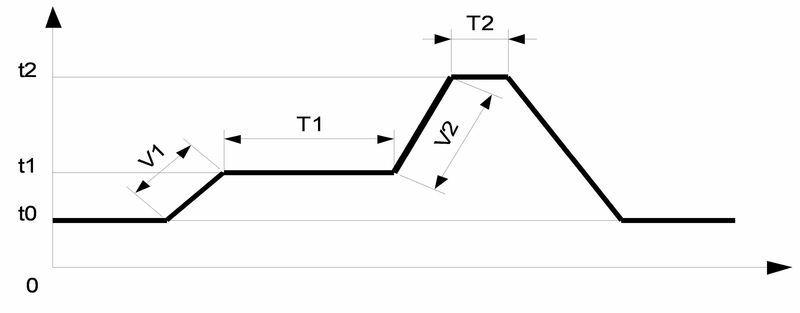

Для демонтажа элементов применяется упрощенный вариант термопрофиля (первые два элемента списка термопрофилей), состоящий из этапов предварительного разогрева (элементы V1, t1, T1) и собственно пайки (элементы V2, t2, T2).

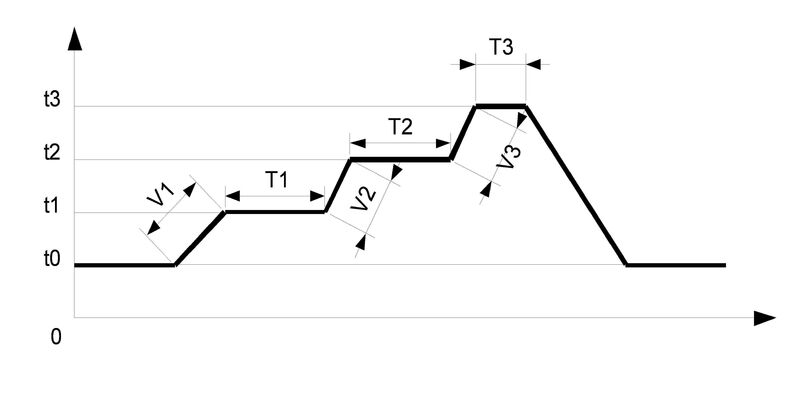

Для монтажа элементов применяется полный вариант термопрофиля (три последних элемента списка термопрофилей), состоящий из этапов предварительного разогрева (элементы V1, t1, T1), «намокания» — активации флюса — (элементы V2, t2, T2) и собственно пайки (элементы V3, t3, T3).





Подготовка к процедуре пайки состоит из закрепления паяемой платы в устройстве крепления и позиционирования, точного расположения платы относительно верхнего ИК-излучателя по метке целеуказателя, задания на блоке верхнего нагревателя требуемой апертуры и, при необходимости, экранирования отражающей фольгой элементов платы не допускающих нагрева (перегрева). Для начала процедуры пайки необходимо выбрать требуемый термопрофиль, задать в нем режим пайки, после чего опустить вниз до упора блок верхнего нагревателя. Блок зафиксируется в нижнем положении и начнет процедуру нагрева платы по термопрофилю с заданными параметрами. По завершении отработки термопрофиля блок верхнего нагревателя автоматически поднимется в исходное положение и включит вентилятор охлаждения платы, который будет работать до достижения платой дежурной температуры t0.

Порядок работы

Подготовка станции к работе

Установите нагревательные блоки и блок управления на устойчивой горизонтальной поверхности. Подсоедините провод заземления к соответствующей клемме на задней панели блока управления. Если необходимо принудительное охлаждение, то установите блок вентиляторов вертикальной штангой в одно из гнёзд основания блока верхнего нагрева (в зависимости от желаемого направления обдува) и зафиксируйте её в гнезде винтом. Подсоедините кабели нагревательных блоков, термодатчика и блока вентиляторов к блоку управления согласно надписям на кабелях и разъемах блока управления. Вставьте вилку шнура питания в розетку сети пременного тока 220 В 50Гц.

Работа со станцией

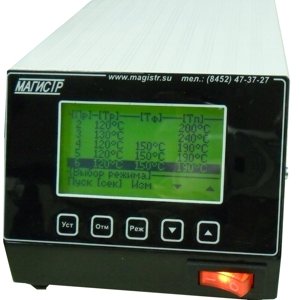

Управление работой станции осуществляется при помощи ЖК-индикатора и пятикнопочной клавиатуры. Назначение кнопок зависит от текущего режима работы станции, данные о текущем назначении кнопок содержит нижняя строка ЖК-индикатора (в виде надписей над кнопками). Вторая снизу строка ЖК-индикатора отображает текущий режим работы станции.
Для начала работы со станцией включите ее выключателем питания на передней панели блока управления. После включения питания будет подан короткий звуковой сигнал и на ЖК-дисплей будет выведен список из девяти термопрофилей. В списке термопрофилей отображаются заданные температуры всех шагов термопрофилей: предварительного разогрева — столбец [Тр], активации флюса — столбец [Тф] (отсутствует у сокращенных термопрофилей) и пайки — столбец [Тп]. Для просмотра остальных параметров
(максимальной скорости нагрева и времени поддержания температуры) необходимо нажимать кнопку «Отм», надпись над ней показывает каким будет следующий отображенный параметр. После 5 сек отображения скорости нагрева или времени поддержания температуры блок управления автоматически возвращается к отображению заданной темературы. Чтобы начать пайку по одному из термопрофилей, либо изменить его
параметры, установите при помощи кнопок «Ў» и «^» указатель на требуемый термопрофиль. Затем нажмите кнопку «Реж» (надпись «Изм») для перехода в режим изменения параметров термопрофиля, либо нажмите кнопку «Уст» (надпись «Пуск») для перехода в режим пайки по термопрофилю.

Настройка термопрофилей

Если выбрано изменение параметров, то на ЖК-дисплее будет отображен список, в котором содержатся изменяемые настройки термопрофиля (список параметров не помещается на один экран и проматывается при достижении указателем крайних строк). Установив при помощи кнопок «Ў» и «^» указатель на выбранный параметр нажатием кнопки «Уст» (надпись «Изм») переходят к изменению параметра. Изменение производится кнопками с надписями «+» и «-» - при однократном нажатии параметр изменяется на
единицу младшего разряда, при удержении кнопки более 1 сек начнется ускоренное изменение параметра со скоростью примерно 10 единиц в секунду. Завершается изменение параметра нажатием кнопки «Уст» (надпись «Сохр») для сохранения нового значения, либо нажатием кнопки «Отм» (надпись «Отм») для отмены произведенных изменений. Время поддержения температуры может задаваться в пределах от 15 до 500 сек, скорость нагрева — 9от 0.5 до 2 °С/сек, температура — от 100 до 300 °С. При изменении температуры шага следует иметь ввиду, что блок управления не позволит установить температуру текущего
шага ниже температуры предыдущего и выше температуры последующего шагов, поэтому удобнее начать с задания температуры пайки, а затем поочередно всех предыдущих шагов термопрофиля.Выход из режима изменения параметров производится кнопкой «Отм» (надпись «Вых»).

Пайка по термопрофилям

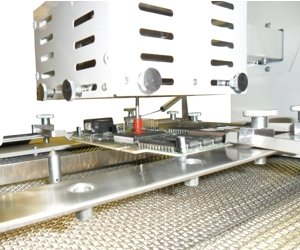

После включения питания станция в течение минуты производит подготовительные процедуры, поэтому начать пайку возможно только после их завершения, если вы войдёте в режим пайки до этого времени, то увидите сообщение «Ждите: xx», где xx — время в секундах до завершения подготовительных процедур. Подготовка к процедуре пайки состоит из закрепления (де)монтируемой платы в держателе платы на блоке нижнего нагрева и позиционирования относительно нее верхнего нагревателя, путем перемещения по повехности стола. При наличии на плате не допускающих нагрева (перегрева) элементов, произведите их экранирование отражающей фольгой. Закрепите кронштейн термодатчика на держателе платы в наиболее удобном месте. При помощи регулировок длины и угла наклона термодатчика установите его таким образом, чтобы его конец имел надежный контакт с платой в непосредственной близости от места пайки (при необходимости термодатчик можно слегка изогнуть для придания необходимой формы).

Примечание: Следует обратить особое внимание на расположение термодатчика — он должен надежно прижиматься к плате в зоне действия верхнего нагревателя в непосредственной близости от паяемого компонента. Желательно также применение термопасты для улучшения теплового контакта с платой. Блок управления будет регулировать уровень нагрева по измеренной термодатчиком температуре и при  недостаточном тепловом контакте значения температуры могут оказаться заниженными и плата может получить перегрев.
Если используется полный термопрофиль (с обдувом в конце) и используются вентиляторы для ускоренного охлаждения места пайки, то перед пайкой требуется расположить и закрепить блок вентиляторов так, чтобы поток воздуха при обдуве был направлен на место пайки. При нобходимости вентиляторы можно включить на постоянный обдув при помощи выключателя, расположенного на самом блоке вентиляторов.
Освободите фиксатор и плавно опустите блок верхнего нагревателя вниз на требуемую 10высоту (блок не должен соприкасаться своим корпусом с элементами платы). Для начала процедуры пайки выберите требуемый термопрофиль и войдите в режим пайки. Нажатием кнопки «Уст» (надпись «Пуск») запустите процесс пайки. После завершения отработки термопрофиля блок управления отключит нагрев и подаст звуковой сигнал, после чего можно блок верхнего нагревателя поднять вверх до фиксации. Если используется полный термопрофиль то после отработки всех его элементов будет включен обдув до тех пор, пока не будет нажата кнопка «Отм» (надпись «Стоп»). Выход из режима пайки производится нажатием кнопки «Отм» (надпись «Вых»).

Комплектность устройства

Наименование Кол-во
Блок верхнего нагрева 1
Блок нижнего нагрева 1
Термодатчик 1
Блок вентиляторов 1
Блок управления 1
Руководство по эксплуатации и паспорт 1
Тара 1
