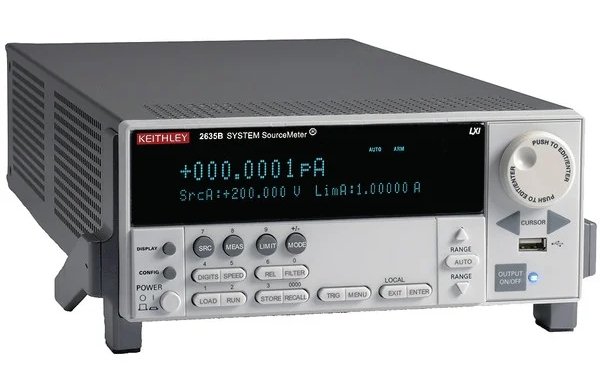

Источник-измеритель Keithley 2635B

Артикул: 1-337904

Программируемый источник тока и напряжения с прецизионным 6 1/2 разрядным мультиметром. Входной импеданс >10ГОм. Количество каналов - 1. TSP-процессор сценариев. Постоянное напряжение: до 200В. Постоянный ток: до 1,5А, импульс - 10 А. Точность установки напряжения - 0.02%, тока - 0,03%. Точность измерения напряжения - 0.015%, тока - 0,02%. Источник тока: от 100мА до 1,5А, импульс - 10 А. Максимальная мощность: 30Вт. Скорость измерения (в память): 20000 операций/сек. Проверка контактов. TSP Express Software. Интерфейсы: USB, GPIB (IEEE-488), LXI, RS-232, TSP-link, цифровой многопортовый интерфейс ввода/вывода. Размеры: 89х213х460 мм. Вес: 4,75 кг

Источник/Измеритель KEITHLEY SourceMeter® 2635B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY серии 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2635B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2635: LabTracer II и TestScript Builder.

Источник/измеритель 2635B может быть сконфигурирован, как:

  • прецизионный источник питания
  • источник тока (TRUE RMS)
  • мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
  • генератор импульсов (длительность импульса >100мкс)
  • генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
  • электронная нагрузка



Особенности:

  • количество каналов:  1 канал
  • 4-квадрантная рабочая область
  • возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала)
  • 2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
  • цифровой интерфейс ввода/вывода
  • возможность сохранения данных на USB-носитель
  • возможность управления через Ethernet (LXI Class C)
  • встроенная функция проверки контактов
  • высокоемкостной режим (только для измерений по постоянному току)
  • встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
  • программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
  • программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic
  • возможность интегрирования в измерительные системы



Режим источника

Точность программирования напряжения

ПределПрограммное разрешениеТочность (1 год) 23°C ±5°C
±(% от шкалы + В)
Шум (пик-пик) 0,1-10 Гц
200 мВ 5 мкВ 0,02% + 375 мкВ 20 мкВ
2 В 50 мкВ 0,02% + 600 мкВ 50 мкВ
20 В 500 мкВ 0,02% + 5 мВ 300 мкВ
200 В 5 мВ 0,02% + 50 мВ 2 мВ
  • Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения
  • Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В

Точность программирования тока

ПределПрограммное разрешениеТочность (1 год) 23°C ±5°C
±(% от шкалы + А)
Шум (пик-пик) 0,1-10 Гц
1 нА 20 фА 0,15% + 2 пА 800 фА
10 нА 200 фА 0,15% + 5 пА 2 пА
100 нА 2 пА 0,06% + 50 пА 5 пА
1 мкА 20 пА 0,03% + 700 пА 25 пА
10 мкА 200 пА 0,03% + 5 нА 60 пА
100 мкА 2 нА 0,03% + 60 нА 3 нА
1 мА 20 нА 0,03% + 300 нА 6 нА
10 мА 200 нА 0,03% + 6 мкА 200 нА
100 мА 2 мкА 0,03% + 30 мкА 600 нА
1 А 20 мкА 0,05% + 1,8 мА 70 мкА
1.5 А 50 мкА 0,06% + 4 мА 150 мкА
10 А
(импульсный
режим)
200 мкА 0,05% + 40 мА (типично)
  • Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения

Временные параметры

  • Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
  • Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

    ДиапазонВремя отклика, типично
    200 мВ < 50 мкс
    2 В < 50 мкс
    20 В < 110 мкс
    200 В < 700 мкс
  • Время установки выходного тока (при изменении от 10% до 90% от диапазона):

    ДиапазонВремя отклика, типично
    1 нА < 150 мс
    10 нА < 40 мс
    100 нА < 20 мс
    1 мкА < 2 мс
    10 мкА < 500 мкс
    100 мкА < 150 мкс
    1 мА < 100 мкс
    10 мА-100 мА < 80 мкс
    1 А-1,5 А < 120 мкс



Импульсный режим

























ОбластьМаксимальное ограничение токаМакс.ширина импульсаМакс.длительность цикла
1 100мA @ 200 В DC, не ограничено 100%
1 1,5A @ 20 В DC, не ограничено 100%
2 1A @ 180 В 8,5 мс 1%
3 1A @ 200 В 2,2 мс 1%
4 10A @ 5 В 1 мс 2,2%
  • Минимальная программируемая ширина импульса: 100 мкс
  • Разрешение при программировании импульса: 1 мкс
  • Точность при программировании импульса: ± 5 мкс
  • Ширина импульса с джиттером, типично: 50 мкс



Режим измерителя

Точность измерения напряжения

ПределРазрешениеТочность (1 год) 23°C ±5°C
±(% от шкалы + В)
Входной импеданс
200 мВ 100 нВ 0,015% + 225 мкВ > 100 ТОм
2 В 1 мкВ 0,02% + 350 мкВ > 100 ТОм
20 В 10 мкВ 0,015% + 5 мВ > 100 ТОм
200 В 100 мкВ 0,015% + 50 мВ > 100 ТОм

Точность измерения тока

ПределРазрешениеТочность (1 год) 23°C ±5°C
±(% от шкалы + А)
Напряжения нагрузки
100 пА 0,1 фА 0,15% + 120 фА < 1 мВ
1 нА 1 фА 0,15% + 240 фА < 1 мВ
10 нА 10 фА 0,15% + 3 пА < 1 мВ
100 нА 100 фА 0,06% + 40 пА < 1 мВ
1 мкА 1 пА 0,025% + 400 пА < 1 мВ
10 мкА 10 пА 0,025% + 1,5 нА < 1 мВ
100 мкА 100 пА 0,02% + 25 нА < 1 мВ
1 мА 1 нА 0,02% + 200 нА < 1 мВ
10 мА 10 нА 0,02% + 2,5 мкА < 1 мВ
100 мА 100 нА 0,02% + 20 мкА < 1 мВ
1 А 1 мкА 0,03% + 1,5 мА < 1 мВ
1.5 А 1 мкА 0,05% + 3,5 мА < 1 мВ
10 А 10 мкА 0,04% + 25 мА < 1 мВ

Проверка контактов

СкоростьВремя измерения 60 Гц (50 Гц)Точность (1 год) 23°C ±5°C
±(% от шкалы + Ом)
Быстрая 1 (1,2) мс 5% + 10
Средняя 4 (5) мс 5% + 1
Медленная 36 (42) мс 5% + 0,3



Общие характеристики

  • Входной импеданс >100 ТОм
  • Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода, LXI Class C , USB-device 2.0
  • Напряжение питания: 100 В-250 В; 50/60 Гц
  • Максимальная потребляемая мощность: 240 Вт
  • Размеры: 89х213х460 мм
  • Вес: 4,75 кг
