Назначение

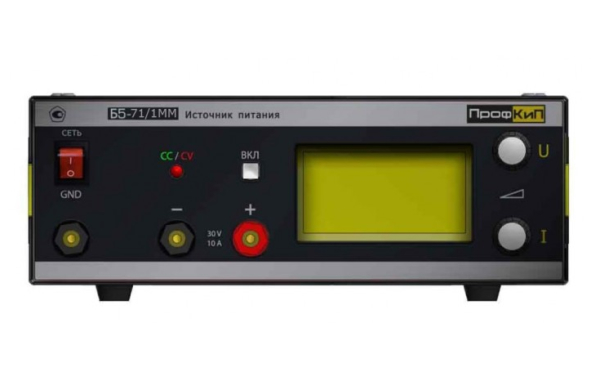

Импульсные источники питания ПрофКиП Б5-71/1ММ предназначены для питания стабилизированным напряжением и током узлов, и схем радиоэлектронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Принцип действия источника питания основан на преобразовании напряжения питающей сети переменного тока в напряжение постоянного тока, которое потом преобразуется
в выходное напряжение источника питания при помощи широтно-импульсной модуляции с последующей фильтрацией. Приборы включены в государственный реестр средств измерений РФ и допущены к применению в сфере метрологического контроля, разработаны и производятся на территории РФ российскими инженерами и электронщиками.
Особенности и преимущества
- Количество каналов: 1
- Выходное напряжение: 0…30В
- Выходной ток: 0…10А
- Выходная мощность: 300 Вт
- Малая погрешность установки напряжения и тока
- Отсутствие дополнительной погрешности измерения напряжения и тока
- Малый уровень шумов и пульсаций
- Прочный корпус из металла, улучшающий электромагнитную совместимость с окружающим оборудованием
- Встроенная защита от перегрузок источника питания
- Встроенная защита от перегрева источника питания
- Графический многофункциональный дисплей
- Быстрая и удобная настройка напряжения и тока, благодаря раздельным ручкам регулировки
- Прозводство: Россия
- Госреестр средств измерений РФ
Основные технические и метрологические характеристики
| Модификация | ПрофКиП Б5-71/1ММ | |
| Значение выходного напряжения основного канала, В | 0…30 | |
| Значение выходного тока основного канала, А | 0…10 | |
| Абсолютная погрешность установки напряжения по встроенному вольтметру | ± (0,002U + 0,01) В | |
| Абсолютная погрешность измерения силы тока по встроенному амперметру | ± (0,005I + 0,02) А | |
| Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения. | ± (0,002·Uвых + 0,01) | |
| (В режиме стабилизации напряжения) | ||
| Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального | ± (0,001·Uвых + 0,003) | |
| (В режиме стабилизации напряжения) | ||
| Пульсации выходного напряжения | не более 2 мВ | |
| (среднеквадратическое значение) | ||
| Нестабильность тока в нагрузке при изменении выходного напряжения | ± (0,002I + 5 мА) | |
| (В режиме стабилизации тока) |
||
Общие данные
Напряжение питания: сеть переменного тока 198…242 В 50/60 Гц
Максимальная потребляемая мощность ВА: 400
Габаритные размеры: 225×90×355 (ширина х высота х глубина) мм
Масса кг: 5
Максимальная потребляемая мощность ВА: 400
Габаритные размеры: 225×90×355 (ширина х высота х глубина) мм
Масса кг: 5
Условия эксплуатации
Температура окружающей среды: от +18 до +28
Относительная влажность: не более 80%
Атмосферное давление, кПа: от 84 до 106
Относительная влажность: не более 80%
Атмосферное давление, кПа: от 84 до 106
Комплект поставки
Источник питания 1шт
Кабель питания 1шт
Руководство по эксплуатации ПРШН.418111.202-2022 РЭ 1шт
Кабель питания 1шт
Руководство по эксплуатации ПРШН.418111.202-2022 РЭ 1шт
