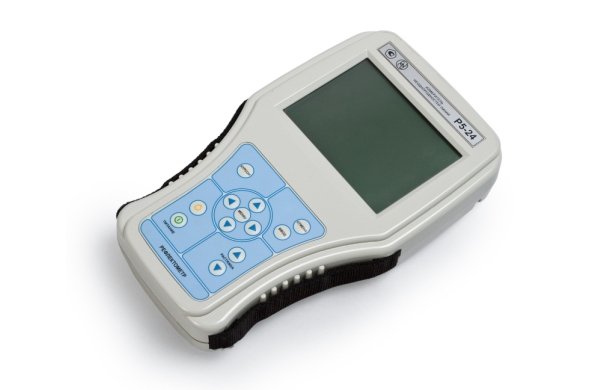

Измеритель неоднородностей линий Р5-24

Измеритель неоднородностей линий Р5-24

Портативный цифровой рефлектометр предназначен для проведения основных измерений на протяженных кабелях (коаксиальных, силовых, связи и т.д.) длиной до 100 км; обнаружения повреждения и определения его характера (обрыв, короткое замыкание, утечка, нарушение контакта, вставки и др.); определения расстояния до повреждения или неоднородности.

Технические характеристики Р5-24
• Диапазоны измерения расстояния (0 - 0,03), (0 - 0,1), (0 - 0,3),(0 - 1), (0 - 3), (0 - 10), (0- 30), (0- 100) км
• Основные погрешности измерения расстояния: 0,3 % (на диапазоне 300 - 100 км)
1 % (на диапазоне 30, 100 м)
• Пределы установки коэффициента укорочения 1,000-7,000
• Минимальное измеряемое расстояние (при Ку=1,500) 1 м
• Длительность зондирующего импульса от 10 нс до 10 мкс
• Амплитуда зондирующего импульса на нагрузке 50 Ом
при длительности до 50 нс 2,5 В
при длительности более 50 нс (3,5-30) В
• Внутренняя энергонезависимая память запоминание не менее 100 рефлектограмм
• Внешний порт RS-232 С
• Перекрываемое затухание 80 дБ
• Диапазон выходных сопротивлений (30 - 470) Ом
• Электропитание:
- от сети переменного тока 220 В, 50 Гц
• максимальная потребляемая мощность 22 В-А
- от сети постоянного тока 10-18 А
• максимальная мощность 12 Вт
- от автономного источника Nicd(NiMh) аккумуляторы 4хАА 2000 mAh (мАч)
• время непрерывной работы от аккумуляторов 2 ч
• Габаритные размеры 315×180×60 мм
• Масса измерителя с блоком питания 1,9 кг.
• Условия эксплуатации:
- диапазон рабочих температур от -20 до +50 °С
- относительная влажность при температуре +25 °С 98%
