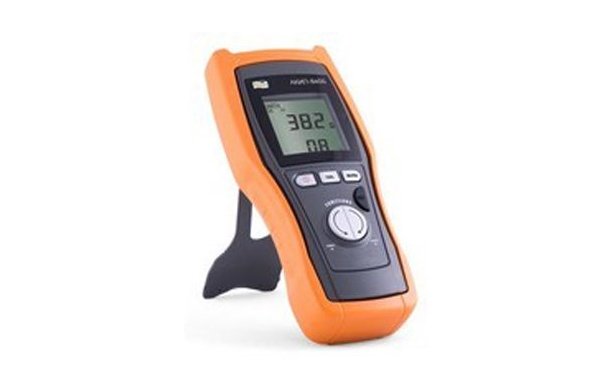

Измеритель параметров электрических сетей АКИП-8404

Артикул: 1-13832

Измерение напряжения (DC, AC TRMS)
• Пределы измерений: 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В
• Разрешение: 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В
Измерение тока (DC, AC TRMS)
• Пределы измерений: 1,0…999,9 А/1200 А (при помощи токовых клещей – опция)
• Разрешение: 0,1 А/ 1 А
Измерение частоты (напряжение и ток)
• Пределы измерений: 30,0…199,9 Гц/ 200…400 Гц
• Разрешение: 0,1 Гц/1 Гц
• Уровень входного сигнала: 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами)
Тест УЗО
• Время отключения: 2…400 мс
• Разрешение: 1 мс
Полное сопротивление петли (без откл. УЗО)
• Диапазон измерений: 1…1999 Ом
• Разрешение: 1 Ом

Общие данные
• Размеры: 240 х 100 х 45 мм
• Вес: 0,63 кг




Измеритель параметров электрических сетей АКИП-8404


• Измерение постоянного и переменного TRMS напряжения 1,0 мВ – 605,0 В
• Измерение силы постоянного и переменного TRMS тока 1,0 А – 1200 А (мин. разрешение 0,1 мА) (опционально)
• Измерение частоты переменного напряжения и тока 30 - 400 Гц
• Входной АЦП 16 Бит, частота дискретизации сигнала 3,2 кГц
• Измерение сопротивления до 40 кОм с разрешением 10 мОм и звуковая прозвонка
• Измерение MAX, MIN, AVG, PEAK, удержание показаний
• Измерение времени отключения УЗО (АС тип)
• Измерение сопротивления петли (без отключения УЗО) до 2 кОм
• Индикация фазового напряжения и порядка чередования фаз
• Большой контрастный ЖК-дисплей
• Батарейное питание, автовыключение питания




Характеристики
Характеристики Параметры Значения
Измерение напряжения (DC, AC TRMS) Пределы измерений 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В
Разрешение 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В
Погрешность измерения ±(0,5%+2 ед.мл.р.) – DC;
±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц
Входное сопротивление 1 МОм
Измерение тока (DC, AC TRMS) Пределы измерений 1,0…999,9 А/1200 А (при помощи токовых клещей – опция)
Разрешение 0,1 А/ 1 А
Коэф. преобразования 1 мВ/А
Погрешность ±(0,5%+2 ед.мл.р.) – DC;
±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц
Функции регистрации MAX, MiN, AVG, PEAK Время отклика 500 мс (MAX, MIN, AVG), 1 мс (PEAK)
Погрешность ±(5,0 %+10 ед.мл.р.)
Измерение частоты (напряжение и ток) Пределы измерений 30,0…199,9 Гц/ 200…400 Гц
Разрешение 0,1 Гц/1 Гц
Погрешность ±(0,5%+2 ед.мл.р.)
Уровень входного сигнала 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами)
Входное сопротивление 1 МОм
Измерение сопротивления и прозвонка Пределы измерений 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм
Разрешение 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом
Погрешность измерения ±(1%+5 ед.мл.р.)
Прозвон цепи < 40 Ом (непрерывный звуковой сигнал)
Защита от перегрузки 605 В ср.кв. до 1 минуты
Фазоуказатель Методы измерения 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ)
Рабочее напряжение 90-315 В
Тест УЗО Время отключения 2…400 мс
Разрешение 1 мс
Погрешность измерения ±(2,0%+2 ед.мл.р.)
Номинальный тестовый ток 30 мА, 100 мА, 150 мА, 300 мА
Защита от перегрузки 605 В ср.кв.
Полное сопротивление петли (без откл. УЗО) Диапазон измерений 1…1999 Ом
Разрешение 1 Ом
Погрешность ±(2,0%+2 ед.мл.р.)
Тестовый ток < 15 мА
Общие данные Дисплей ЖК-индикатор монохромный, 73x73 мм
АЦП 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц)
Условия эксплуатации 0 °С … 40 °С; относ. влажность <70%
Напряжение питания 1,5 В х 4 (тип АА)
Ресурс батарей до 90 часов
Исполнение

МЭК 61010-1, МЭК 61557
Защита входа - кат. III ~550 В ; изоляция – класс II, двойная

Размеры 240 х 100 х 45 мм
Вес 0,63 кг
