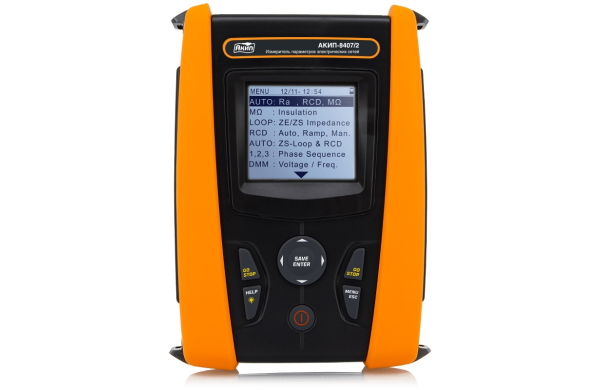

Измеритель параметров электрических сетей АКИП-8407/2

Артикул: 1-384605

  • Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем
  • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА)
  • Измерение диэлектрической абсорбции и поляризационного индекса
  • Измерение параметров УЗО (АС, А, B - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения
  • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
  • Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
  • Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции)
  • Определение правильности подключения и последовательности чередования фаз (индикация)
  • Измерение токов утечки (с внешним т/преобразователем -опция)
  • Внутренняя память (999 тестов)
  • ЖК-дисплей, батарейное питание, автовыключение, справочное меню
  • Оптический USB интерфейс (опционально: ПО для анализа + кабель)
  • Исполнение с двойной изоляцией корпуса (класс 2)

Измерители АКИП-8407-серии представляют собой многофункциональные электротестеры с защитой входа от перегрузки категория IV ~300 Вф-з (макс. ~415 Вф-ф между измерительными гнёздами). Функциональная насыщенность приборов и их технические характеристики позволяют проводить быстрое тестирование широкого перечня нормированных параметров безопасности однофазных (1Ф) и трёхфазных (3Ф) электросетей:

  • Сопротивление изоляции Riso до 2 ГОм (макс. разрешение 0,01 МОм).
  • УЗО (А, АС, B): номинал откл. тока I∆N (6 мА…1000 мА) и время отключения 1…999 мс (разрешение 1 мс).
  • Полное сопротивление цепи / петли в диапазоне 0,01… 1999 Ом и вычисление ожидаемого тока КЗ (до 41,5 кА).
  • Сопротивление низкоомных цепей от 0,01 Ом,
  • Измерение тока утечки от 1 мА (опционально для АКИП-8407/3).

Новинки имеют следующие улучшения и новации по сравнению с сопоставимой по функциональности линейкой тестеров АКИП-8401, АКИП-8402:

  • Графический ч/б, высококонтрастный дисплей по технологии COG (Chip-on-Glass, 320х240).
  • Увеличен рейтинг измерительного входа: кат. IV ~300 В ф-з (ранее кат. III 240 Вф-з)
  • Измеряемые УЗО дополнены исполнением «B», срабатывающего на утечку перем. или пост. пульсирующего тока - кроме АКИП-8407/1 (ранее типы - A, AC/General, Selective)
  • Для теста УЗО предусмотрен новый номинал тока ∆IN =6мА (ранее от 10 мА)
  • Увеличен объем внутренней памяти для записи - 999 тестов/ 3 уровня (ранее 500 ячеек)

Особенности

  • Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем
  • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА)
  • Измерение диэлектрической абсорбции и поляризационного индекса
  • Измерение параметров УЗО (АС, А, B - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения
  • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
  • Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
  • Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции)
  • Определение правильности подключения и последовательности чередования фаз (индикация)
  • Измерение токов утечки (с внешним т/преобразователем -опция)
  • Внутренняя память (999 тестов)
  • ЖК-дисплей, батарейное питание, автовыключение, справочное меню
  • Оптический USB интерфейс (опционально: ПО для анализа + кабель)
  • Исполнение с двойной изоляцией корпуса (класс 2)

Технические характеристики

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ИЗМЕРЕНИЕ ЦЕЛОСТНОСТИ ЗАЩИТНЫХ

ПРОВОДНИКОВ (PRE)

Макс. напряжение теста

(авто, R+Time, R-Time)*

От 4 до 24 В, постоянное (без нагрузки)

Тестовый ток

> 0,2 А, постоянный (сопротивление < 5 Ом)

Разрешение

1 мА

Диапазон измерений

0,01…9,99 Ом / 10,0…99,9 Ом / 100…1999 Ом

Разрешение

0,01 Ом / 0,1 Ом / 1 Ом

Погрешность измерения

± (5,0 % + 3 ед.сч.)

ИЗМЕРЕНИЕ

СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

(MΩ)

Тестовое напряжение Uтест (пост.)

50 В /100 В /250 В / 500 В / 1000 В

Диапазон измерений (МОм)

0,01…1999 (до 4 поддиапазонов в зависимости от Uтеста)

Макс. разрешение (МОм)

0,01

Погрешность измерения

От 2 % до 5 % - в зависимости от поддиапазона

ИЗМЕРЕНИЕ ВРЕМЕНИ

ОТКЛЮЧЕНИЯ УЗО (RCD)

Типы УЗО

AC, A (обычные и селективные) и B

Диапазон напряжения P-PE, P-N

100…265 В УЗО типа А, АС и В (I∆N = ≤ 100 мА)
190…265 В УЗО типа В (I∆N = ≤ 300 мА)

Диапазон напряжения N-PE

˂ 10 В

Начальный ток I∆N

6-10-30-100-300-500-650-1000 мА

Частота

50/60 Гц ±5%

Разрешение

1 мс

Погрешность измерения

± (2 % + 2 ед. счета)

ИЗМЕРЕНИЕ

ОТКЛЮЧАЮЩЕГО ТОКА УЗО

Тип А, АС, В

6мА и 10 мА - (0,5-2) х I∆N погрешность -0%, +10% I∆N 30…300 мА - (0,5-2) х I∆N погрешность -0%, +5% I∆N

Тип А, АС

500…650 мА – (0,5-2) х I∆N погрешность -0%, +5% I∆N

Разрешение

0,1 х I

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

ПРИКОСНОВЕНИЯ ()

Диапазон измерений

25 В или 50 В

Разрешение

0,1 В

Погрешность измерения

-0…+ (5,0 % +3 В.)

ИЗМЕРЕНИЕ

СОПРОТИВЛЕНИЯ

ЦЕПИ / ПЕТЛИ (LOOP)

Диапазон измерений

0,01 … 19,99 Ом / 20 …199,9 Ом

Разрешение

0,01 Ом / 0,1 Ом

Погрешность

± (5,0 % +3 ед.сч.)



ИЗМЕРЕНИЕ

СОПРОТИВЛЕНИЕ ШИНЫ «ЗЕМЛЯ»

(без отключения УЗО)

Номинальный ток УЗО

6, 10, 30 и более мА

Тестовое напряжение

100… 265 В (фаза-нейтраль / фаза -нейтраль)

˂ 10 В (нейтраль -земля)

Диапазон измерений

0,05… 9,99 Ом / 10…99,9 Ом / 100…1999 Ом

2 ПРОВОДА

Разрешение

0,01 Ом / 0,1 Ом / 1 Ом

(без нейтрали)

Погрешность

± (5,0 % +30 Ом) на УЗО 6 и 10мА;



± (5,0 % +8 ед.сч.) на УЗО c откл. током ≥ 30 мА

ИЗМЕРЕНИЕ

СОПРОТИВЛЕНИЕ ШИНЫ «ЗЕМЛЯ»

(без отключения УЗО)

Номинальный ток УЗО

6, 10, 30 и более мА

Тестовое напряжение

100… 265 В (фаза-нейтраль / фаза -нейтраль)

˂ 10 В (нейтраль -земля)

Диапазон измерений

0,05… 9,99 Ом / 10…199,9 Ом

3 ПРОВОДА

Разрешение

0,01 Ом / 0,1 Ом

(с нейтралью)

Погрешность

± (5,0 % +30 Ом) на УЗО 6 и 10мА;



± (5,0 % +8 ед.сч.) на УЗО 30 и больше

ЧЕРЕДОВАНИЕ ФАЗ (1-2-3)

Диапазон

100 В … 265 В

Индикация

«123»/ «213» / «11-»

ИЗМЕРЕНИЕ ТОКА УТЕЧКИ

(опция HT 96U)

Диапазон

1 мА … 1200 А

Разрешение

1 мА

Погрешность

± (1,0 % +2 ед.сч.)

ИЗМЕРЕНИЕ ТОКА

Диапазон измерений

0,…0,9 мА / 1…999 мА

КОРОТКОГО

Разрешение

0,1 мА / 1 мА

ЗАМЫКАНИЯ

Погрешность

± (5,0 % +1 ед.сч.) / ± (5,0 % +3 ед.сч.)

(IT)

ИЗМЕРЕНИЕ

Диапазон измерений

15 В …460 В

ПЕРЕМЕННОГО

Разрешение

0,1 В

НАПРЯЖЕНИЯ

Погрешность

± (3,0 % + 2 ед.сч.)

(U TRMS)

ИЗМЕРЕНИЕ

Диапазон измерений

47,0 … .63,0 Гц

ЧАСТОТЫ

Разрешение

0,01 Гц

НАПРЯЖЕНИЯ

Погрешность

± (2 % + 2 ед.сч.)

(HZ)

ОБЩИЕ ДАННЫЕ

Дисплей

Монохромный ЖК- экран, 73х65мм (320х240 точек) с подсветкой

Условия эксплуатации

0 °С … 40 °С;

отн. Влажность < 80 %

Объем памяти

999 тестов

Напряжение питания

1,5 В х 6 (тип АА) (в комплект не входят)

Ресурс батарей

Не менее 600 тестов

Исполнение

МЭК 61010, МЭК 61326, МЭК 61557, кат. IV ~300 В (ф-з)/ ~415 В (ф-ф),

двойная изоляция

Габаритные размеры, масса

225 х 165 х 75 мм, 1,2 кг

Опции

ПО TOPVIEW 2006 + оптический USB кабель, пробник PR400 для удаленного запуска теста



Функции и режимы тестирования

АКИП-8407/1

АКИП-8407/2

АКИП-8407/3

Измеритель параметров электросетей

Функция «Автоизмерение»/ последов из 3 тестов (AUTO)

+

+

+

Низкоомные цепи / непрерывность цепи (≥ 200мА, RPE)

+

+

+

Сопротивление изоляции до 2 ГОм ()

+

+

+

Время, ток отключения УЗО, Uконт (RCD)

+ (А, АС)

+ (А, АС, B)

+ (А, АС,В)

Общее R цепи заземления без откл. УЗО (Ra)

+

+

+

Полное сопротивление цепи/ петли/ ток КЗ (LOOP)

+

+

+

Сопротивление цепи/ петли с разреш. 0,1 мОм ( LoZ)*

+

+

+

Сопротивление защитных проводников током >10А (LoΩ)*

нет

+

+

Порядок чередования фаз (1-2-3)

+

+

+

Измеритель параметров нагрузки (ЭУ)

Напряжение/ частота/TRMS, V Hz (DMM)

+

+

+

Падение напряжения (в %) как потери в сетях (ΔV%)

+

+

+

Дополнительные функции (опционально)*

Ток/ мощность, гармоники, PF/cosᵩ в 1Ф сетях (PQA)

-

-

+

Ток утечки (LEAK)

-

-

+

Тест параметров зарядных станций э/мобилей (EVSE)

-

-

+

Температура, влажн., освещенность (AUX)

-

-

+

* - только с использованием внешних преобразователей и соотв. изм. аксессуаров (опции)
