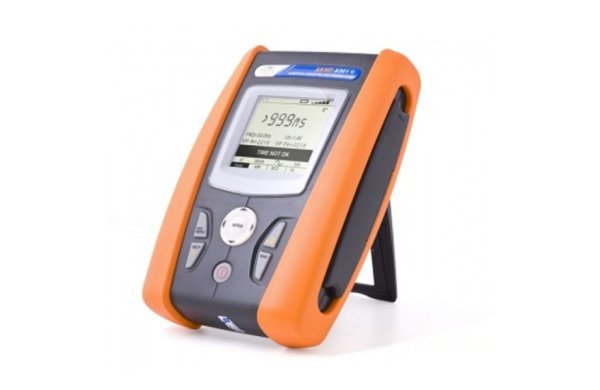

| Измеритель параметров электрических сетей АКИП-8402 • Комбинированные приборы для измерения параметров электрических сетей и контроля норм электробезопасности оборудования • Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА) • Измерение параметров УЗО (АС, А - общего и селективного типа): время отключения,ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА) • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ (до 41,5 кА) • Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В) • Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции) • Определение правильности подключения и последовательности чередования фаз (индикация) • Измерение токов утечки (опционально) • Измерение в однофазных сетях: переменного тока и напряжения (TRMS), активной / реактивной / полной мощности, коэфф. мощности,гармоник тока и напряжения • Измерение параметров окружающей среды:температуры, влажности, освещенности • Внутренняя память (500 тестов) • ЖК-дисплей, батарейное питание, автовыключение, справочное меню • Оптический USB интерфейс (опционально: ПО для анализа + кабель) • Исполнение с двойной изоляцией корпуса (класс 2) |
| Технические данные | |||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| Измерение целостности защитных проводников |
Макс. напряжение теста (авто, R+Time, R-Time) |
От 4 до 24 В, постоянное (без нагрузки) | |
| Тестовый ток | > 0,2 А, постоянный (сопротивление < 5 Ом) | ||
| Разрешение | 1 мА | ||
| Диапазон измерений | 0,01…9,99 Ом/ 10,0…99,9 Ом | ||
| Разрешение | 0,01 Ом/ 0,1 Ом | ||
| Погрешность измерения | ± (2,0 % + 2 ед.сч.) | ||
| Измерение сопротивления изоляции |
Тестовое напряжение Uтест (пост.) | 50 В /100 В /250 В / 500 В / 1000 В | |
| Диапазон измерений (МОм) | 0,01…1999 До 4 поддиапазонов в зависимости от Uтест |
||
| Макс. разрешение (МОм) | 0,01 | ||
| Погрешность измерения | От 2 % до 5 % - в зависимости от поддиапазона | ||
| Измерение времени отключения УЗО | Тестовый ток | 10-30-100-300-500 мА | |
| Время отключения (мс) и начальное значение дифф. тока (? I) |
1…999 тестовый ток 1/2 I?N, I?N 1…200 тестовый ток 2 I?N для ВДТ общего типа 1…250 тестовый ток 2 I?N для ВДТ селективного типа 1…50 тестовый ток 5 I?N для ВДТ общего типа 1…160 тестовый ток 2 I?N для ВДТ селективного типа |
||
| Разрешение | 1 мс | ||
| Погрешность измерения | ± (2 % + 2 ед. счета) | ||
| Измерение отключающего тока УЗО | Измерение тока отключения (до 10мА) | (0,5-1,4) х I - АС-тип (0,5-2) х I - А-тип |
|
| Измерение тока отключения (> 10мА) | (0,5-1,4) х I - АС-тип (0,5-2) х I - А-тип |
||
| Разрешение | 0,1 х I | ||
| Погрешность измерений | нижняя граница допуска: - 0 %; верхняя граница допуска: + 5% | ||
| Измерение напряжения прикосновения (UП) |
Диапазон измерений | 0 … 2 х Uп (Uп = от 25 В до 50 В) | |
| Разрешение | 0,1 В | ||
| Погрешность измерений | ± (5,0 % +3 ед.сч.) | ||
| Измерение сопротивления цепи / петли | Диапазон измерений | 0,01 … 9,99 Ом / 10 …199,9 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом | ||
| Погрешность | ± (5,0 % +3 ед.сч.) | ||
| Измерение сопротивление петли «ФАЗА - земля» |
Диапазон измерений | 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
| Погрешность | ± (5,0 % +3 ед.сч.) | ||
| Измерение сопротивление шины «земля» (без отключения УЗО) |
Тестовый ток | 15 мА | |
| Тестовое напряжение | 100… 265 В (фаза-нейтраль) | ||
| Диапазон измерений | 0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом | ||
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | ||
| Погрешность | ± (5,0 % +1 Ом) – на диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом; ± (5,0 % +10 ед.сч.) – на диапазоне 1…1999 Ом |
||
| Чередование ФАЗ | Диапазон | 100 В … 240 В | |
| Индикация | «123»/ «213» / «11-» | ||
| Измерение тока утечки (HT 96U) | Диапазон | 0,00 … 1,00 | |
| Разрешение | 0,01 | ||
| Погрешность | ± 2 ед.сч | ||
| Функция «мощность» | |||
| Измерение переменного напряжения TRMS |
Диапазон измерений | 0,1 В ….265 В | |
| Разрешение | 0,1 В | ||
| Погрешность | ± (1,0 % + 2 ед.сч.) | ||
| Измерение переменного тока TRMS | Диапазон измерений | 0,1А … 3000 А | |
| Макс. разрешение | 0,001 А | ||
| Погрешность | ± (1,0 % + 2 ед.сч.) | ||
| Измерение частоты напряжения | Диапазон измерений | 47,0 … .63,0 Гц | |
| Разрешение | 0,1 Гц | ||
| Погрешность | ± (2 % + 2 ед.сч.) | ||
| Измерение гармоник тока и напряжения |
№ измеряемой гармоники | 2 … 20 / 21 … 49 | |
| Разрешение | 0,1 % U1 (I1) | ||
| Погрешность | ± (10 % +2 ед.сч.) – до 20-й гармоники; ± (20 % +2 ед.сч.) – свыше 20 – й гармоники | ||
| Измерение активной и реактивной мощности |
Диапазон | 0,1 Вт (ВАР/ВА) … 9999 кВт (кВАР/кВА) | |
| Макс. разрешение | 0,1 Вт (ВАР/ВА) | ||
| Погрешность | 1% ... 7% (в зависимости от диапазона и коэфф. мощности) | ||
| Измерение коэфф. мощности (COS ?) | Диапазон | 0,00 … 1,00 | |
| Разрешение | 0,01 | ||
| Погрешность | ± 2 ед.сч. | ||
| ОБЩИЕ ДАННЫЕ | Дисплей | ЖК-индикатор, экран 65 мм х 65 мм, монохромный | |
| Условия эксплуатации | 0 °С … 40 °С; отн. влажность < 80 % | ||
| Объем памяти | 500 тестов | ||
| Напряжение питания | 1,5 В х 6 (тип АА) (в комплект не входят) | ||
| Ресурс батарей | Не менее 600 тестов | ||
| Исполнение | МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция |
||
| Размеры | 240 х 160 х 70 мм | ||
| Вес | 1,2 кг | ||
| Комплект поставки | 3-х пр. кабель с евро-вилкой (1), набор (3 изм. кабеля + 3 зажима «крокодил» + 1 тестовый щуп), сумка для транспортировки, руководство по эксплуатации, токовые клещи HT96U (1-100-1000 A/1 В, 54 мм) |
||
| Опции | ПО TOPVIEW 2006 + оптический USB кабель, пробник PR400 для удаленного запуска теста, датчик температуры и влажности НT52/05, датчик освещенности HT53/05, датчик звука HT55 |
||
