| NOVOTEST Удар предназначен для определения прочности покрытий и материалов при ударе грузом определенной массы (1кг, 2 кг или иной) в свободном падении с заданной высоты (0,5м, 1м, 2м или иной).
Прибор может быть произведен по ГОСТ Р 53007-2008, ГОСТ 4765-73, ГОСТ 30673-99, ГОСТ 51164, ГОСТ 22233-2001, ISO 6272-2002, ISO 3127, ASTM D 2794 и иными нормативными документами либо в соответствии с пожеланиями заказчика. |
Данный измеритель можно использовать в заводских лабораториях при входном контроле исследуемого покрытия, в процессе производства, в полевых условиях при проведении различных эксплуатационных работ.
С помощью этого прибора можно измерять прочность различных металлов: паркета, пластмасс, деревянных панелей, стекла, керамики, наливных полов, бетона.
Работа измерителя заключается в определении максимальной высоты в сантиметрах, с которой груз нужной массы при свободном падении не причиняет каких-либо видимых механических повреждений
лакокрасочному покрытию либо в проверке соответствия покрытия определенным требованиям (испытание по схеме не разрушилось/разрушилось при заданной высоте падения и массе груза).
НАЗНАЧЕНИЕ:
Определение прочности при ударе:
- покрытий
- материалов
Технические характеристики
Технические характеристики зависят от ГОСТ и пожеланий заказчика:
Удар ГОСТ 4765 (Материалы лакокрасочные. Метод определения прочности при ударе) - тип У-1:
Масса груза - 1±0,001кг.
Длина шкалы прибора - 500±10 мм.
Цена деления шкалы - 10±0,2мм.
Диаметр рабочей части наковальни - 30мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 15мм.
Диаметр шарика бойка - 8мм.
Удар - тип У-2:
Масса груза - 1±0,001кг.
Длина шкалы прибора - 500±10 мм.
Цена деления шкалы - 10±0,2мм.
Диаметр рабочей части наковальни - 35мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 28мм.
Диаметр шарика бойка - 15мм.
Удар ГОСТ 4765 - тип У-2М:
Масса груза - 0,5±0,0005кг; 1±0,001кг и 1,5±0,001кг.
Длина шкалы прибора - 1000±10 мм.
Цена деления шкалы - 10±0,2мм.
Глубина погружения бойка в отверстие наковальни под нагрузкой - 2 мм
Диаметр отверстия наковальни - 15 и 28мм.
Диаметр шарика бойка - 8 и 14,1мм.
Удар ГОСТ 51164 (Трубопроводы стальные магистральные. Общие требования к защите от коррозии) - применяется для контроля защитных покрытий труб непосредственно на трубе:
Масса груза - 3±0,001кг. Возможен заказ дополнительных утяжелителей по 0,25 кг.
Длина шкалы прибора - 500 мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка - 16 мм.
Удар ГОСТ 53007 (ИСО 6272-1:2002) (Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе):
Масса груза - 1±0,001кг или 2±0,002кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм
Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм
Удар ГОСТ 22233-2001 (Профили пресованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций):
Масса груза - 1±0,001кг.
Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5мм.
Диаметр рабочей части наковальни - 30мм.
Диаметр отверстия наковальни - 15,9мм.
Диаметр шарика бойка - 8мм.
Удар ГОСТ 30673-99 (Профили поливинилхлоридные для оконных и дверных блоков. Технические условия):
Масса груза - 1±0,005кг.
Длина шкалы прибора - 1500 ±10мм.
Цена деления шкалы - 10±0,5 мм.
Расстояние между опорами - 200±1мм.
Радиус сферической поверхности бойка - 25±0,5 мм.
Комплект поставки
Комплектация прибора может варьироваться (различные наборы ударников и матриц разных размеров):
ГОСТ 4765 - ударник со сферическим наконечником диаметром 8 мм, диаметр отверстия ответной матрицы - 15 мм.
ISO 6272 - ударник со сферическим наконечником диаметром 20 мм, диаметр отверстия ответной матрицы - 27 мм.
ISO 6272 - ударник со сферическим наконечником диаметром 12,7 мм, диаметр отверстия ответной матрицы - 16,3 мм.
ASTM D 2794 (для иностранных покрытий), ГОСТ 22233-2001 (для покрытий из алюминиевого профиля) - ударник со сферическим наконечником диаметром 15,9 мм, диаметр отверстия ответной матрицы - 16,3 мм.

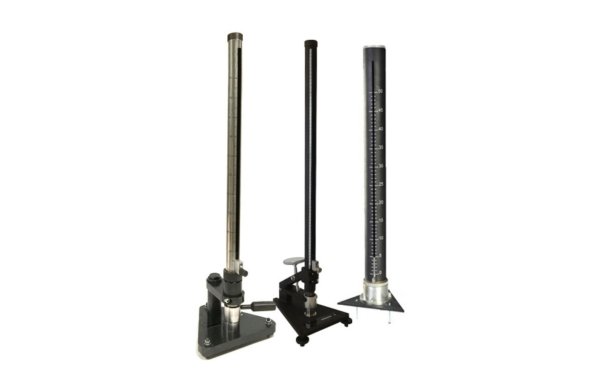

Таким образом, существуют самые разные модификации модели прибора NOVOTEST Удар, в зависимости от требований нормативной документации. В маркировке устройства указан ГОСТ, по которому был произведен данный прибор, и длина шкалы.
КОМПЛЕКТ ПОСТАВКИ:
- прибор в сборе с грузом, бойком и наковальней (основанием)
- паспорт
- упаковочная тара.
Дополнительные опции для заказа:
- свидетельство о калибровке
- нестандартная высота
- грузы
- бойки
- наковальни
- ограничители толщины
Работа с прибором
Методика контроля:
Два способа проведения испытаний:
- схема «не разрушилось/разрушилось» (испытание проводится при определенной высоте падения и определенной массе груза, то есть, покрытие испытывается на соответствие конкретным требованиям);
- в ходе испытания определяют минимальную высоту падения при постепенном повышении высоты падения и минимальную массу груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.
Алгоритм проведения испытаний:

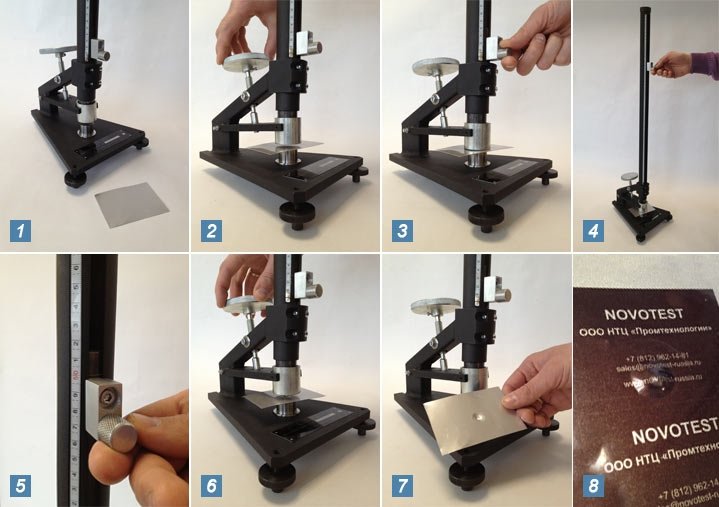

Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.
