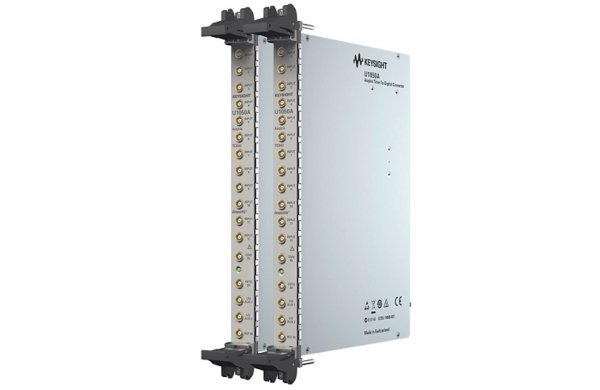

Измеритель временных интервалов Agilent Technologies U1050A

Артикул: 1-10573

• Низкий уровень джиттера (< 3 пс СКЗ), высокостабильный внутренний источник опорной частоты (±2 х 10-6)
• Вход внешнего опорного сигнала 10 МГц
• Обработка данных на основе ПЛИС
• Высокая скорость считывания в режиме прямого доступа к памяти (DMA), увеличивающем пропускную способность
• Низкая потребляемая мощность (< 25 Вт)
• Встроенная процедура самокалибровки

• Низкий уровень джиттера (< 3 пс СКЗ), высокостабильный внутренний источник опорной частоты (±2 х 10-6)
• Вход внешнего опорного сигнала 10 МГц
• Обработка данных на основе ПЛИС
• Высокая скорость считывания в режиме прямого доступа к памяти (DMA), увеличивающем пропускную способность
• Низкая потребляемая мощность (< 25 Вт)
• Встроенная процедура самокалибровки

12-канальный измеритель временных интервалов с одним событием окончания подсчета времени и режимами сбора данных с одним или несколькими событиями начала подсчета времени (U1050A)

Многоканальные временные измерения с высоким разрешением
Измерители временных интервалов Agilent Acqiris U1050A разработаны специально для применения в крупномасштабных экспериментах, включая временные измерения в ускорителях заряженных частиц, исследования в области термоядерного синтеза, исследования взрывных процессов. Они также хорошо подходят для коммерческих измерений (измерения времени пролета в массспектрометрии и трехмерное геологическое картирование). TC840 является хорошим решением для временных измерений при требованиях к погрешности измерения в диапазоне 100 пс, а TC842 может применяться для приложений, где требуется более высокая точность.
Измеритель U1050A может рассматриваться как счётчик без внешней синхронизации с высоким разрешением (5 пс или 50 пс), каждый отдельный канал которого способен регистрировать время поступления сигналов запуска и запоминать эти данные в локальной памяти. Схема генерации опорного сигнала состоит из ФАПЧсистемы с низким уровнем фазовых шумов и очень низким уровнем джиттера (< 3 пс СКЗ) и стабильного высокоточного опорного генератора частотой 10 МГц. Эта схема также может быть синхронизирована с внешним источником частотой 10 МГц, подключенным к дополнительному входу. U1050A является измерителем временных интервалов с одним или несколькими событиями начала отсчета времени и одним событием окончания отсчета времени. Он имеет тринадцать одинаковых аппаратных каналов: один общий канал начала подсчета времени и двенадцать независимых каналов окончания подсчета времени. Временная информация на двенадцати независимых каналах измеряется относительно одного общего канала начала подсчета времени.

Встроенные временные вычисления с быстрым считыванием данных
В измерителе TC840 (U1050-001) временная информация для событий начала и окончания подсчета времени на всех входных каналах получается посредством объединения грубого (5 нс), широкодиапазонного (32 бита), реальновременного отсчета с более детальным интерполированным результатом, следующим из анализа линейного сигнала, запускаемого событием. Модель TC842 (U1050-002), обладающая очень высоким разрешением 5 пс, использует синусоидальный сигнал, который генерируется, дискретизируется и очень точно интерполируется в начале каждого события на всех входных каналах.
Каждый канал состоит из программируемого компаратора, логической схемы “исключающее ИЛИ” (XOR), используемой для выбора активного перепада, стабильного генератора сигналов и АЦП.
Оцифрованные данные поступают на блок обработки данныхна базе ПЛИС Virtex2 Pro компании Xilinx для запоминания и считывания. Скорость считывания данных в режиме быстрого прямого доступа к памяти (DMA) достигает 100 Мбайт/с.
Сигнал каждого канала обрабатывается для определения реального времени каждого обнаруженного события, события начала и события окончания подсчета времени. Окончательное относительное значение времени получается вычитанием времени начала из времени окончания. Внутренний буфер памяти платы позволяет записывать 512 событий для модели TC840 и 128 событий для модели TC842.
