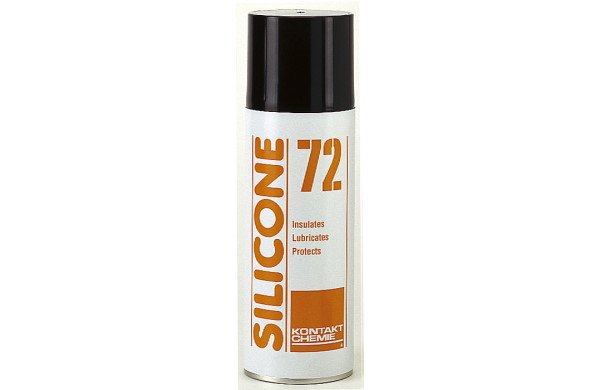

Изолирующая силиконовая смазка CRC Kontakt Chemie Silicone 72 200 мл

Артикул: 3-378379

  • Плотность при температуре 20°C FEA 605 0,78 гр/см3
  • Цвет Бесцветный, прозрачный
  • Точка вспышки DIN 51755 менее 20°C
  • Содержание силиконового масла Внутрифирменный метод 45 %
  • Испаряемость растворителя DIN 53170 Ок. 1,2

SILICONE 72 – высококачественная на основе силикона и вискозы изолирующая смазка (polydimethyl siloxane), предотвращающая электроразряды, токи утечки и эффект коронирования.

Свойства

  • Благодаря гидрофобным свойствам предохраняет от влаги;
  • Превосходные диэлектрические характеристики – до 12 кВ⁄мм, уменьшает трение между подвижными элементами;
  • Характеризуется антиадгезионными свойствами (например, может применяться для смазки шприц-форм);
  • Образующаяся изолирующая пленка сохраняет стабильность характеристик в широком диапазоне температур. Применяется при температурах минус 50 °С до +200 °С.

Применение

В электронной промышленности для восстановления дефектов изоляции в малоразмерных высоковольтных трансформаторах и катушках (например линейных трансформаторах в телевиионных приёмниках). Силиконовое масло легко проникает между витками катушек. По сравнению с другими жидкостями имеет очень высокое удельное электрическое сопротивление;

Позволяет смазывание любых видов пластиков. Не повреждает чувствительные пластики и не оставляет на них следов загрязнений;

Также может использоваться для снижения коэффициента скольжения таких материалов, как бумага, картон, дерево и т. д.;

Благодаря своей высокой термостабильности может использоваться для смазывания направляющих бумаги в лазерных принтерах и копировальных аппаратах.

Инструкция

  1. Очистить и обезжирить поверхность (например, при помощи препарата Degreaser 65);
  2. Наносить с расстояния около 20 см в хорошо вентилируемом помещении;
  3. По окончании работы баллон перевернуть вверх дном и нажимать клапан до момента, когда будет выходить только газовый движитель. В случае закупорки клапана следует его замочить в ацетоне, скипидаре и т.п.;
  4. Не используйте на работающем оборудовании. Перед применением убедитесь в отсутствии открытых источников огня;
  5. Безопасно для большинства наиболее часто используемых видов резины и пластика (перед использованием рекомендуется попробовать);
  6. При необходимости обработки сравнительно больших объёмов или в случае невозможности использования аэрозоля из-за содержащегося в его составе легко воспламеняющегося растворителя, используйте продукт в канистре, который в неразбавленном состоянии имеет достаточно высокую точку воспламенения. В случае использования для разбавления Cleaner 601 необходимо более продолжительное время для высыхания препарата;

Для всех изделий CRC имеются листки с данными по технике безопасности (MSDS) в соответствии с директивой 91/155 /EEC.

Основные данные продукта (без вытеснителя)

Технические данные материала в аэрозоле

Плотность при температуре 20°C FEA 605 0,78 гр/см3
Цвет   Бесцветный, прозрачный
Точка вспышки DIN 51755 менее 20°C
Содержание силиконового масла Внутрифирменный метод 45 %
Испаряемость растворителя DIN 53170 Ок. 1,2

Технические данные материала в канистре (концентрат)

Точка вспышки ASTM D 56 Ок. 300°C
Плотность при температуре 20°C DIN D 891 0,97 гр/см3
Температурная стабильность Внутрифирменный метод От минус 50°C до +200°C,
при отсутствии доступа воздуха до 250°C
Вязкость кинематическая при 25 °C DIN 51562 T1 1000 мм2⁄с
Температура затвердевания   минус 50°C
Диэлектрическая проницаемость DIN 53481 12 кВ⁄мм
Объёмное сопротивление DIN 53482 1014 Ом⁄см
Коэффициент разбавления при поставке Silicone 72 + Cleaner 601 1:1

Упаковка

  • Аэрозоль: 12 × 200 мл
  • Канситра: 1 × 1 л концентрат
