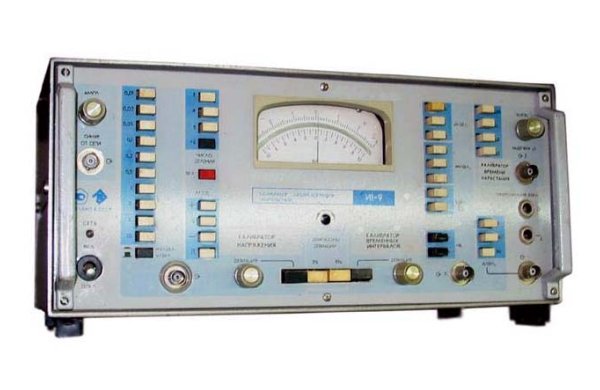

Калибратор импульсный И1-9
Калибратор осциллографов предназначен для поверки и калибровки коэффициента отклонения, ПХ-канала вертикального отклонения, длительности развертки и для синхронизации от сети осциллографов с полосой пропускания до 100 МГц. Калибратор может использоваться для повышения точности и метрологической надежности осциллографических измерений. Калибратор удовлетворяет требованиям ГОСТ 22261-82.
Прибор состоит из трех основных устройств:
• калибратора напряжения
• калибратора временных интервалов
• калибратора времени нарастания
| Технические характеристики | |
| Калибратор напряжения | |
| Форма сигнала | Прямоугольные импульсы положительной полярности |
| Амплитуда | 30*10-6-100 В |
| Погрешность установки в режиме калибровки (на нагрузке 1 МОм) | ±2,5*10-3Uк+3 мкВ |
| Девиация напряжения калибровки | ±3, ±10% |
| Погрешность установки | ±0,135, ±0,45% (при девиации ±3, ±10 % соответственно) |
| Калибратор временных интервалов | |
| Форма сигнала | Остроконечный импульс, синусоидальная |
| Период, с | импульсный 100*10-9-10 синусоидальный 10*10-9-50*10-9 |
| Погрешность установки в режиме калибровки | 10-4 Тк |
| Девиация остроконечных импульсов | ±3, ±10 % |
| Погрешность установки | ±0,135, ±0,45% (при девиации ±3, ±10 % соответственно) |
| Амплитуда | 1 В (Rн = 50 Ом) |
| Калибратор времени нирастания | |
| Форма сигнала | Прямоугольный импульс |
| Время нарастания | 1*10-9 с |
| Период | 10-8, 10-5, 10-4, 10-3, 10-2, 1 с |
| Выброс на вершине импульса | 5 % |
| Неравномерность | 5% ( за 5 нс) 2 % (за 5-10 нс) 1% (после 10 нс) |
| Амплитуда | 0,36-0,44 В (Rн =50 Ом, плавно регулируемая) |
| Общие характеристики | |
| Габариты | 360х210х245 мм |
| Масса | 7 кг |
