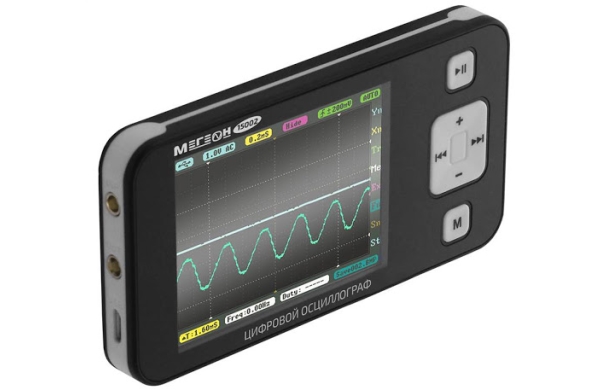

Карманный цифровой осциллограф МЕГЕОН 15002

Артикул: 1-383296

  • Полоса пропускания: 200 кГц
  • Частота выборки: 1 млн. выборок в сек.
  • Аттенюатор: Встроенный (х1),(х10)
  • Встроенный генератор: 10Гц…1мГц с шагом 1–2–5, синусоида, треугольник, пила, меандр
  • Размеры без упаковки: 107х56х12 мм

МЕГЕОН 15002 представляет собой очень компактный цифровой осциллограф на базе 32-битной платформы ARM Cortex-M3 с цветным дисплеем разрешением 320x240 пикселей, интерфейсом USB и возможностью зарядки от него. Прибор оснащен встроенной памятью для хранения осциллограмм. Карманный осциллограф имеет встроенный генератор сигналов с изменяемой частотой формой и скважностью.  Прибор имеет компактный размер, автономен и прост в эксплуатации. Прибор отвечает основным требованиям для обучения, несложного ремонта бытовой  и электронной техники,  ремонта электрооборудования автомобилей, и других применений.

Особенности:

  • Компактный размер
  • Полоса пропускания до 200 кГц
  • Встроенный генератор сигналов
  • Цветной дисплей 2.8 дюйма
  • Полностью автономен
  • USB интерфейс

Технические характеристики

Полоса пропускания 200 кГц
Частота выборки 1 млн. выборок в сек.
Глубина выборки 13 бит
Вертикальная чувствительность 0,02…10В(х1), 0,2…100В(х10) с шагом 1-2-5. Максимальное напряжение на входе ±40В(х1)
Аттенюатор Встроенный (х1),(х10)
Горизонтальная развёртка 0,001…2с с шагом 1-2-5
Входное сопротивление > 500кОм
Вход Открытый/Закрытый (DC/AC)
Режим развёртки Автоматический, стандартный, ждущий, непрерывный
Чувствительность триггера ±40мВ…±3,9В
Фиксированный измеритель Частота
Настраиваемый измеритель Частота, скважность, амплитуда (пик-пик), амплитуда среднеквадратичная, амплитуда усреднённая, амплитуда максимальная и минимальная
Курсоры с автоматическим измерением Вертикальные, горизонтальные
Генератор 10Гц…1мГц с шагом 1-2-5, синусоида, треугольник, пила, меандр
Хранение данных 8192 точек
Дисплей 2,8 дюйма 240х320 65536 цветов
Аккумулятор Li-ion 3,7В х 500ма/ч
Интерфейс Micro-USB (зарядка, выгрузка данных)
Размеры без упаковки 107х56х12 мм
Вес без упаковки 70 г (без щупа и аксессуаров)
Размеры упаковки 185х110х45 мм
Вес с упаковкой 184 г
Условия эксплуатации 10…40˚С влажность ≤80%, 40…50˚С влажность ≤55%
Условия хранения -20…60˚С влажность ≤85%

Комплект поставки

  • Осциллограф МЕГЕОН 15002 - 1 шт.
  • Щуп осциллографический (х1) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Гарантийный талон - 1 шт.
