• 32 двухпроводных элемента коммутации в конфигурации 4 x 8
• Минимальные перекрёстные помехи на частотах до 45 МГц
• Полоса пропускания до 45 МГц без клеммного блока
• Счётчик циклов срабатывания реле
• Гибкие конфигурации соединений — возможность одновременного замыкания нескольких каналов
• Высокоскоростная шина Hi-Speed USB 2.0 (480 Мбит/с)
Программное обеспечение Agilent Measurement Manager (AMM) в стандартной комплектации прибора
• Функция регистратора команд
• Cовместимость с широким набором сред разработки приложений (ADE)
• Возможность использования в качестве автономных устройств или модулей
• Поддержка SCPI и IVI-COM
• Совместимость со стандартами USBTMC 488.2

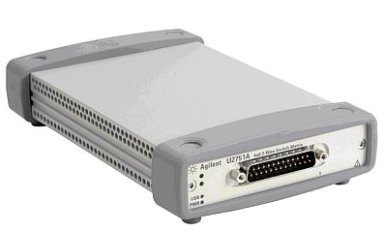

Коммутационная матрица с шиной USB U2751A предлагает высококачественное и недорогое техническое решение для автоматизированых испытаний. Она имеет 32 двухпроводных элемента коммутации, организованных в виде конфигурации из четырёх строк и восьми столбцов (4x8), позволяя соединение с любой комбинацией строк и столбцов, в том числе с несколькими каналами одновременно. U2751A включает также счетчик циклов срабатывания реле.
Гибкие возможности подключения с минимальными перекрёстными помехами
U2751A предлагает самый удобных способ подключения испытуемого устройства к измерительному оборудованию, позволяя одновременно подключать различные измерительные приборы к нескольким точкам испытуемого устройства. Помимо гибких возможностей подключения, U2751A имеет минимальное значение перекрёстных помех, что позволяет получать более точные результаты измерений в более широком диапазоне применений.
32-канальный клеммный (терминальный) блок U2922A
Клеммный блок U2922A является принадлежностью, поставляемой по дополнительному заказу для использования с U2751A. Клеммный блок U2922A, масса которого составляет около 100 граммов вместе с зажимными контактами, предлагает удобный и простой способ выполнения подключений к коммутационной матрице при макетировании либо в процессе реальной эксплуатации системы. Он позволяет конфигурировать различные варианты маршрутизации и матричных топологий.
Технические характеристики
| Модель | Без U2922A |
U2751A | С U2922A |
| Каналы/конфигурация | 4 х 8, 2проводные | ||
| Тип элементов коммутации | На основе якорных реле | ||
| Входные характеристики (на канал) | |||
| Макс. рабочее напряжение 1 | |||
| Автономный прибор | 42 В пост. тока/35 В СКЗ | ||
| Модуль (используется с U2781A) | 180 В пост. тока/180 В СКЗ | ||
| Макс. неустановившееся напряжение | 300 В СКЗ | ||
| Макс. ток | |||
| Коммутируемый ток | 2 A | ||
| Передаваемый ток | 2 A | ||
| Мощность (Вт, ВА) 2 | 60 Вт; 62,5 ВА | ||
| Предельное значение ВГц | 108 | ||
| Общие характеристики | |||
| Термо-ЭДС (дифференциальный режим) | < 3 мкВ | ||
| Первоначальное сопротивление замкнутого канала | < 1,5 Ом | ||
| Изоляция по постоянному току (между каналами, между каналом и землёй) | > 10 ГОм | ||
| Характеристики по переменному току | |||
| Полоса пропускания 3 | 45 МГц | 30 МГц | |
| Вносимые потери | |||
| 100 кГц | 0,2 дБ | 0,2 дБ | |
| 1 МГц | 0,3 дБ | 0,3 дБ | |
| 10 МГц | < 2 дБ | < 2 дБ | |
| 45 МГц | < 3 дБ | < 4,5 дБ | |
| Ёмкость | |||
| Между высокопотенциальными и низкопотенциальными выводами | 55 пФ | 85 пФ | |
| Между низкопотенциальным выводом и землёй | 35 пФ | 45 пФ | |
| Перекрёстные помехи на клеммном (терминальном) блоке (между каналами) 3 | |||
| 300 кГц | −70 дБ | ||
| 1 МГц | −60 дБ | ||
| 20 МГц | −35 дБ | ||
| 45 МГц | −30 дБ | ||
| Общие характеристики | |||
| Число циклов срабатывания реле (тип. значение) | |||
| Без нагрузки | 100 М | ||
| 10 В, 100 мA | 10 M | ||
| Связанная нагрузка | 100 к | ||
| Время замыкания/размыкания | 4 мс/4 мс | ||
| Интерфейс | Hi-Speed USB 2.0, устройство класса USBTMC 488.2 | ||
| Потребляемая мощность | +12 В постоянного тока, 2 A макс. | ||
| Рабочие условия эксплуатации | |||
| Рабочая температура | от 0 до +50 °C | ||
| Относительная влажность | от 20 до 85% (без кондесации влаги) | ||
| Высота над уровнем моря | 2000 м | ||
| Степень загрязнения | для использования внутри помещения, степень 2 | ||
| Условия хранения | |||
| Температура хранения | от –20 до +70 °C | ||
| Габаритные размеры (Ш х Г х В) | 120,00 х 183,00 х 44,00 мм (с амортизаторами) 105,00 х 175,00 х 25,00 мм (без амортизаторов) |
||
| Масса |
480 г (с амортизаторами), 428 г (без амортизаторов) | ||
| Гарантия | 1 год | ||
Принадлежности, входящие в комплект поставки
• Адаптер переменного/постоянного тока 12 В, 2 A
• Сетевой шнур
• Кожух для съёмных соединителей и кабелей
• Интерфейсный кабель USB с соединителями Standard A и Mini-B
• Комплект для монтажа в базовый блок
• Компакт-диск Agilent AutomationReady (содержит набор библиотек Agilent IO Libraries Suite)
• Краткое руководство по вводу в эксплуатацию Agilent USB Modular Products Quick Start Guide
• Компакт-диск Agilent USB Modular Products Reference CD-ROM
• Краткая справочная карта по модульным устройствам с шиной USB
• Сертификат калибровки
