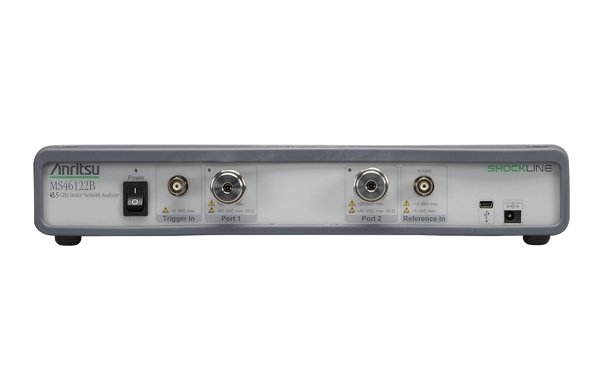

Компактный векторный анализатор цепей Anritsu MS46122B-010

Артикул: 1-365895

  • Диапазон частот: 1 МГц - 8 ГГц.
  • Быстрая скорость развертки: 130 мс на точку
  • Динамический диапазон: >100 дБ
  • 2 порта типа N(f) для проведения тестирования
  • Интерфейс USB для подключения к персональному компьютеру или планшету
  • Высокая производительность тестирования благодаря использования операционных мощностей внешнего ПК и ПО
  • Корпус типоразмера 1U для настольного использования или установки в телекоммуникационную стойку
  • Отсутствие встроенной памяти для повышения безопасности измерительной системы

Описание

Anritsu MS46122B – это современные компактные векторные анализаторы цепей фирменной линейки Anritsu – ShockLine, запатентованная архитектура которой позволяет добиться значительного увеличения точности, скорости и воспроизводимости результатов измерения при одновременном снижении цены на устройство.

Приборы серии Anritsu MS46122B оснащаются 2-мя портами типа N(f) для подключения тестируемых устройств. Допустимый частотный диапазон анализатора зависит от версии и может лежать в пределах от 1 МГц до 8, 20 или 43,5 ГГц. Anritsu MS46122B отличается высокой скоростью развертки 130 мс на точку и динамическим диапазоном более 100 дБ.

Прибор изготавливается в компактном корпусе 1U и имеет интерфейс USB для управления и конфигурации через ПК, благодаря чему анализатор может быть встроен практически в любую измерительную систему.  Фирменное ПО ShockLine предоставляет пользователю интуитивно-понятный графический пользовательский интерфейс и широкий функционал.

Одной из основных функций прибора является выявление неисправностей пассивных радиочастотных и СВЧ компонентов, таких как: коннекторы и кабели, лектромеханические переключатели, глушители, соединители, фильтры, изоляторы, циркуляторы, фазовращатели.

В области системной интеграции анализатор Anritsu MS46122B служит для калибровки систем, построения характеристик «путь-потери», измерения общих S-параметров и временных характеристик.

Помимо этого, прибор найдет широкое применение для тестирования радиоинтерфейсов, сетей CATV, базовых станций спутниковой и мобильной связи, фотоприемников, лазерных модуляторов, оптических приемопередатчиков.

Таким образом, Anritsu MS46122B найдет широкое применение в научно-исследовательской деятельности, разработке и производстве радиотехнических изделий и телекоммуникационного оборудования, тестировании сетей и систем связи, где особенно важна высокая производительность и скорость измерений.

Основные характеристики

  • Диапазон частот: 1 МГц - 8 ГГц.
  • Быстрая скорость развертки: 130 мс на точку
  • Динамический диапазон: >100 дБ
  • 2 порта типа N(f) для проведения тестирования
  • Интерфейс USB для подключения к персональному компьютеру или планшету
  • Высокая производительность тестирования благодаря использования операционных мощностей внешнего ПК и ПО
  • Корпус типоразмера 1U для настольного использования или установки в телекоммуникационную стойку
  • Отсутствие встроенной памяти для повышения безопасности измерительной системы
  • Характеристика времени с возможностью временного стробирования позволяет упростить и ускорить процесс определения неисправностей
  • Фирменный унифицированный пользовательский интерфейс ShockLine упрощает переход на другие устройства данной серии
  • Кнопка вкл./выкл. питания на внешней стороне прибора
  • Диапазон рабочих температур: от 0ºC до 50ºC
  • Размеры (В x Ш x Г): 61,1 x 328,1 x 197,87 мм
  • Масса: <2,2 кг
