Под заказ

Кориолисовы массовые расходомеры RotaMASS Yokogawa RCCS3x

Артикул: 1-359040

  • RCCS3x — сенсор расходомера раздельного исполнения

ассовые расходомеры RotaMASS компании YOKOGAWA предназначены для измерения массового (как мгновенного, так и суммарного) расхода жидкости, газа, суспензии, высоковязких сред.

Кориолисовые расходомеры RotaMASS являются высокоточными измерительными приборами, устойчивыми к внешним факторам окружающей среды, вибрации, механическим напряжениям в трубопроводе.



Массовые расходомеры RotaMASS представлены линейкой приборов в интегральном и разнесенном исполнении:

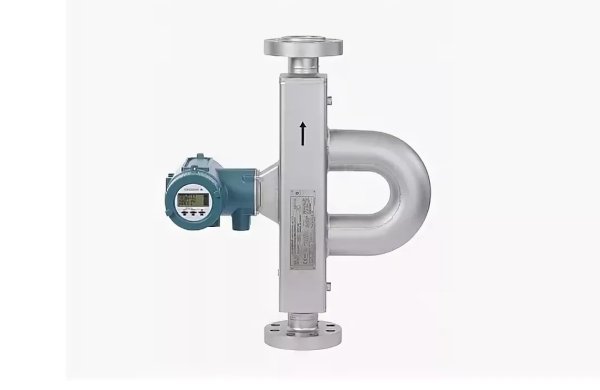

RCCT3x — расходомер интегрального исполнения;



RCCS3x — сенсор расходомера раздельного исполнения;



RCCF31 — электронный преобразователь расходомера раздельного исполнения;



RCCR31 — электронный преобразователь расходомера раздельного исполнения для монтажа в стойке.

  • Прибор ROTAMASS измеряет расход практически всех текучих сред, включая высоковязкие жидкости, суспензии и многофазные среды, содержащие газ.
  • Имеются варианты для локального монтажа и монтажа в стойке.
  • Усовершенствованные средства обработки цифрового сигнала обеспечивают высокую точность и стабильность измерений.
  • Специальная система динамической развязки чувствительного элемента значительно снижает восприимчивость к внешним нагрузкам и вибрации.
  • Простота гидравлической схемы предусматривает самодренаж, простоту очистки, а также возможность использования прибора при работе с санитарно-техническим оборудованием.
  • Прибор обеспечивает высокую точность и стабильность показаний в широком диапазоне измерений.
  • Погрешность измерений плотности составляет не более +/– 0,0005 г/см³.
  • Измерение концентрации растворов, суспензий и эмульсий (например, расчет содержания воды, количества нефти).
  • Объемный расход при базовой плотности.
  • Измерение температуры.
  • Стандартный модуль в/в включает два аналоговых выхода, два выхода импульса или выход состояния и один вход состояния.
  • Выпускаются варианты прибора во взрывозащищенном исполнении (ATEX, FM, IECEx, EAC, INMETRO, NEPSI, KOSHA).
  • Европейская сертификация MID согл. OIML R-117-1 и американская сертификация NTEP для измерений при перекачке продукта по закрытой системе (см. Технические характеристики GS 01R04B07-00R-R).
  • Широкий диапазон рабочих температур: от –200 °C до 350 °C.
  • Многофункциональность на базе микропроцессорных средств.
  • Электрически стираемое программируемое ПЗУ обеспечивает сохранение настроек параметров и суммарных значений при любой продолжительности сбоя электропитания.
  • Жидкокристаллический дисплей высокой четкости.
  • Функция коммуникационной связи HART®.
  • Опция — связь по шине FOUNDATION™ Fieldbus (см. Технические характеристики GS 01RO4B05-00R-E)
  • Опция — связь по протоколу Modbus®.
  • Опция — искробезопасные выходы.
  • Выбор материала измерительной трубки.
  • Стандартные фланцы EN, ASME или JIS; прочие варианты подсоединения — по требованию.

    Измеряемая среда



    Жидкости, газы, суспензии, высоковязкие среды

    Погрешность измерений



    Для жидкостей

    Массовый расход: ±0,1 % от измеренного значения ± стабильность нуля;

    плотность: до 0,0005 г/см3.

    Для газов

    Массовый расход: ±0,5 % от измеренного значения ± стабильность нуля.



    Измерение жидкостей с содержанием газа



    Содержание газа от 3 до 100 % в зависимости от типоразмера расходомера; стабильное измерение при кратковременных проявлениях газа в виде газовых пробок



    Температура



    ±0,5 °C



    Диапазон измерений массового расхода (для всей линейки типоразмеров)



    Максимальный диапазон:

    0…300 т/ч; до 600 т/ч для RCCX39/XR



    Пределы рабочих температур



    –200… + 350 °С



    Максимальное рабочее давление



    До 400 бар



    Номинальный диаметр и класс фланцев



    Диаметр: от DN15 до DN200. По заказу — DN250;

    класс: EN PN16 — EN PN100; ASME class 150 — ASME class 1500; JIS 10K, 20K; DIN 11851(резьбовое); DIN 32676 (хомутовое)



    Входные/выходные сигналы



    • 2 выхода 4…20 мА.

    • 2 импульсных выхода (выхода состояния).

    • Дискретный выход.

    • Цифровая связь по HART-протоколу.

    • Foundation Fieldbus.

    • MODBUS.

    • Вход состояния



    Конструктивное исполнение



    • IP66/67.

    • Взрывозащищенное.

    • Взрывозащищенное с искробезопасными выходами



    Межповерочный интервал



    4 года
