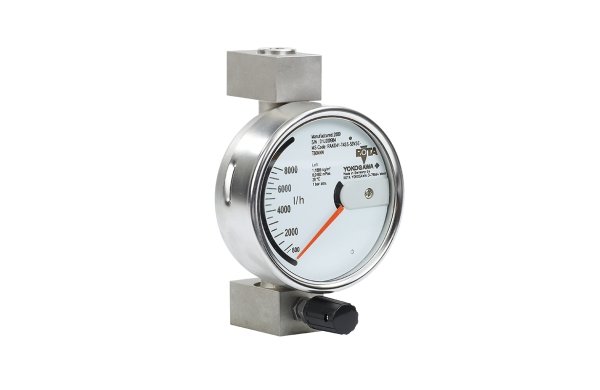

Металлические ротаметры серий RAMC и RAKD обеспечивают надежные измерения с минимальными потерями давления и энергопотреблением.
Ротаметры представляют собой относительно недорогое и надежное решение для измерения расхода жидкости и газа. Подходят для позиций технологического учета там, где невозможно или нецелесообразно применение других более точных и дорогих расходомеров, и могут использоваться в различных отраслях промышленности.
Принцип работы ротаметра — создание условия динамического равновесия между весом поплавка и силой сопротивления потоку таким образом, чтобы с изменением величины расхода изменялось по ложение поплавка. Для корректной работы ротаметры всегда устанавливаются на вертикальном тру бопроводе с направлением потока снизу вверх.
- Различные подключения к процессу, например через фланцы по стандартам EN и ASME.
- Все смачиваемые детали из нержавеющей стали или ПТФЭ.
- Максимальный расход 0,025–130 м3/ч (вода) и 0,75–1400 м3/ч (воздух) (20 °C / 1,013 бар абс.).
- Класс точности по VDI/VDE 3513, изд. 2 (qG = 50 %).
- Дополнительное демпфирование поплавка для подавления колебаний при измерении газов.
- Дополнительная нагревательная рубашка для обогрева паром или жидким теплоносителем.
- Корпус индикатора из нержавеющей стали, алюминия по классу защиты IP66/67.
- Локальный индикатор без дополнительного источника питания.
- Микропроцессорный преобразователь с питанием 24 В, 115 В или 230 В.
- Искробезопасное исполнение (Ех-i): ATEX, FM, CSA, SAA,NEPSI, CCOE.
- Взрывобезопасность (Ex-d): АТЕХ, NEPSI, CCOE.
- Взрывобезопасность при наличии пыли: АТЕХ, NEPSI, CCOE.
- Пригоден для опасных зон (SIL); FMEDA-отчет по требованию.
- Реле ограничения расхода, доступно также в отказоустойчивом варианте.
- Индикация расхода (суммарный, фактический, процент).
- Отображение разных единиц объема и массового расхода.
- Сохранение повторной (ручной) калибровки.
- Патентованная функция индикации залипания поплавка.
- Демпфирование выходного сигнала.
- Сообщения об ошибках.
- Измерение температуры в электронном преобразователе.
- Поддержка протокола HART.
- Поддержка протокола Profibus PA.
|
|
Серия RA KD |
|
|
Диапазон измерений
|
|
|
|
Соотношение пределов измерений
|
1 : 10
|
1 : 10
|
|
Класс точности
|
1,6 и 2,5 (с футеровкой PTFE)
|
4,0
|
|
Материал смачиваемых деталей
|
|
|
|
Температура процесса
|
|
|
|
Максимальное рабочее давление
|
700 бар
|
25 бар
|
|
Номинальные диаметры
|
От 15 до 150 мм
|
6…25 мм
|
|
Подсоединение к процессу
|
Фланцевое, резьбовое, зажим
|
Фланцевое, резьбовое |
|
Выходные сигналы
|
Без выходного сигнала (локальный дисплей); 4-проводный преобразователь 0–20 мА; 4–20 мА, импульсный выход (опция); 3-проводный преобразователь 0–20 мА; 4–20 мА; 2-проводный преобразователь 4–20 мА; цифровой HART-сигнал (опция); контактный выход (опция)
|
Без выходного сигнала (локальный индикатор); 4…20 мА; выходной импульс (опция); контактный выход (опция). |
|
Взрывозащита (опция)
|
EEx ia II T6; группа II; категория 2G
|
EEx ia IIC T5...T6; группа II; категория 2G
|
|
Межповерочный интервал
|
5 лет
|
5 лет
|
