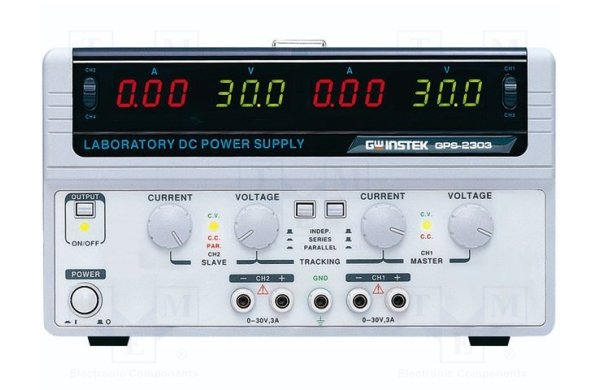

Снят с производства. Замена: Многоканальный линейный источник питания GW Instek GPS-74303
Описание:
• 4 канала: 0…30 В, 0…3 А
• Нестабильность от 0,01%; пульсации 1 мВ ср. кв. , 3 мА ср. кв.
• Дискретность индикации: 0,1 В; 10 мА
• Режимы работы: стабилизация U и I; динамическая нагрузка
• Последовательное и параллельное соединение основных каналов; автотрекинг; 2-х полярный выход
• Защита от перегрузки и переполюсовки
• Электронное отключение нагрузки
• Установка вых. параметров при откл. нагрузке
• Цифровая индикация тока и напряжения (3 разряда, СДИ)
• Малошумящий вентилятор охлаждения с терморегулировкой
• Два варианта исполнения выходных разъемов
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ДИАПАЗОНЫ ТОКА И НАПРЯЖЕНИЯ | НЕЗАВИСИМЫЙ РЕЖИМ | Канал 1: 0…30 В, 0…3 А |
| Канал 2: 0…30 В, 0…3 А | ||
| Канал 3: 2,2…5,2 В 1 А | ||
| Канал 4: 8…15 В 1 А | ||
| ПОСЛЕД. СОЕДИНЕНИЕ | Канал 1,2,:0…30 В 0…3 А | |
| ПАРАЛ. СОЕДИНЕНИЕ | Канал 1,2: 0…30 В 0…6 А | |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (КАНАЛ 1; КАНАЛ 2) |
Нестабильность | При изменении напряжения питания: ≤ (0,01% + 3 мВ ) |
| При изменении тока нагрузки: ≤ (0,01% + 3 мВ) (≤ 3 А) | ||
| ≤ (0,02% + 5 мВ) (> 3 А) | ||
| Пульсации (5 Гц…1 МГц) | ≤ 1 мВ ср.кв. | |
| Время установления | ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) | |
| СТАБИЛИЗАЦИЯ ТОКА (КАНАЛ 1; КАНАЛ 2) |
Нестабильность | При изменении напряжения питания: ≤ (0,2% + 3 мА ) |
| При изменении напряжения на нагрузке: ≤ (0,2% + 3 мА) | ||
| Пульсации (5 Гц…1 МГц) | ≤ 3 мА ср.кв. | |
| АВТОТРЕКИНГ (КАНАЛ 1; КАНАЛ 2) |
Погрешность трекинга | ≤ (0,5% + 10 мВ) от показаний ведущего источника |
| Погрешность соединения | ≤ 300 мВ | |
| Нестабильность | При изменении тока нагрузки: ≤ (0,01% + 3 мВ) | |
| Пульсации (5 Гц…1 МГц) | ≤ 2 мВ ср.кв. | |
| КАНАЛ 3 | Нестабильность | При изменении напряжения питания: ≤ 5 мВ |
| При изменении тока нагрузки: ≤ 15 мВ | ||
| Пульсации (5 Гц…1 МГц) | ≤ 2 мВ ср.кв. | |
| Погрешность установки выходного напряжения | ± 5% от показания | |
| ЦИФРОВОЙ ИНДИКАТОР | Формат индикации | 3 разряда, СД индикаторы, высота символов 13 мм |
| Погрешность индикации при включенной нагрузке |
± (0,5% + 2 ед. счета) | |
| Погрешность индикации при отключенной нагрузке | ± (0,5% + 8 ед. счета) | |
| ИЗОЛЯЦИЯ | Корпус - выход | ≥ 20 МОм (напряжение испытания 500 В пост.) |
| Корпус - сеть | ≥ 30 МОм (напряжение испытания 500 В пост.) | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 В (± 10%) / 230 В (+ 10%, - 6%), 50 / 60 Гц |
| Габаритные размеры | 255 × 145 × 265 мм | |
| Масса | 7 кг | |
| Комплект поставки | Соединительные провода (4), шнур питания (1) |
