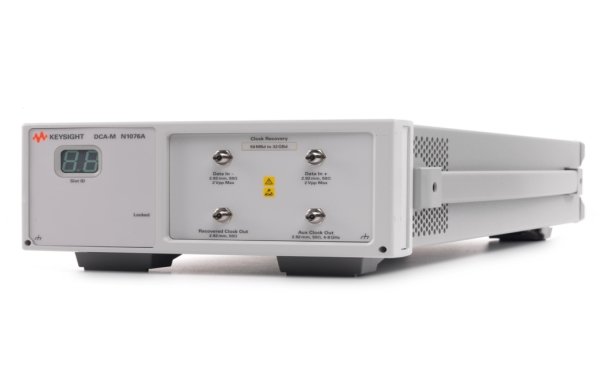

Модуль восстановления электрического тактового сигнала Keysight N1076A

Артикул: 1-359641

  • Полоса пропускания / Полоса анализа: -
  • Размер дисплея: -
  • Минимальный уровень шумов: -
  • Поддерживаемые скорости передачи данных: от 50 Мбит/с до 32 Гбит/с


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат

Основные возможности и технические характеристики

  • Восстановление тактового сигнала электрических сигналов с кодированием без возврата к нулю (NRZ) и сигналов с амплитудно-импульсной модуляцией (PAM-4) со скоростью передачи данных от 50 МБод до 32 ГБод
  • Восстановление тактового сигнала в соответствии с требованиями стандартов («идеальная» ФАПЧ), включая регулируемую ширину полосы ФАПЧ (до 20 МГц) и возможность ВЧ коррекции ширины полосы ФАПЧ
  • Анализ спектра джиттера позволяет выявлять основные причины возникновения джиттера (опция JSA)

Полоса пропускания / Полоса анализа -
Размер дисплея -
Минимальный уровень шумов -
Поддерживаемые скорости передачи данных от 50 Мбит/с до 32 Гбит/с
Тип входного разъема 2,92 мм
Тип модуля Электрический
Приложения
  • Приложения, задаваемые пользователем
  • IEEE 100G
  • IEEE 10G
  • IEEE 400G
  • IEEE 40G
  • OIF CEI 3.1
  • OIF CEI 4.0
  • SFF8431
Операционная система Windows 7
Стробоскопические  Нет
