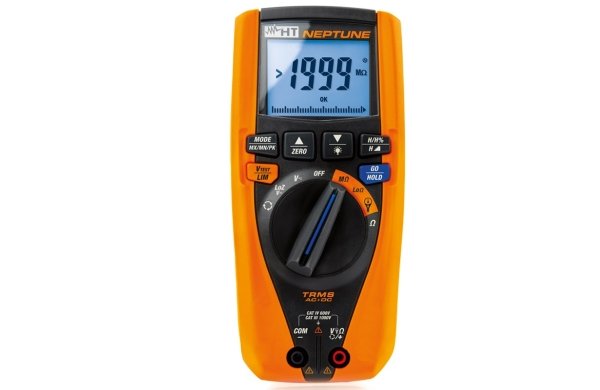

Особенности мультиметра-мегаомметра Neptune:
- ЖК-индикатор (9999), граф. линейная шкала (72 сегм.), подсветка дисплея;
- Компактность, безопасность (кат.IV 600 В/ кат.III 690 В);
- Батарейное питание, автовыключение.
Функция «Мультиметр»:
- Измерение переменного (АС, AC+DC) и постоянного напряжения до 690 В, переменного и постоянного тока до 40/ 400А, частоты (до 1 кГц), сопротивления (до 2 кОм), целостность цепи (прозвонка <30 Ом);
- Базовая погрешность: ± 0,5%, автовыбор предела измерений;
- Максимальное разрешение: 0,1В/ 0,1 А/ 0,1 Ом/ 0,01Гц;
- Измерение среднеквадратического значения сигналов U/I произвольной формы (TRMS);
- Автодетектирование сигнала U/I (постоянный/переменный);
- Низкоомный вход LoZ для уменьшения паразитных наводок;
- Регистрация Min/ Max, удержание пиковых значений (от 1мс);
- Поддержка т/преобразов: 1, 10, 30, 40, 100, 200, 300, 400 А, 1 кА, 2 кА, 3 кA (опции).
Функция «Электробезопасность»:
- Измерение сопротивления заземления;
- Измерение сопротивление изоляции;
- Измерение %THD и гармоник напряжения и тока (до 25-й);
- Индикация последовательности чередования фаз (1 полюсный).
Технические характеристики
ТТД нормируются при: (23 ± 5) °C, относительная влажность ≤ 80%.
| Параметр | Значение |
| ФУНКЦИЯ «МУЛЬТИМЕТР» | |
| Постоянное напряжение/ DCV | |
| Диапазон измерений | 0,1…990 В |
| Погрешность | ± (0,5 % + 2 е.м.р.) |
| Максимальное разрешение | 0,1 В |
| Входной импеданс* | 5 MОм |
| Защита входа | 1000 В пост./ перем. |
| Переменное напряжение/ ACV (TRMS) | |
| Диапазон измерений | 0,5…999,9 В |
| Погрешность | ± (0,5 % + 2 е.м.р.) |
| Максимальное разрешение | 0,1 В |
| Полоса частот | 32 Гц ÷ 1 кГц |
| Входной импеданс* | 5 MОм |
| Защита входа | 1000 В пост. / перем. |
| Постоянный ток / DCA с т/датчиком HT4006** | |
| Пределы измерений | 40 А/ 400 А |
| Погрешность | ± (0,5 % + 2 е.м.р.) |
| Максимальное разрешение | 0,1 А |
| Переменный ток/ ACA (AC, AC+DC– TRMS) с т/датчиком HT4006** | |
| Пределы измерений | 40 А/ 400 А |
| Погрешность | ± (0,5 % + 2 е.м.р.) |
| Максимальное разрешение | 0,1 А |
| Частота (Hz) | |
| Пределы измерений | 32…99,99 Гц/ 100…999,9 Гц |
| Погрешность | ± (0,1% + 1 е.м.р.) |
| Максимальное разрешение | 0,01 Гц |
| Сопротивление (R) | |
| Пределы измерений | 0…199,9/ 200…1999 Ом |
| Погрешность | ± (1,0 % + 5 е.м.р.) |
| Максимальное разрешение | 0,1 Ом |
| Прозвон цепи | |
| Порог срабатывания | ≤ 30 Ом |
| Звуковая индикация | Непрерывный зуммер 2 кГц |
| ФУНКЦИЯ «ЭЛЕКТРОБЕЗОПАСНОСТЬ И ПАРАМЕТРЫ ЭЛЕКТРОСЕТЕЙ» | |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | от 1 до 25-й гармоники, THD% |
| Погрешность измерения | ± (5% + 10 е.м.р.) |
| Разрешение | 0,1В / 0,1А/ 0,1% |
| Сопротивление цепей и шин заземления | |
| Пределы измерений | 0…9,99/ 10…199,9 Ом |
| Погрешность | ± (2,0 % + 2 е.м.р.) |
| Максимальное разрешение | 0,01 Ом |
| Тестовый ток | 200 мА |
| Напряжение | 4 В ≤ В0 ≤ 12 В |
| Сопротивление изоляции | |
| Пределы измерений | 10 кОм…2 ГОм |
| Погрешность базовая | ± (2,0 % + 2 е.м.р.) |
| Максимальное разрешение | 10 кОм |
| Испытательное напряжение | 50, 100, 250, 500, 1000 В |
| Чередование фаз/ Sequence (1 пр. метод) | |
| Напряжение | 100…999,9 В (фаза - нейтраль, фаза – земля) |
| Частота | 42,5 … 69 Гц |
| Общие данные | |
| Измерение среднеквадратического значения | Сигнал произвольной формы (TRMS) |
| Дисплей | ЖКИ, 4 разряда (максимально «9999») + графическая шкала |
| Скорость измерения | 2 изм./с |
| Автовыключение питания | 15 мин |
| Источник питания | 1,5 В х 4 (тип ААА) |
| Ресурс батарей | Режим «Мультиметр»: до 130 ч. (без подсветки). Режим «Электробезопасность»: Сопротивление цепей и шин заземления – 2000 тестов Сопротивление изоляции – 400 тестов |
| Соответствие | МЭК/EN-61010-1, 61010-2-030, 61010-2-033 |
| Исполнение | IP40 |
| Условия эксплуатации | Температура: 5 °C…40 °C; отн. влажность: не более 80 % |
| Габаритные размеры | 175 x 85 x 55 мм |
| Масса | 420 г |
**- примечание: Поддержка опциональных т/ преобразователей (клещи, петля): HT4006, HT96U, HT97U, HT98U, F3000U, Flex и других. Моделям т/преобразователей с выходным коннектором Hypertac для соединения с прибором необходим опциональный адаптер NOCANBA.
Комплект поставки
| № | Наименование | Количество |
| 1 | Мультиметр-мегаомметр Neptune | 1 |
| 2 | Измерительные провода, длина 1,2 м (красный/черный) | 2 |
| 3 | Крокодилы (красный/черный) | 2 |
| 4 | Чехол | 1 |
| 5 | Батарея 1,5 В | 4 |
| 6 | Руководство по эксплуатации | 1 |
