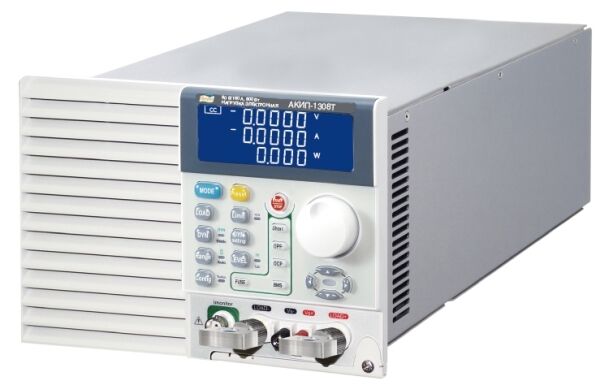

Нагрузка электронная АКИП-1308ТА

Артикул: 1-381610

  • Моноблочный тип нагрузки;
  • Входные параметры нагрузок: постоянное напряжение до 80 В, ток до 160 А, максимальная мощность 800 Вт;
  • Функция «Турбо» (увеличение мощности нагрузки до 2 раз на 1 секунду (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP);
  • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с);
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
  • 4-х проводная схема подключения;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
  • Внутренняя память 150 ячеек (профили состояний);
  • Мощность шасси: 600 Вт (3305T), 1200 Вт (3300T);
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Описание

  • Моноблочный тип нагрузки;
  • Входные параметры нагрузок: постоянное напряжение до 80 В, ток до 160 А, максимальная мощность 800 Вт;
  • Функция «Турбо» (увеличение мощности нагрузки до 2 раз на 1 секунду (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP);
  • 5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с);
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
  • 4-х проводная схема подключения;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
  • Внутренняя память 150 ячеек (профили состояний);
  • Мощность шасси: 600 Вт (3305T), 1200 Вт (3300T);
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Технические характеристики

Параметр АКИП-1308Т АКИП-1308ТА АКИП-1309Т АКИП-1309ТА
Входные параметры
Напряжение на нагрузке (макс.) 80 В 500 В
Ток в нагрузке 160 А 40 А
Ток в нагрузке, режим Турбо* 320 А 80 А
Потребляемая мощность 800 Вт
Потребляемая мощность режим Турбо* 1600 Вт
* - функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
Режим стабилизации напряжения
Диапазон установки 0…8,04 В 0…80,4 В 0...60 В 0...500 В
Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
Дискретность установки 0,134 мВ 1,34 мВ 1 мВ 10 мВ
Режим стабилизации электрического сопротивления
Диапазон установки 0,5...30 кОм 0,00416…0,5 Ом 15 Ом…900 кОм 0,15 Ом…15 Ом
Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
Дискретность установки 0,0166 мСм 0,0083 мОм 0,00111 мСм 0,25 мОм
Режим стабилизации силы тока, статический режим
Диапазон установки 0…16,02 0…160,2 А 0…4,02 А 0…40,2 А
Погрешность установки ±(0,1%*Iуст+0,1%*Iконечн)
Дискретность установки 0,267 мА 2,67 мА 0,067 мА 0,67 мА
Режим стабилизации силы тока, динамический режим
Диапазон периода переключения нагрузки 10 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискретность установки 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
Диапазон скорости измерения силы тока 10,8…675 мА/мкс 10,8…6750 мА/мкс 2,56…160 мА/мкс 25,6…1600 мА/мкс
Погрешность ±5%*установ.±10 мкс
Режим стабилизации электрической мощности
Пределы установки 0…80,04 Вт 0…800,4 Вт 0…80,04 Вт 0…800,4 Вт
Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
Дискретность установки 1,334 мВт 13,34 мВт 1,334 мВт 13,34 мВт
Режим стабилизации напряжения + тока
Пределы установки 80 В 160 А 500 В 40 А
Погрешность установки ±(1,0%*установ.+1,0%*предела)
Дискретность установки 1,34 мВ 2,67 мА 0,01 В 0,67 мА
Режим стабилизации напряжения + мощности
Пределы установки 80 В 800 Вт 500 В 800 Вт
Погрешность установки ±(1,0%*установ.+1,0%*предела)
Дискретность установки 1,34 мВ 13,34 мВт 0,01 В 13,34 мВт
Измерение напряжения
Предел 8,04 В 80,4 В 60 В 500 В
Разрешение 0,134 мВ 1,34 мВ 1 мВ 10 мВ
Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
Измерение силы тока
Предел 16,02 А 160,2 А 4,02 А 40,2 А
Разрешение 0,267 мА 2,67 мА 0,067 мА 0,67 мА
Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
Измерение мощности
Диапазон 100 Вт 800 Вт 100 Вт 800 Вт
Разрешение 1 мВт 10 мВт 1 мВт 10 мВт
Погрешность измерения ±(0,125%*Iизм+0,125%*Iконечн)
Общие характеристики
Интерфейс шасси (опции) RS232, LAN, GPIB (используется только один адрес (листание/listen)), USB (только взамен)
Габаритные размеры модуля 216,4 x 143 x 418,8 мм 269 x 143 x 486 мм 216,4 x 143 x 418,8 мм 269 x 143 x 486 мм
Габаритные размеры шасси 3300T (на 2 модуля) - 440 х 177 х 452 мм, 3305T (на 1 модуль) - 269 х 177 х 452 мм
Масса модуля 7 кг 14,5 кг 7 кг 14,5 кг
Масса шасси 3300T - 9,3 кг; 3305T – 7,5 кг
