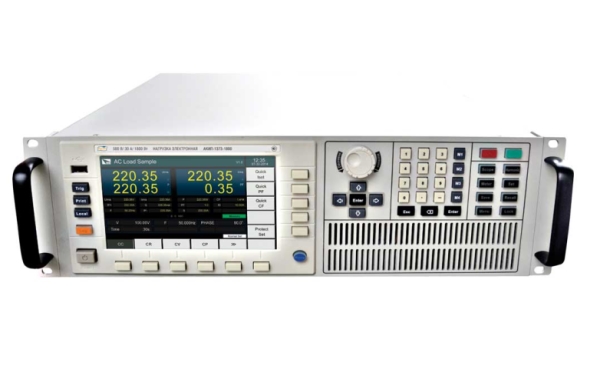

Нагрузка электронная АКИП-1373-12600

Артикул: 1-381640

  • Нагрузка (AC/DC) для источников постоянного и переменного тока;
  • Диапазон частот DC, 45…450 Гц;
  • Входные параметры: напряжение до 600 Впост (DC) / 420 Вс.к.з. (AC), ток 140 Апост. (DC) / 140 Aс.к.з. (AC), мощность 12,6 кВт;
  • Режим AC: стабилизация тока (СС), сопротивления (CR), и мощности (CP);
  • Режим DC: тока (СС), сопротивления (CR), и мощности (CP);
  • Режимы защиты: от перегрева (OTP), перегрузки по току (ОСР), перенапряжения (OVP), по мощности (OPP),от пониженного напряжения (UVP);
  • Измерение гармонических искажений (до 50 гармоники);
  • Одновременное отображение: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF, THDv, частота;
  • Возможность параллельного объединения для увеличения поглощаемой мощности;
  • Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения;
  • Внешнее аналоговое управление и мониторинг;
  • Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей;
  • Интерфейсы: GPIB, LAN, USB;
  • Внутренняя память (запись/вызов профилей настроек): 10 ячеек;
  • Монтаж в стойку 37U.

Особенности

  • Нагрузка (AC/DC) для источников постоянного и переменного тока;
  • Диапазон частот DC, 45…450 Гц;
  • Входные параметры: напряжение до 600 Впост (DC) / 420 Вс.к.з. (AC), ток 140 Апост. (DC) / 140 Aс.к.з. (AC), мощность 12,6 кВт;
  • Режим AC: стабилизация тока (СС), сопротивления (CR), и мощности (CP);
  • Режим DC: тока (СС), сопротивления (CR), и мощности (CP);
  • Режимы защиты: от перегрева (OTP), перегрузки по току (ОСР), перенапряжения (OVP), по мощности (OPP),от пониженного напряжения (UVP);
  • Измерение гармонических искажений (до 50 гармоники);
  • Одновременное отображение: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF, THDv, частота;
  • Возможность параллельного объединения для увеличения поглощаемой мощности;
  • Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения;
  • Внешнее аналоговое управление и мониторинг;
  • Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей;
  • Интерфейсы: GPIB, LAN, USB;
  • Внутренняя память (запись/вызов профилей настроек): 10 ячеек;
  • Монтаж в стойку 37U.

Технические характеристики

Параметр АКИП-1373-1800 АКИП-1373-3600 АКИП-1373-5400-1 АКИП-1373-5400-2 АКИП-1373-5400-3 АКИП-1373-7200 АКИП-1373-9000 АКИП-1373-10800 АКИП-1373-12600 АКИП-1373-14400
Входные параметры. Переменный ток
Напряжение на нагрузке 15…260 Вскз (до 360 Впик) 50…420 Вскз (до 600 Впик)
Ток в нагрузке 0…20 Аскз (до 60 Апик 0…40 Аскз (до 120 Апик) 0…60 Аскз (до 180 Апик);
0…20 Аскз (до 60 Апик) (в режиме работы нагрузки 3ф)
0…80 Аскз (до 240 Апик) 0…100 Аскз (до 300 Апик) 0…120 Аскз (до 360 Апик) 0…140 Аскз (до 420 Апик) 0…160 Аскз (до 480 Апик)
Потребляемая мощность 0…1800 Вт 0…3600 Вт 0…5400 Вт;
0…1800 Вт (в режиме работы нагрузки 3ф)
0…7,2 кВт 0…9 кВт 0…10,8 кВт 0…12,6 кВт 0…14,4 кВт
Диапазон частот 45…450 Гц
Режим стабилизации силы тока (CC)
Диапазон установки 0,1…20 Аскз 0,1…40 Аскз 0,1…60 Аскз;
0,1…20 Аскз (в режиме работы нагрузки 3ф)
0,4…80 Аскз 0,4…100 Аскз 0,4…120 Аскз 0,4…140 Аскз 0,4…160 Аскз
Разрешение 2 мА 10 мА 20 мА
Погрешность установки ±(0,1%*Iизм + 0,2%*Iпред) ±(0,2%*Iизм + 0,2%*Iпред)
Режим стабилизации электрического сопротивления (CR)
Диапазон установки 3 Ом...2,5 кОм 1,5 Ом...2,5 кОм 1 Ом...833 Ом;
3 Ом...2,5 кОм (в режиме работы нагрузки 3ф)
0,75 Ом...625 Ом 0,6 Ом...500 Ом 0,5 Ом...416 Ом 0,5 Ом...350 Ом 0,375 Ом...312,5 Ом
Разрешение 16 бит
Погрешность установки ±(0,2%*Rизм + 0,01Cм)
Режим стабилизации электрической мощности (CP)
Диапазон установки 0…1800 Вт 0…3600 Вт 0…5400 Вт;
0…1800 Вт (в режиме работы нагрузки 3ф)
0…7,2 кВт 0…9 кВт 0…10,8 кВт 0…12,6 кВт 0…14,4 кВт
Разрешение 0,4 Вт 1 Вт 3 Вт
Погрешность установки ±(0,5%*Pизм + 0,5%*Pпред)
Коэффициент амплитуды (CF) для режимов CP и CC
Диапазон установки 1,414…5,0
Разрешение 0,005
Погрешность установки ±(0,5%*CFизм/ Iскз + 1%*CFпред)
Коэффициент мощности
Диапазон установки 0…1
Разрешение 0,001
Входные параметры. Постоянный ток
Напряжение на нагрузке 10…360 В 10…600 В
Ток в нагрузке 0,1…20 А 0,1…40 А 0,1…60 А 0,4…80 А 0,5…100 А 0,6…120 А 0,7…140 А 0,8…160 А
Потребляемая мощность 0…1800 Вт 0…5400 Вт 0…7,2 кВт 0…9 кВт 0…10,8 кВт 0…12,6 кВт 0…14,4 кВт
Режимы работы Постоянное напряжение (CV), сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания Постоянное сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания
Измерение напряжения
Диапазон 0…360 В 0…600 В
Разрешение 0,01 В
Погрешность измерения ±(0,1%*Uизм + 0,1%*Uпред)
Измерение силы тока
Диапазон 0…60 А 0…180 А 0…240 А 0…300 А 0…360 А 0…420 А 0…480 А
Разрешение 0,001 А 5 мА 10 мА 100 мА -
Погрешность измерения ±(0,2%*Iизм + 0,2%*Iпред) ±(0,1%*Iизм + 0,2%*Iпред)
Общие характеристики
Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг)
Питание 100…240 В/ 47…63 Гц 100…240 В/ 47…63 Гц, 450 ВА 100…240 В/ 47…63 Гц
Интерфейс GPIB, LAN, USB
Габаритные размеры 483 х 151 х 600 мм 483 х 349 х 641 мм 483 х 482 х 641 мм 550 х 801 х 839 мм Монтаж в стойку 15U 550 х 1291 х 800 мм. Монтаж в стойку 24U 550 х 1869 х 800 мм. Монтаж в стойку 37U
