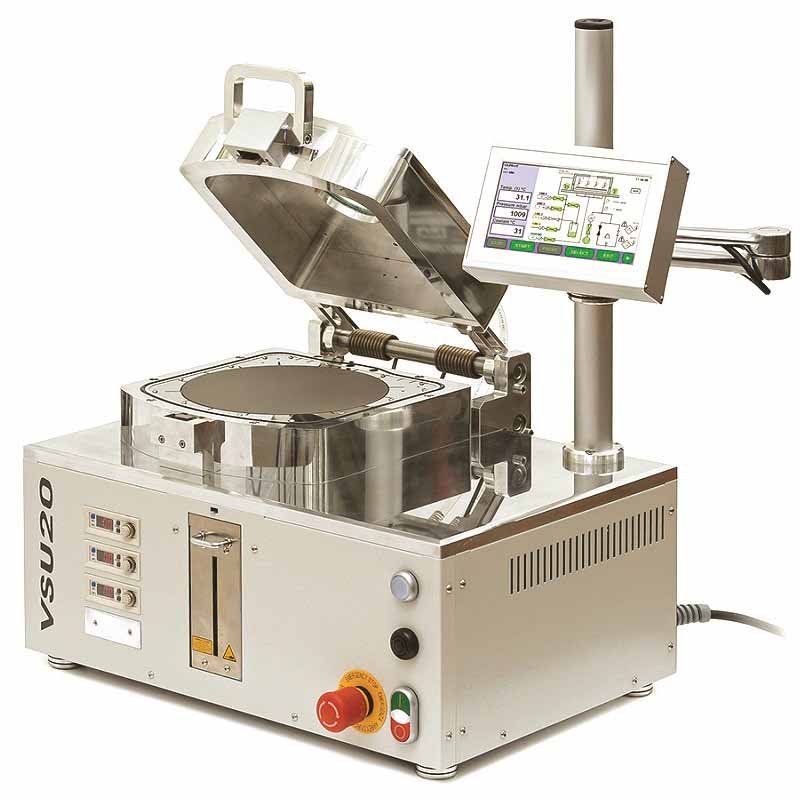

Настольная программируемая система вакуумной пайки INVACU VSU20

Артикул: 10-365781

  • Максимальная температура: 400°С
  • Нагреваемая площадь: диаметр 200 мм
  • Расстояние от нагревательной плиты до крышки камеры: 50 мм
  • Скорость нагрева / охлаждения: 120 -150°С /мин

Модель: VSU20 – настольная программируемая система вакуумной пайки с рабочей зоной диаметром 200 мм*.

Оборудование для вакуумной пайки обеспечивает возможность создавать надежные паяные соединения без наличия пустот. Система позволяет производить пайку в среде азота или парах муравьиной кислоты и, таким образом, может быть эффективно использована для производства изделий ответственного применения. Оборудование предназначено для выполнения исследовательских работ или мелкосерийного производства.

Вакуумная печь оборудована алюминиевой нагревательной плитой с керамическим покрытием. Охлаждающая плита расположена под нагревательной. Охлаждение осуществляется с помощью рециркуляции воды. Охлаждающая плита плотно прижимается к нагревательной плите и таким образом достигается высокая скорость охлаждения. Эта функция может быть также использована для охлаждения в вакууме.

Опции:

  • Система подготовки паров муравьиной кислоты (пополнение вручную или автоматически из емкости объемом до 2л)
  • Дополнительная газовая линия с цифровым расходомером или игольчатым вентилем
  • Датчик давления до 5х10-4 мбар
  • Сигнализация – звуковая или совместно с одно- или трехцветным маяком
  • Расстояние от нагревательной плиты до крышки 100 мм
  • Монтажная стойка
  • Вакуумный насос: безмасляный 15 м3/ч; мембранный 6 м3/ч; центробежный лопастной насос 5 м3/ч

Технические характеристики:

Максимальная температура

400°С

Нагреваемая площадь

Диаметр 200 мм

Расстояние от нагревательной плиты до крышки камеры

50 мм

Скорость нагрева / охлаждения

120 -150°С / мин

Точность поддержания температуры

± 0,5°С

Метод нагрева / охлаждения

Резистивный нагрев / контактная охлаждающая плита

Измерение температуры

1 фиксированная и 3 свободно позиционируемые термопары К-типа

Измерение давления в камере

Встроенный датчик давления

Уровень вакуума

До 5х10-4 мбар

Система подготовки паров муравьиной кислоты

Ёмкость 40 мл, встроена в лицевую панель. Пополнение вручную или автоматически.

Охлаждение камеры

Водяное охлаждение встроенным чиллером

Управление

7” сенсорный ЖК дисплей

Габариты (Ш*Г*В), мм

550* 615*400

Вес

35 кг

Электропитание

1 фаза / 190-240 В, 50/60 Гц

* стоимость указана за стандартную комплектацию, EXW:

  • Система подачи паров муравьиной кислоты, пополнение вручную
  • Стандартный датчик давления (диапазон 0-1,6 бар, точность 0,5%)
  • Звуковой сигнал, оповещающий об этапах выполнения процесса
  • Расстояние от нагревательной плиты до крышки 50 мм

Ссылка на сайт производителя: Настольная программируемая система вакуумной пайки INVACU VSU20



Цена1 980 900руб.
В КОРЗИНУ
Комментарии
Ирина
19 февраля 2019

Здравствуйте. Заинтересовала система вакуумной пайки. Составьте, пожалуйста, коммерческое предложение с ценой на установку с вакуумным безмасленным насосом.
Какие режимы рекомендуемы?
Какой подогрев, охлаждение (инертный ?).

Спасибо.
