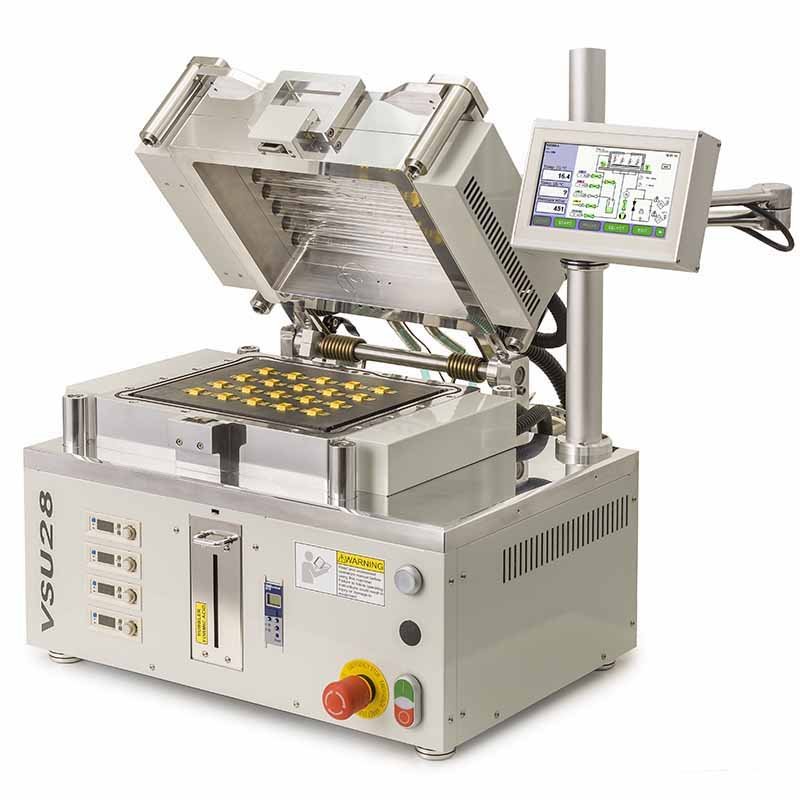

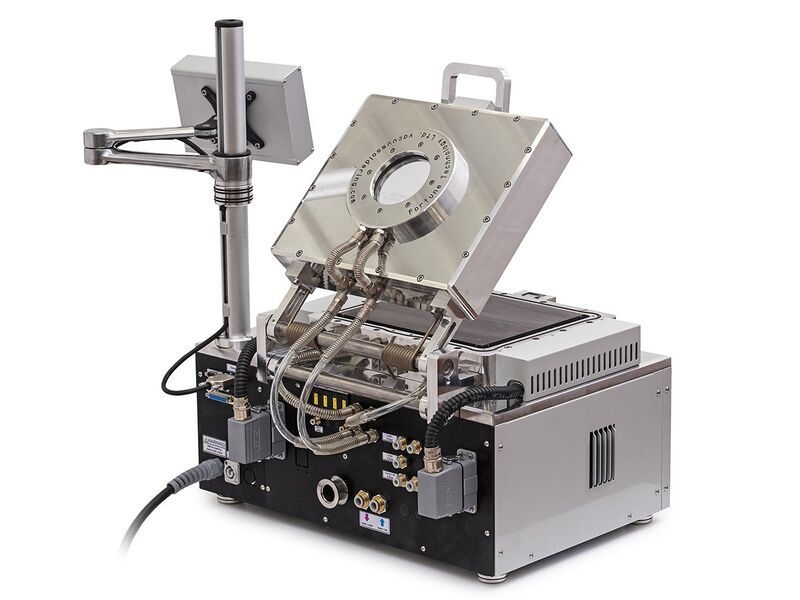

Модель: VSU28 – настольная программируемая система вакуумной пайки оплавлением и высокотемпературной пайки с рабочей зоной 260х210 мм*.
Оборудование для вакуумной пайки обеспечивает возможность создавать надежные паяные соединения без наличия пустот. Система позволяет производить пайку в среде азота или парах муравьиной кислоты и, таким образом, может быть эффективно использована для производства изделий ответственного применения. Оборудование предназначено для выполнения исследовательских работ или мелкосерийного производства.

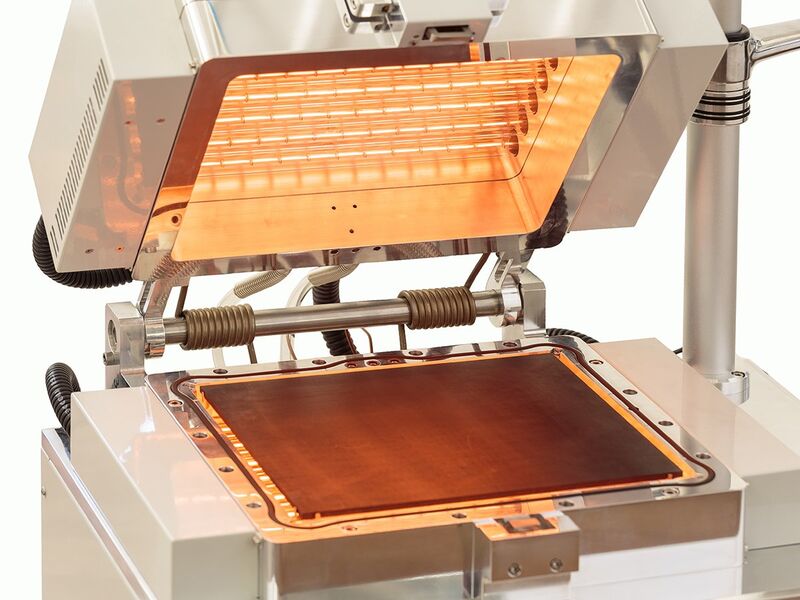

ИК-лампы расположены под оснасткой, в которой фиксируются изделия, и (опционально) над ней. Оснастка имеет прямоугольную форму размерами 260х210 мм и может быть выполнена из любого материала, соответствующего требованиям процесса. В оснастке могут быть изготовлены отверстия необходимой геометрии, чтобы надежно закрепить в ней изделия. Конструкция печи позволяет размещать в ней оснастку с предустановленными изделиями, что удобно для серийного производства.
Охлаждение осуществляется потоком азота сверху вниз – от крышки камеры к оснастке-фиксатору. Сама рабочая камера охлаждается с помощью системы водяного охлаждения (чиллера). Чиллер входит в состав монтажной стойки (опция), в противном случае его необходимо заказывать отдельно.

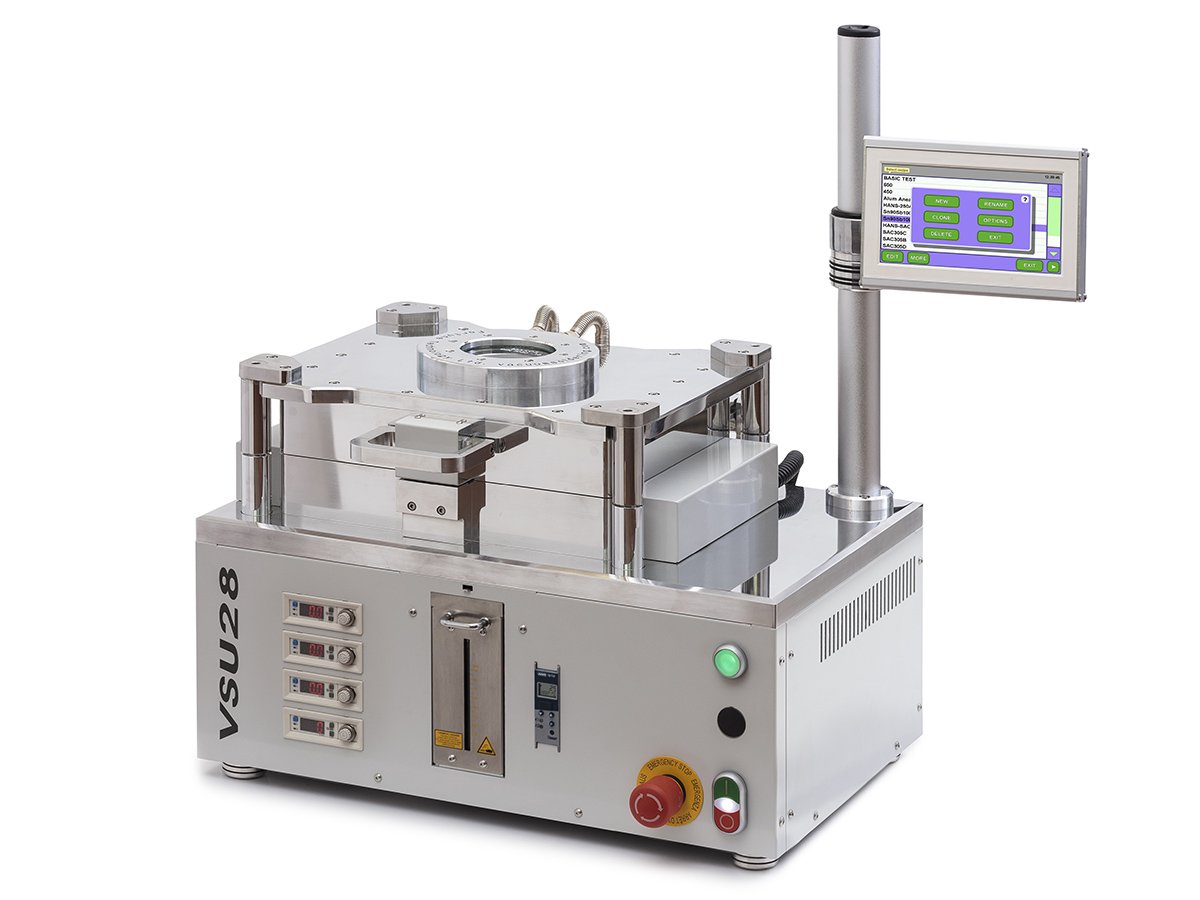

Печь VSU28 может быть также оборудована системой пайки в среде высокого давления.
Опции:
- Система пайки в среде высокого давления (до 4,5 бар)
- Дополнительные ИК-лампы, расположенные над нагревательной плитой
- Система подготовки паров муравьиной кислоты (пополнение вручную или автоматическое из емкости объемом до 2л)
- Дополнительная газовая линия с игольчатым вентилем
- Датчик давления до 5х10-4 мбар
- Система защиты от перегрева
- Сигнализация – звуковая или совместно с одно- или трехцветным маяком
- Расстояние от нагревательной плиты до крышки 100 мм
- Подключение электропитания – звезда или треугольник
- Монтажная стойка, включая систему охлаждения
- Вакуумный насос: безмасляный 15 м3/ч
 |
 |
 |
 |
Технические характеристики:
|
Максимальная температура |
650°С |
|
Нагреваемая площадь |
260х210 мм |
|
Расстояние от оснастки-фиксатора до крышки камеры |
50 мм |
|
Скорость нагрева / охлаждения |
250°С / мин |
|
Точность поддержания температуры |
± 0,5°С |
|
Метод нагрева / охлаждения |
ИК-нагрев / поток азота |
|
Измерение температуры |
до 4 свободно позиционируемых термопар К-типа |
|
Измерение давления в камере |
Встроенный датчик давления |
|
Уровень вакуума |
До 5х10-4 мбар |
|
Система подготовки паров муравьиной кислоты |
Ёмкость 40 мл, встроена в лицевую панель. Пополнение вручную или автоматически. |
|
Охлаждение камеры |
Водяное охлаждение (требуется внешний чиллер) |
|
Управление |
7” сенсорный ЖК дисплей |
|
Габариты (Ш*Г*В), мм |
550* 615*400 |
|
Вес |
42 кг (55 кг с системой пайки в среде высокого давления) |
|
Электропитание |
3 фазы / 190-240 В, 50/60 Гц |
Стандартная комплектация:
- Подогрев снизу
- Система подачи паров муравьиной кислоты, пополнение вручную
- Стандартный датчик давления (диапазон 0-1,6 бар, точность 0,5%)
- Звуковой сигнал, оповещающий об этапах выполнения процесса
- Расстояние от оснастки-фиксатора до крышки 50 мм
