Цифровой генератор сигналов специальной формы Rigol DG1022Z

Компания Rigol Technologies, Inc объявила о выпуске новой модели цифрового генератора сигналов специальной формы серии DG1000Z - Rigol DG1022Z.

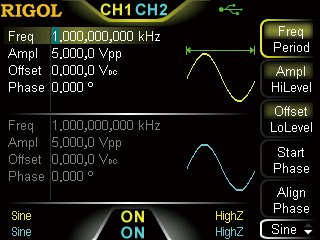

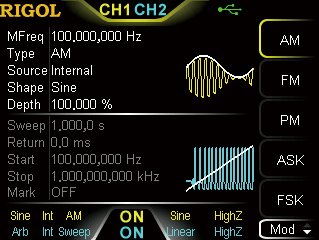

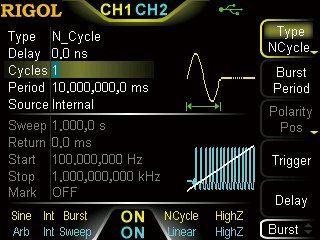

Генератор  сигналов   Rigol  DG1022Z реализует  следующие виды модуляции выходного сигнала: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).

Для всехвыходных сигналов генератор RIGOL DG1022Z позволяет осуществить смещение по напряжению постоянного тока. Генератор RIGOL DG1022Z имеет встроенный частотомер.

В корпусе генератора сигналов RIGOL DG1022Z  имеются порты  интерфейсов:

  • USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
  • USB-device - для соединение и контроль генератора с персональным компьютером.
  • LAN -  для подключения генератора к локальной сети и удаленного контроля.

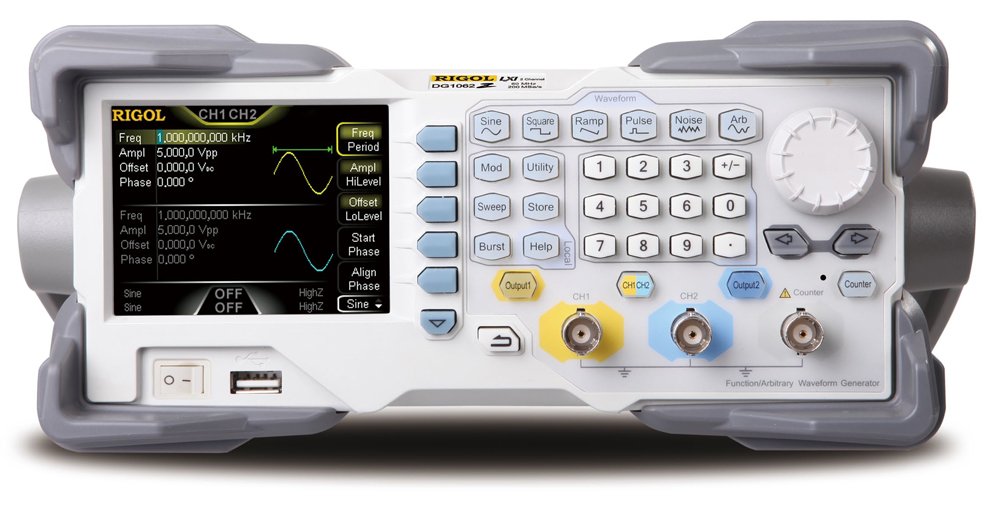

Конструктивно генератор RIGOL DG1022Z выполнен в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управ- ления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host.

На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сиг- нала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма зазем- ления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.



Сравнительная таблица серии DG1000Z:

Форма сигнала

DG1022Z

DG1032Z

DG1062Z

синусоидальный сигнал

1 мкГц ~ 25 МГц

1 мкГц ~ 30 МГц

1 мкГц ~ 60 МГц

прямоугольный сигнал

1 мкГц ~ 25 МГц

1 мкГц ~ 25 МГц

1 мкГц ~ 25 МГц

импульсный сигнал

1 мкГц ~ 15 МГц

1 мкГц ~ 15 МГц

1 мкГц ~ 250 МГц

пилообразный сигнал

1 мкГц ~ 500 кГц

1 мкГц ~ 500 кГц

1 мкГц ~ 1 МГц

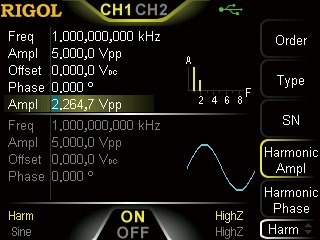

гармоники

1 мкГц ~ 10 МГц

1 мкГц ~ 10 МГц

1 мкГц ~ 20 МГц

белый шум (Гаусс)

полоса 25 МГц (-3дБ)

полоса 30 МГц (-3дБ)

полоса 60 МГц (-3дБ)

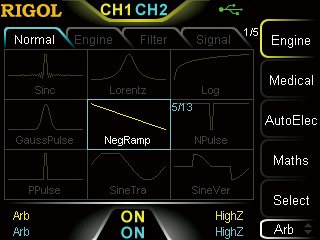

специальной формы

1 мкГц ~ 10 МГц

1 мкГц ~ 10 МГц

1 мкГц ~ 20 МГц

Генератор сигналов модели  RIGOL DG1022Z внесен в Госреестр СИ РФ за № 56011-13
