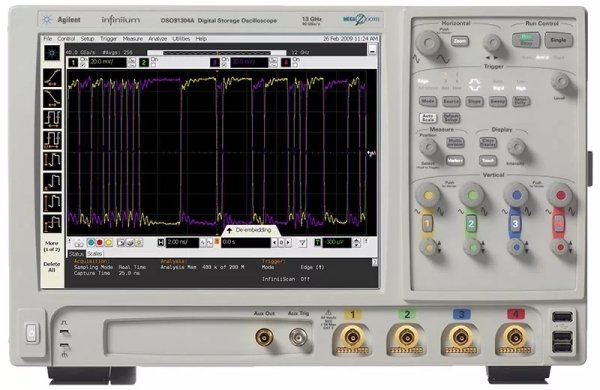

Осциллограф Agilent Technologies DSO91204A

Артикул: 1-9695

• Полоса пропускания: 12 ГГц
• Глубина памяти: 20 Мвыб (4 канала)

• Наименьший в отрасли уровень собственных шумов (1,27 мВ при коэффициенте отклонения 50 мВ/дел)
• Возможность самого глубокого анализа джиттера (ПСДП до 223–1) и самые точные измерения общего джиттера (TJ) и случайного джиттера (RJ) в реальном времени для скоростей передачи данных до 8,5 Гбит/с и ниже
• Методы исключения влияния схем, реализованные для ускорения с использованием аппаратных средств, обеспечивают простую компенсацию нагрузки пробников, устройств подключения и эффектов канала
• Более 30 приложений для испытаний на соответствие стандартам последовательных шин, отладки и анализа, включая SATA 6G, PCI Express II, HDMI, Ethernet, DDR и многие другие
• Настройка осциллографа Infiniium под конкретное применение, используя функции, определяемые пользователем, программное обеспечение создания приложений и пакет интеграции прикладных программ, для повышения эффективности работы

Самая высокая точность измерений в реальном времени Осциллографы серии Infiniium 90000 компании Agilent разработаны с целью обеспечения самой высокой точности измерений в реальном времени, что обеспечивает пользователю следующие дополнительные возможности.
• Потратить средства на разработку, а не на осциллограф
• Быстрее проводить ответственные испытания на соответствие требованиям современным стандартам
• Уверенно отлаживать самые сложные схемы

 Наименьший в отрасли уровень собственных шумов

Для достижения наименьшего в отрасли уровня собственных шумов как осциллографов, так и пробников использовался большой опыт компании Agilent в разработке СВЧ схем.В частности, вместо реализации каждого компонента цифровой схемы в виде отдельного узла был разработан модуль для установки нескольких СБИС, использующий клетку Фарадея, для изоляции электромагнитных помех.

 Самая большая в отрасли глубина памяти

При глубине памяти 1 Гбайт составляющие низкочастотного джиттера могут быть легко определены за одно измерение. Статистическая точность улучшается за счёт большего объёма собранных данных. Интегрированная глубокая память компании Agilent сохраняет высокую скорость реакции и позволяет проводить более комплексные испытания, поддерживая псевдослучайные двоичные последовательности (ПСДП) до 223–1 для обеспечения точных результатов испытаний передатчиков и приёмников.

 Система пробников, охватывающая полную полосу пропускания осциллографа, точное исключение влияния схем канала и прикладная программа коррекции последовательных данных

Характеристики осциллографов Agilent соответствуют преимуществам технических решений, касающихся системы пробников, исключения влияния эффектов схем канала и коррекции последовательных данных. При использовании технических решений системы пробников InfiniiMax на наконечнике пробника реализуется полная полоса пропускания. Обеспечивается воспроизведение сигналов в любой точке систем последовательной передачи цифровых данных с помощью набора инструментов для преобразования сигналов InfiniiSim (N5465A), использующих для ускорения аппаратные средства.
Возможности конфигурируемого моделирования позволяют устранять вредные эффекты нежелательных элементов канала, моделируя сигналы с учётом потерь и искажений канала, исследовать сигналы в любых физически недоступных местах, компенсировать нагрузку пробников и устройств подключения.
Прикладная программа коррекции последовательных данных N5461A позволяет в реальном времени создавать модели с использованием методов коррекции.

 Самый широкий выбор законченных приложений для испытаний на соответствие требованиям стандартов

 Предлагается самый широкий в отрасли выбор законченных приложений для осциллографов серии Infiniium 90000, чтобы обеспечить испытания на соответствие требованиям передовых промышленных стандартов, включая SATA, PCI Express, Ethernet, USB и многие другие. Всеобъемлющий функции оперативной помощи установки параметров измерения и полная автоматизация требуемых задач испытаний быстро снимают любые сомнения, касающиеся доказывания совместимости. За счёт средств декодирования и анализа протоколов последовательных шин PCI Express, SATA и USB, обеспечиваемых компанией Agilent, пользователь получает более глубокие возможности для исследования.

 Технические характеристики осциллографов серии Infiniium 90000

  DSO/DSA91304А DSO/DSA91204А DSO/DSA90804А DSO/DSA90604А DSO/DSA90404А DSO/DSA90254А
Полоса пропускания 13 ГГц 12 ГГц 8 ГГц 6 ГГц 4 ГГц 2,5 ГГц
Число каналов 4 4 4 4 4 4
Частота дискретизации 40 Гвыб/c (4 канала) 40 Гвыб/c (4 канала) 40 Гвыб/c (4 канала) 20 Гвыб/c (4 канала) 20 Гвыб/c (4 канала) 20 Гвыб/c (4 канала)
Станд. глубина памяти
на моделях DSA
20 Мвыб (4 канала)
50 Мвыб (4 канала)
20 Мвыб (4 канала)
50 Мвыб (4 канала)
20 Мвыб (4 канала)
50 Мвыб (4 канала)
20 Мвыб (4 канала)
50 Мвыб (4 канала)
20 Мвыб (4 канала)
50 Мвыб (4 канала)
20 Мвыб (4 канала)
50 Мвыб (4 канала)
Макс. глубина памяти 1 Гвыб (4 канала) 1 Гвыб (4 канала) 1 Гвыб (4 канала) 1 Гвыб (4 канала) 1 Гвыб (4 канала) 1 Гвыб (4 канала)
Длительность фронта/среза
(20-80%) 23 пс 25 пс

38 пс

53 пс 79 пс 105 пс
(10-90%) 32 пс 35 пс 54 пс 70 пс 105 пс 140 пс
Уровень шума (СКЗ при 100 мВ/дел) 3,37 мВ 2,80 мВ 2,22 мВ 1,92 мВ 1,56 мВ 1,27 мВ
Коэффициенты отклонения, устанавливаемые аппаратно (с программным расширением до 1 мВ/дел) от 5 мВ/дел
до 1 В/дел
от 5 мВ/дел
до 1 В/дел
от 5 мВ/дел
до 1 В/дел
от 5 мВ/дел
до 1 В/дел
от 5 мВ/дел
до 1 В/дел
от 5 мВ/дел
до 1 В/дел
Коэффициенты развертки от 5 пс/дел до 20 с/дел при реальновременном сборе данных,
от 5 пс/дел до 500 нс/дел при эквивалентновременном сборе данных
Популярные опции Программа для анализа джиттера EZJIT Jitter Analysis (опция 002, стандартно установлена на моделях DSA)
Программа для анализа данных высокоскоростных последовательных шин
High Speed Serial Data Analysis (опция 003, стандартно установлена на моделях DSA)
Расширенная программа для анализа джиттера EZJIT Plus Advanced Jitter Analysis (опция 004, стандартно установлена на моделях DSA)
Программа уменьшения уровня шума Noise Reduction Software (опция 005, стандартно установлена на моделях DSA)
Пакет интеграции прикладных программ (My Infiniium Customization Software) (опция 006)
Программа идентификации событий InfiniiScan Event Identification (опция 009)
Функция, определенная пользователем User Defined Function (опция 010)



 Примечание: для достижения полосы пропускания 13 ГГц в DS0/DSA91304А используется вспомогательная программа цифровой обработки сигналов (ЦОС). Она также добавляет важную функцию уменьшения уровня шума за счет цифровой обработки сигналов на частотах 10 ГГц, 8 ГГц, 6 ГГц, 4 ГГц, 2 ГГц и 1 ГГц. Без этой программы полоса пропускания DS0/DSA91304А ограничивается 12 ГГц. Анализаторы сигналов цифровой связи DSA90000А на базе осциллографов серии DSO90000А поставляются в стандартной комплектации с глубиной памяти 50 Мвыб, программой для анализа данных высокоскоростных последовательных шин/испытания на соответствие маске с восстановлением тактового сигнала и декодированием 8b/10b (опция 003/E2688A), программой для анализа джиттера EZJIT Plus Jitter Analysis (опция 004/N5400A) и программой уменьшения шума (опция 005/N5403A).

 Принадлежности, включенные в стандартный комплект поставки

• Оптическая мышь с интерфейсом USB
• Компактная клавиатура с интерфейсом USB
• Краткое руководство по вводу в эксплуатацию
• Отсоединяемая сумка для принадлежностей
• Сетевой шнур
• Стилус
• Высококачественный кабель для калибровки (не включен в состав DSO/DSA90254A)
• Комплект Е2655А для выравнивания задержек и проверки характеристик пробника
• Два перехода 54855-67604, обеспечивающие совместимость соединителя BNC с прецизионным соединителем 3,5 мм (розетка) (не включены в состав DSO/DSA90254A)
• Гарантийный срок 1 год .
Примечание: пробники в комплект поставки осциллографов серии 90000А не входят. Пробники серии InfiniiMax либо любые другие пробники приобретаются отдельно.

 Поэтапная программа повышения полосы пропускания (After-Burner II Upgrade)

Если пользователь обнаружит, что ему требуется несколько большая полоса пропускания уже после того, как он приобрел осциллограф серии Infiniium 90000А, он может воспользоваться программой After-Burner III Upgrade. Данная программа позволяет повысить полосу пропускания имеющегося осциллографа серии Infiniium 90000A до модели с более высокой полосой пропускания, защищая таким образом значительные инвестиции пользователя в осциллограф Infiniium и пробники в течение долгого времени.

Номер апгрейда Описание Необходимо ли возвращать прибор в сервисный центр
N5471A Апгрейд DSO/DSA91204A до DSO/DSA91304A (с 12 ГГц до 13 ГГц) Нет
N5471В Апгрейд DSO/DSA90804A до DSO/DSA91204A (с 8 ГГц до 12 ГГц) Да
N5471С Апгрейд DSO/DSA90604A до DSO/DSA90804A (с 6 ГГц до 8 ГГц) Да
N5471D Апгрейд DSO/DSA90404A до DSO/DSA90604A (с 4 ГГц до 6 ГГц) Да
N5471E Апгрейд DSO/DSA90254A to DSO/DSA90404A (с 2,5 ГГц до 4 ГГц) Да

Примечание: следует заказывать столько апгрейдов, сколько необходимо для того, чтобы достичь требуемой полосы пропускания прибора. Например, для апгрейда DSO/DSA90804A до DSO/DSA91304A, нужно заказать N5471B и N5471A.

 Опции увеличения глубины памяти

Номер опции Описание
50M (N5472B) Увеличение глубины памяти до 50 Мвыб на канал (стандартная глубина памяти на моделях серии DSA)
100 (N5472C) Увеличение глубины памяти до 100 Мвыб на канал
200 (N5472D) Увеличение глубины памяти до 200 Мвыб на канал
500 (N5472E) Увеличение глубины памяти до 500 Мвыб на канал
01G (N5472F) Увеличение глубины памяти до 1 Гвыб на канал

 Дополнительные опции и принадлежности

Номер опции Описание
801 Съемный НЖМД емкостью не менее 80 Гбайт. Заменяет внутренний НЖМД. Рекомендуется заказать дополнительные картриджи N5474A для съемного НЖМД.
803 Дополнительная память 2 GB для центрального процессора (общий объем может быть 4 Гбайт)
805 Опция платы GPIB (только для новых устройств: после покупки добавление невозможно)
807 Опция адаптера 1 МОм (приходит с одним из устройств E2697A)
820 Внешний дисковод DVD7RW с интерфейсом USB (отдельно можно заказать по номеру N5473A)
821 Два дополнительных адаптера, обеспечивающих совместимость соединителя BNC с прецизионным соединителем 3,5 мм (розетка) (отдельно можно заказать по номеру 54855767604)
1CM Комплект для установки в стойку (отдельно можно заказать по номеру N5470A)
N5475A Транспортный кейс для осциллографов серии Infiniium DSO/DSA90000A
