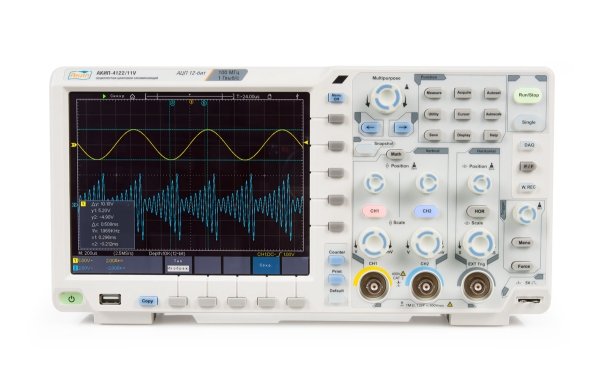

Осциллограф АКИП-4122/9V

Артикул: 1-378833

  • Количество каналов: 2 (+ вход внеш. синхр EXT);
  • Полосы пропускания: 300 МГц;
  • Объем памяти 40 М (на канал);
  • Максимальная частота дискретизации: 2,5 ГГц ;
  • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
  • Цифровые фильтры (ФВЧ, ФНЧ);
  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
  • Память: 100 осциллограмм, 8 профилей настроек;
  • Интерфейс: USB 2.0, LAN для управления и сохранения данных;
  • Выход для внешнего монитора (VGA);
  • Цветной TFT-дисплей (20 см) с регулируемой яркостью;
  • Опции: мультиметр, генератор сигналов, WiFi, сенсорный экран;
  • Опция декодирования протоколов: RS232, SPI, I2C, CAN.

Особенности:

  • Количество каналов: 2 (+ вход внеш. синхр EXT);
  • Полосы пропускания: 300 МГц;
  • Объем памяти 40 М (на канал);
  • Максимальная частота дискретизации: 2,5 ГГц ;
  • Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
  • Цифровые фильтры (ФВЧ, ФНЧ);
  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
  • Память: 100 осциллограмм, 8 профилей настроек;
  • Интерфейс: USB 2.0, LAN для управления и сохранения данных;
  • Выход для внешнего монитора (VGA);
  • Цветной TFT-дисплей (20 см) с регулируемой яркостью;
  • Опции: мультиметр, генератор сигналов, WiFi, сенсорный экран;
  • Опция декодирования протоколов: RS232, SPI, I2C, CAN.

* - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.

Технические характеристики

Параметр АКИП-4122/10
АКИП-4122/10V
АКИП-4122/7
АКИП-4122/7V
АКИП-4122/11
АКИП-4122/11V
АКИП-4122/8
АКИП-4122/8V
АКИП-4122/12
АКИП-4122/12V
АКИП-4122/9
АКИП-4122/9V
Канал вертикального отклонения
Число каналов 2 2 2 2
Полоса пропускания (-3 дБ) 0…60 МГц 0...100 МГц 0...200 МГц 0...300 МГц
Ограничение полосы 20 МГц
Коэффициент отклонения (Коткл.) 1 мВ/дел...10 В/дел
Погрешность установки Коткл. ± 3 %
Связь по входу Открытый, закрытый, земля
Полоса пропускания (-3 дБ) ≤ 5,8 нс ≤ 3,5 нс ≤ 1,7 нс ≤ 1,17 нс
Входной импеданс 1 МОм (± 2 %) / 15 пФ ± 5 пФ 1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 %
Максимальное входное напряжение 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц)
Математика +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 2 нс/дел...1000 с/дел
(шаг 1-2-5)
1 нс/дел...1000 с/дел
(шаг 1-2-5)
Погрешность установки Кразв. ± 0,0001 %
Режимы работы Основной, задержанный (100 нс...10 с), ZOOM окна,
самописец (1 мс/дел – 100 0 с/дел), X - Y
Синхронизация
Источники синхросигнала Канал 1, канал 2, сеть, внешний (Ext, Ext /5)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT)
Связь входа ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность ~ 0,3 делени я (в зав. от Коткл.)
Аналого-цифровое преобразование
Разрешение по вертикали 12 бит 8 бит для АКИП-4122/7
АКИП-4122/7V,
12 бит для АКИП-4122/11
АКИП-4122/11V
8 бит для АКИП-4122/8
АКИП-4122/8V,
12 бит для АКИП-4122/12
АКИП-4122/12V
8 бит
Максимальная частота дискретизации 1 ГГц 1 ГГц 2 ГГц 2,5 ГГц
Частота дискретизации (на канал) 500 МГц 500 МГц 1 ГГц 1,25 ГГц
Длина записи 20 МБ/канала (40 МБ при объединении)
40 МБ/канал – АКИП-4122/12, АКИП-4122/12V
Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции ΔU; ΔT; 1/ΔT
Автоматические измерения
Функции по вертикали Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;  выбросы на вершине и в паузе (фронт)
Функции по горизонтали f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%)
Измерение t задержки Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез)
Дополнительные возможности
Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
Интерфейсы USB (максимальный объем USB диска – 8 ГБ), LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X - Y Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц
Внутренняя память 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение).
Мультиметр (опция)
Режим измерений Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр)
Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц
Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр)
Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр)
Прозвон цепи; Тест диодов (0 В – 1,5 В)
Входное сопротивление 10 Ом, защита входа DC 1000 В/ AC 400 В
Индикатор 3½ разряда, макс. индицируемое число 4.000
Генератор сигналов (опция)
Формы сигналов синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы.
Частотный диапазон 25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V
50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
Частота дискретизации 125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V
250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
Число каналов 1 или 2
Разрядность ЦАП 14 бит
Длина памяти 8000 точек для произвольной формы
Выходной уровень 10 мВпик-пик … 6 Впик-пик
Общие данные
ЖК - дисплей Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600)
Напряжение питания 100...240 В, 47...63 Гц (автовыбор)
Потребляемая мощность 18 Вт
Габаритные размеры 340 х 177 х 90 мм
Масса 2,6 кг

* - Джиттер схемы ТВ синхронизации ≤ 200 пс.

Комплект поставки

Наименование Количество
1 Осциллограф цифровой запоминающий АКИП-4122/9V 1
2 Пробник осцилографический 2
3 Кабель USB 1
4 Шнур питания 1
5 CD с программным обеспечением для связи с ПК 1
