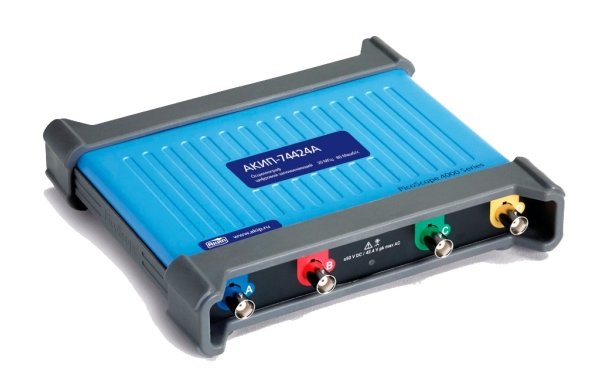

Осциллограф АКИП-74424А

Артикул: 1-378802

  • «5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных;
  • Осциллограф: 4 канала;
  • Максимальная полоса пропускания: 20 МГц;
  • Разрешение АЦП: 12 бит (до 16 бит в режиме ERES);
  • Максимальная частота дискретизации: 80 МГц;
  • Максимальный объем памяти: 256 МБ;
  • Сегментированная память 10.000 осциллограмм (во внутренний буфер);
  • НЧ фильтр в полной полосе пропускания;
  • Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы)

Особенности цифрового запоминающего USB-осциллографа АКИП-74424А:

  • «5 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных;
  • Осциллограф: 4 канала;
  • Максимальная полоса пропускания: 20 МГц;
  • Разрешение АЦП: 12 бит (до 16 бит в режиме ERES);
  • Максимальная частота дискретизации: 80 МГц;
  • Максимальный объем памяти: 256 МБ;
  • Сегментированная память 10.000 осциллограмм (во внутренний буфер);
  • НЧ фильтр в полной полосе пропускания;
  • Цифровая регистрация на ПК (streaming mode) USB 3.0: дискретизация 20 МГц (Picoscope 6), 80 МГц (SDK) - дискретизация и длина файла определяется системными параметрами ПК, максимальная суммарная дискретизация 160 МГц (на все каналы);
  • Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом);
  • Формирование сигналов СПФ/ AWG (до 1 МГц): ЦАП 14 бит, частота дискретизации до 80 МГц, память до 16 кБ;
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 МБ;
  • Автоматические измерения; курсорные измерения (ΔU; ΔT; 1/ΔT);
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
  • Декодирование сигналов: 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов);
  • Допусковый контроль (тест по маске);
  • Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битный).

Технические характеристики

Параметр АКИП-74224А АКИП-74424А АКИП-74824А
Канал вертикального отклонения
Число входных каналов 2 4 8
Полоса пропускания (-3 дБ) 0…20 МГц (диапазоны от 50 мВ до 50 В)
0…10 МГц (диапазоны от 10 мВ до 20 мВ)
Коэффициент отклонения (Коткл) 2 мВ/дел…10 В/дел
Вид входа Открытый, закрытый
Погрешность установки Коткл ± 1 % от полной шкалы ± 300 мкВ
Время нарастания ≤ 17,5 нс (диапазоны от 50 мВ до 50 В)
≤ 35,0 нс (диапазоны от 10 мВ до 20 мВ)
Входное сопротивление 1 МОм / 19 пФ
Максимальное входное напряжение ± 50 В / 42,4 Впик макс AC
Постоянное смещение ± 250 мВ (диапазоны от 10 мВ до 500 мВ)
± 2,5 В (диапазоны от 1 В до 5 В)
± 25 В (диапазоны от 10 В до 50 В)
Защита входа ± 100 В (DC + ACпик)
Канал горизонтального отклонения
Коэффициент развертки (Кразв) 20 нс … 5000 с/дел
Погрешность установки Кразв ± 20 ppm (± 0,002 %)
Режимы работы Основной, ZOOM окно, X-Y
Синхронизация
Источники синхросигнала Любой из аналоговых каналов
Условия запуска развертки Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант
Режим запуска Однократный, ждущий, автоколебательный, без синхронизации, сегментированная развертка
Уровень запуска в полном диапазоне входного напряжения
Аналого-цифровое преобразование
Разрешение по вертикали 12 бит (16 бит в режиме ERES)
Частота дискретизации (однократный сигнал) 80 МГц (при использовании от 1 до 4 каналов)
40 МГц (при использовании от 5 до 8 каналов)
Длина памяти 256 МБ (делится между активными каналами)
Интерполяция Линейная, Sin (X)/ х
Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL)
Курсорные измерения
Функции ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Статистика Максимум, минимум, среднее, СКО
Математика
Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay
Операторы Любой канал, опорная осциллографа(ref), время, число-π(пи)
Анализатор спектра
Диапазон входных частот 0…20 МГц
Индикация спектрограммы Амплитуда, среднее значение, удержание пика
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ (точек) 128…1.048.576 точек (1 М)
Функциональный генератор
Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный, белый шум, ПСП/ PRBS
Диапазон частот 0,03 Гц … 1 МГц
Погрешность установки частоты ± 20 ppm (± 0,002 %)
Выходной уровень ± 2 В
Погрешность установки уровня ± 1 % от полной шкалы
Выходное сопротивление 600 Ом
Защита от перенапряжения ± 10 В
Генератор сигналов произвольной формы - AWG
Частота дискретизации 80 МГц
Длина памяти СПФ 16 кБ
Разрешение ЦАП 14 бит
Диапазон частот 1 МГц
Время нарастания 150 нс
Декодирование последовательных данных
Формат данных 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII, Modbus RTU, PS/2, SENT, SPI, UART (в зависимости от числа каналов)
Допусковой контроль
Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов
Общие данные
Источник питания USB порт
Интерфейс USB 3.0 (совместимый с USB 2.0/1.1)
Габаритные размеры 190 × 170 × 40 мм
Масса, не более 0,55 кг

Комплект поставки

Наименование Количество
1 Цифровой запоминающий USB-осциллограф АКИП-74424А 1
2 Кабель USB 3.0 1
3 Делитель 1:1/1:10 4
4 ПО + Руководство по эксплуатации на CD-диске 1
