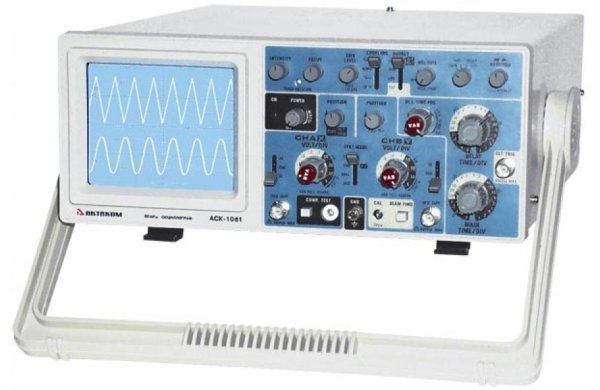

Осциллограф АКТАКОМ АСК-1051
Технические параметры
| СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ | |
| Число каналов | 2 |
| Полоса пропускания | 50 МГц |
| Коэффициент отклонения | 5 мВ…5 В/дел (10 ступ. с шагом 1-2-5) |
| Масштабирование | плавное, до 5 крат (1 мВ...1 В/дел) |
| Погрешность | ±3 % |
| Выброс | Менее 5 % |
| Входной импеданс | 1 МОм/25 пФ |
| Макс. амплитуда | 400 В (пост.+перем.) |
| Режимы работы | канал 1, канал 2, оба канала, сложение каналов |
| СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ | |
| Коэффициент развертки | 0,1 мкс…0,2 с/дел (21 ступ. с шагом 1-2-5) |
| Масштабирование | ×10 |
| Погрешность | ±3 % |
| СИНХРОНИЗАЦИЯ | |
| Режимы | авто, норм.,TV-V, TV-H |
| Источник | канал 1, канал 2, сеть, внешний вход |
| Вход внешней синхронизации | 1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ...5 В/дел |
| Полоса пропускания | 1 МГц |
| Сдвиг фазы | менее 3° |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8Ч10 см |
| Сигнал калибратора | прямоугольный импульс, 1 кГц, 0,5 В |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность | 40 Вт |
| Габаритные размеры | 324х398х132 мм |
| Масса | 7,8 кг |
Стандартная комплектация
| • прибор • осциллографические щупы • шнур питания • пластмассовая отвертка • предохранитель • руководство по эксплуатации • тубус АКР-1003 (опция) • габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг. |
Дополнительные возможности
| • Z-вход; • функция растянутой развертки («лупа времени»); • измерение вольт-амперных характеристик элементов (конденсаторов, катушек индуктивности, диодов, транзисторов и т.п.) |
Дополнительная комплектация
| • BNC кабель PTL922 , PTL923, PTL924, PTL925, PTL927 • Переходники BNC: PTL-2156 , PTL-2157, PTL-2158, PTL-2159, PTL-2162 • Осциллографический пробник (Делитель 60 МГц)HP-9060 , (Делитель 100 МГц) HP-9100 , HP-9101R , (Делитель 150 МГц) HP-9150 , HP-9151R , (Делитель 250 МГц) HP-9250 , HP-9251R , HP-9258 , HP-9258R , (Делитель 350 МГц) HP-6350 , HP-6351R ,(Делитель 500 МГц) HP-6501R • миниклипса АСА-2554 • подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.) |
