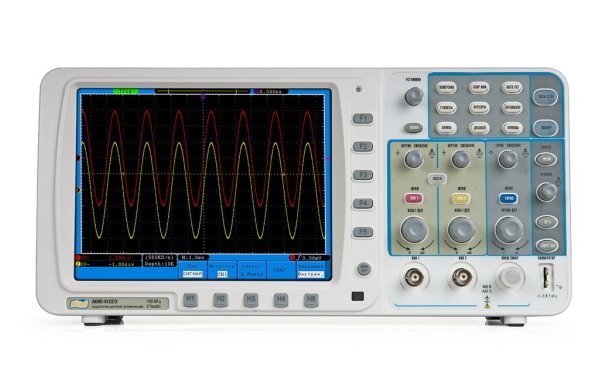

Осциллограф цифровой АКИП-4122/6V

Артикул: 1-11181

• Количество каналов: 2 (+ вход внеш. синхр EXT)
• Полосы пропускания: 60, 100, 200, 300 МГц
• Объем памяти 10 М (на канал)
• Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц (4122/4, 4122/3), 500 МГц (4122/1)
• Автоматические измерения параметров (20 видов), курсорныеизмерения (U; T; 1/T); функции математики (4): сложение, вычитание, умножение, деление
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция(sinx)/x
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
• Цифровые фильтры (ФВЧ, ФНЧ)
• Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
• Память: 15 осциллограмм, 8 профилей настроек
• Интерфейс: USB 2.0, LAN и RS-232 для управления и сохраненияданных
• Выход для внешнего монитора (VGA) – модели с индексом V
• Одновременная установка RS-232 и VGA не возможна
• Цветной TFT-дисплей (20 см) с регулируемой яркостью


• Количество каналов: 2 (+ вход внеш. синхр EXT)
• Полосы пропускания: 60, 100, 200, 300 МГц
• Объем памяти 10 М (на канал)
• Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц (4122/4, 4122/3), 500 МГц (4122/1)
• Автоматические измерения параметров (20 видов), курсорныеизмерения (U; T; 1/T); функции математики (4): сложение, вычитание, умножение, деление
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция(sinx)/x
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
• Цифровые фильтры (ФВЧ, ФНЧ)
• Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
• Память: 15 осциллограмм, 8 профилей настроек
• Интерфейс: USB 2.0, LAN и RS-232 для управления и сохраненияданных
• Выход для внешнего монитора (VGA) – модели с индексом V
• Одновременная установка RS-232 и VGA не возможна
• Цветной TFT-дисплей (20 см) с регулируемой яркостью

Технические данные:


 ХАРАКТЕРИСТИКИ  ПАРАМЕТРЫ  4122/1 (V)  4122/2 (V), 4122/3 (V)  4122/4 (V) 4122/5 (V),
4122/6 (V)
КАНАЛ ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИЯ









Число каналов  2  2  2  2
Полоса пропускания
(-3 дБ)
 0…60 МГц  0…100 МГц  0…200
МГц
 0…300 МГц
Ограничение полосы      20 МГц
Коэф. отклонения(Коткл.)     2 мВ/дел…10 В/дел (шаг 1-2-5)
 Погрешность
установки К
откл
    ± 3 %
 Связь по входу     Открытый, закрытый, земля
 Время нарастания   5,8 нс   3,5 нс   1,7 нс   1,17 нс
 Входной импеданс     1 МОм ( 2 %) / 10 пФ  5 пФ
 Макс. входное
напряжение
    400 В (DC+AС пик, до 1 кГц)
 Математика +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
 КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ



 Коэф. развертки  5 нс/дел…100с/дел  2 нс/дел…100с/дел   1 нс/дел…100 с/дел
 (Кразв.)  (шаг 1-2-5)  (шаг 1-2-5)   (шаг 1-2-5)
 Погрешность
установки К
разв
    ± 0,01 %
 Режимы работы     Основной, задержанный (100 нс…10 с), ZOOM окна,
самописец (100 мс/дел – 100 с/дел), X-Y
 СИНХРОНИЗАЦИЯ



 Источники
синхросигнала
    Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
 Режимы запуска
развертки
    Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по
фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT);
 Связь входа     ФНЧ, ФВЧ, связь АС, связь DC
 Чувствительность     ~0,3 деления (в зав. от Коткл.)
 АНАЛОГО-ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ




 Разрешение по
вертикали
    8 бит
 Макс. частота
дискретизации
 500 МГц 1 ГГц для АКИП-
4122/2,
2 ГГц для АКИП-4122/3
 2 ГГц  2,5 ГГц/ 3,2
ГГц
 Частота дискретиз.
(на кан)
 250 МГц  500 МГц для АКИП-4122/2,
1 ГГц для АКИП-4122/3
 1 ГГц  1,25 ГГц/ 1,6ГГц
Длина записи 10 МБ (на канал)
 Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с,
беск.), интерполяция (sinx)/x
 КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции      U; T; 1/T
 АВТОМАТИЧЕСКИЕ
ИЗМЕРЕНИЯ


Функции по
вертикали
    Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;
выбросы на вершине и в паузе (фронт)
Функции по горизонтали f; T; t нараст.; t среза; +?; -?; коэф. заполнения (%),
 Измерение t
задержки
Кан1-Кан2 (фронт), Кан1-Кан2 (срез)
 ДОПОЛНИТЕЛЬНЫЕ
ВОЗМОЖНОСТИ




 Цифровой
регистратор
    1000 осциллограмм – запись/ воспроизведение
(рег. интервал выборки 1 мс – 1000с)
 Интерфейсы     USB, LAN, RS-232, оптоизолированный «годен/ негоден»
 Автоустановка     В/дел, с/дел, параметры синхросигнала
 Режим X-Y     Х – кан 1; Y – кан 2, разность фаз < 3? до 100 кГц
 Внутренняя память     15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
 ОБЩИЕ ДАННЫЕ






 ЖК-дисплей     Цветной (TFT), диагональ 20см, 10 ???? дел (разрешение 800 х 600)
 Напряжение питания     100…240 В, 47…63 Гц (автовыбор)
 Габаритные
размеры
    340 х 155 х 70 мм
 Масса     1,82 кг
 Комплект поставки    Шнур питания (1), делитель 1:1/1:10 (2шт), РЭ (1), ПО (CD-диск)
 Опции


    Аккум. батарея (7,4 В, 8 А*ч, Li-Ion)
Тканевая сумка для хранения и транспортировки прибора и аксессуаров.



Опциональная аккумуляторная батарея позволяет использовать цифровые осциллографы серии АКИП-4122 в качестве переносного прибора.
• Тип батареи - литий-ионный аккумулятор (Li-ion, спаренный блок 2шт х 3,7 В/4000 мА*ч)
• Выходное напряжение 7,4 В
• Емкость батареи - 8000 мА*ч
• Время работы осциллографа от батареи - ~4 часа


Батарея (АКИП-4122) Сумка АКИП-4122
