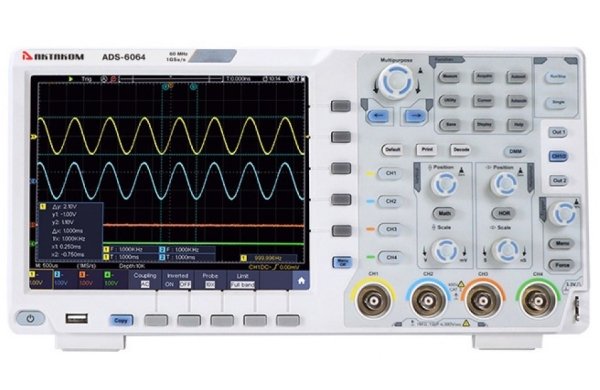

Осциллограф цифровой АКТАКОМ ADS-6064

Артикул: 1-366175

  • 4 канала.
  • Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. АЦП 8 бит.
  • Макс. память - 40 М точек. Скорость захвата 45 000 осц/сек. Верт. отклонение 1 мВ/дел - 10 В/дел.
  • Гор. развертка 2 нс/дел - 1000 нс/дел .
  • Входной импеданс: 1 МОм. Курсорные измерения. 31 автоизмерение. Математ. операции, БПФ.
  • Запуск: фронт, видео, импульс, скорость нарастания, рант, окно, ожидание, N фронт, логика.
  • Запуск/декодирование I2C, SPI, RS-232, CAN (опция).
  • Цифровой мультиметр (опция).
  • Генератор сигналов (опция): 25 МГц, 14 бит.
  • Интерфейс: USB-host, USB-device, LAN, VGA (опция). Выход Trig Out (Pass/Fail).
  • Дисплей: 20 см, цветной, сенсорный IPS 1024 x 768.
  • Вес: 2,6 кг. Размеры: 340 x 177 x 90 мм.

Осциллограф цифровой АКТАКОМ ADS-6064 сочетает в себе непревзойдённую функциональность и отличные технические характеристики при доступной цене.

Функциональность цифровых осциллографов АКТАКОМ ADS-6064 может быть расширена путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе могут сочетаться несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов.

Система запуска цифрового осциллографа ADS-6064 может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, а также опции WiFi, осциллограф ADS-6064 можно использовать для работы в "полевых" условиях. Кроме того, в осциллограф АКТАКОМ ADS-6064 может быть установлен сенсорный дисплей и выход VGA, что позволяет передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.

В осциллографах данной серии с индексом "H" устанавливается 12- или 14-разрядный АЦП.



Технические характеристики

Характеристика Значение
Полоса пропускания 60 МГц
Количество каналов 4
Скорость захвата осциллограмм 45 000 осц/сек
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация(реальное время) 1 Гвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 15 пФ±5 пФ
Учет ослабления пробников 0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение 1 MΩ: ≤300 Вскз
Ограничение полосы пропускания 20 МГц, полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Интерполяция sin (x)/x
Глубина записи 40 М точек
Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс)
усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки ±1 ppm
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 1 мВ/дел ~ 10 В/дел
Диапазон смещения ±2 В (1 мВ/дел ~ 50 мВ/дел)
±20 В (100 мВ/дел ~ 1 В/дел)
±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 60 МГц
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤5,8 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) ±3%
Погрешность коэф. усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел) для ΔV
Измерения Курсорные ΔV и ΔT между курсорами, авто
Автоматические Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические операции +, -, *, /, БПФ
Сохранение во внутреннюю память 100 осциллограмм
Фигуры Лиссажу (X-Y) Диапазон: полный
Сдвиг фаз: ±3 градуса
Частотомер Диапазон 2 Гц - полный диапазон
Разрядность 6 цифр
Тип запуска  Фронт, однократный запуск
Декодирование сигналов последовательных шин  I²C, SPI, RS-232, CAN (опция)



Система запуска

Характеристики Значения
Тип запуска  Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон

I²C, SPI, RS-232, CAN (опция)
Режим запуска  Авто, обычный, однократный
Блокировка уровня запуска 100 нс ~ 10 с
Диапазон уровня запуска ±5 делений от центра экрана
Чувствительность уровня запуска ±0.3 деления
Запуск по фронту  нарастающий, спадающий
Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по ранту  условие запуска положительная или отрицательная полярность: >, <, =
диапазон установок 30 нс ~ 10 с
Запуск по окну  Фронт нарастающий, спадающий
Позиция запуска Вход, выход, время
Ширина окна  30 нс ~ 10 с
Запуск по N фронту  Тип фронта нарастающий, спадающий
Время 30 нс ~ 10 с
Номер фронта 1 ~ 128
Скорость нарастания  Скорость сигнала положительная или отрицательная полярность: >, <, =
Условие запуска 30 нс ~ 10 с
Запуск по видеосигналу  Cистема NTSC, PAL и SECAM
Выбор линии  1 - 525 NTSC
1 - 625 PAL/SECAM
Запуск по логическому шаблону  Условие AND, OR, XNOR, XOR
Условие задержки H, L, X, нарастающий фронт, спадающий фронт
Выход  запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени
(TimeOut)
Фронт нарастающий, спадающий
Установка времени 30 нс ~ 10 с
RS-232 запуск  Полярность положительная, инвентированая
Условие запуска Start, Error, Check Error, Data
Скорость стандартная, пользовательская (0 - 10000000)
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск  Условие запуска Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса 7 бит, 8 бит, 10 бит
Диапазон 0 - 127, 0 - 255, 0 - 1023
Длина 1 ~ 5 байт
SPI запуск  Условие TimeOut
Значение удержания 30 нс ~ 10 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X



Генератор сигналов (опция)

Количество каналов 2
Максимальная частота генерации 25 МГц
Частота дискретизации 125 Мвыб/с
Вертикальное разрешение 14 бит
Амплитуда сигнала 2 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала 8 К
Стандартные формы Синус, меандр, импульсный, треугольный
Пользовательские формы Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д.
всего 46 встроенных форм + создание сигналов произвольной формы



Цифровой мультиметр (опция)

Разрешение дисплея 3 3/4 разрядов (4000 отсчетов)
Входной импеданс 10 МОм
Измерение постоянного напряжения Диапазоны: 400 мВ/4 В/400 В
Точность: ±(1% + 1 е.м.р.)
Макс. напряжение на входе: 1000 В
Измерение переменного напряжения Диапазоны: 4 В/40 В/400 В
Точность: ±(1% + 3 е.м.р.)
Макс. напряжение на входе: 750 В
Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 1 е.м.р.) диап.40 мА/400 мА;
±(3% + 3 е.м.р.) диап.10 А
Измерение переменного тока Диапазоны: 40 мА/400 мА/10 А
Точность:
±(1.5% + 3 е.м.р.) диап. 40 мА;
±(2% + 1 е.м.р.) диап. 400 мА;
±(3% + 3 е.м.р.) диап. 10 А
Сопротивление  Диапазоны: 400 Ом/4 кОм ~ 40 МОм
Точность:
±(1% + 3 е.м.р.) диап.400 Ом;
±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость Диапазон: 51.2 нФ ~ 100 мкФ
Точность: ±(3% + 3 е.м.р.)
Тест диодов  0 В ~ 1.5 В
Неразрывность цепи  менее 50 Ом (±30 Ом) звуковой сигнал



Дисплей

Тип дисплея диагональ 8” , ЖК, сенсорный 1024 х 768 точек
Количество цветов 65536 цветов
Послесвечение 1 сек, 2 сек, 5 сек, бесконечно, отключено.
Отображение цветом поддерживается.



Выход для компенсации пробника

Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1 MΩ.
Частота (типичное) Меандр 1 кГц



Интерфейс

Для связи с ПК USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение USB (форматы файлов *.bmp и *.bin)
Видеовыход (опция)  VGA+ AV порты (опция)



Питание

Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность менее 24 Вт
предохранитель 2 A, T тип, 250 В
Батарейное питание (опция)  3,7 В ; 13200 мАч



Массо-габаритные параметры

Габаритные размеры 340 мм × 177 мм × 95 мм (Д*В*Г)
Вес Около 2.6 кг



Стандартная комплектация

  • осциллограф цифровой
  • осциллографические щупы с переключателем 1X/10X – 2 шт.
  • сетевой кабель
  • USB кабель для подключения к ПК
  • руководство по эксплуатации (краткая инструкция)
  • комплект для подстройки пробников
  • кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2)

Дополнительная комплектация

  • ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
  • ADS-6000DEC Опция декодирования I2C/SPI/RS232
  • ADS-6000CAN Опция декодирования CAN
  • ADS-6000VGA Опция VGA выход
  • XDS батарея Батарея для осциллографа
  • SDS bag Сумка для переноски
