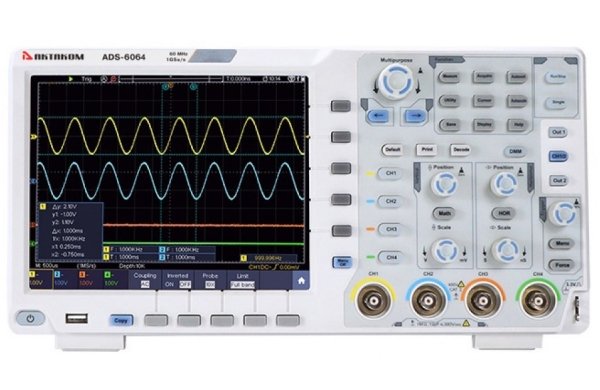

Осциллограф цифровой АКТАКОМ ADS-6104 сочетает в себе непревзойдённую функциональность и отличные технические характеристики при доступной цене.
Функциональность цифровых осциллографов АКТАКОМ ADS-6104 может быть расширена путём установки (при предварительном заказе) различных опций. Таким образом, в одном корпусе могут сочетаться несколько приборов: цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов.
Система запуска цифрового осциллографа ADS-6104 может быть расширена для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Благодаря возможности питания от батареи, а также опции WiFi, осциллограф ADS-6104 можно использовать для работы в "полевых" условиях. Кроме того, в осциллограф АКТАКОМ ADS-6104 может быть установлен сенсорный дисплей и выход VGA, что позволяет передавать изображение с экрана осциллографа, например, на телевизор или проектор при использовании в учебных целях.
В осциллографах данной серии с индексом "H" устанавливается 12- или 14-разрядный АЦП.
Технические характеристики
| Характеристика | Значение | |
| Полоса пропускания | 100 МГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 45 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация(реальное время) | 1 Гвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 1ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) |
|
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
|
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, БПФ | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | |
Система запуска
| Характеристики | Значения | ||
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) |
||
| Режим запуска | Авто, обычный, однократный | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Диапазон уровня запуска | ±5 делений от центра экрана | ||
| Чувствительность уровня запуска | ±0.3 деления | ||
| Запуск по фронту | нарастающий, спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по окну | Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна | 30 нс ~ 10 с | ||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | ||
| Номер фронта | 1 ~ 128 | ||
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
||
| Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
| Запуск по истечению времени (TimeOut) |
Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | ||
| RS-232 запуск | Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | ||
| Скорость | стандартная, пользовательская (0 - 10000000) | ||
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | ||
| I²C запуск | Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data | |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | ||
| Диапазон | 0 - 127, 0 - 255, 0 - 1023 | ||
| Длина | 1 ~ 5 байт | ||
| SPI запуск | Условие | TimeOut | |
| Значение удержания | 30 нс ~ 10 нс | ||
| Разрядность | 4 бит ~ 32 бит | ||
| Установка | H, L, X | ||
Генератор сигналов (опция)
| Количество каналов | 2 |
| Максимальная частота генерации | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Амплитуда сигнала | 2 мВп-п ... 6 Вп-п |
| Количество точек, участвующих в формировании сигнала | 8 К |
| Стандартные формы | Синус, меандр, импульсный, треугольный |
| Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы |
Цифровой мультиметр (опция)
| Разрешение дисплея | 3 3/4 разрядов (4000 отсчетов) |
| Входной импеданс | 10 МОм |
| Измерение постоянного напряжения | Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В |
| Измерение переменного напряжения | Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц |
| Измерение постоянного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап.40 мА/400 мА; ±(3% + 3 е.м.р.) диап.10 А |
| Измерение переменного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А |
| Сопротивление | Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап.400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм |
| Емкость | Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.) |
| Тест диодов | 0 В ~ 1.5 В |
| Неразрывность цепи | менее 50 Ом (±30 Ом) звуковой сигнал |
Дисплей
| Тип дисплея | диагональ 8” , ЖК, сенсорный 1024 х 768 точек |
| Количество цветов | 65536 цветов |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1 MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA+ AV порты (опция) |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | менее 24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
Массо-габаритные параметры
| Габаритные размеры | 340 мм × 177 мм × 95 мм (Д*В*Г) |
| Вес | Около 2.6 кг |
Стандартная комплектация
- осциллограф цифровой
- осциллографические щупы с переключателем 1X/10X – 2 шт.
- сетевой кабель
- USB кабель для подключения к ПК
- руководство по эксплуатации (краткая инструкция)
- комплект для подстройки пробников
- кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2)
Дополнительная комплектация
- ADS-6000FG2 Опция встроенного генератора (2 канала, 25 МГц)
- ADS-6000DEC Опция декодирования I2C/SPI/RS232
- ADS-6000CAN Опция декодирования CAN
- ADS-6000VGA Опция VGA выход
- XDS батарея Батарея для осциллографа
- SDS bag Сумка для переноски
