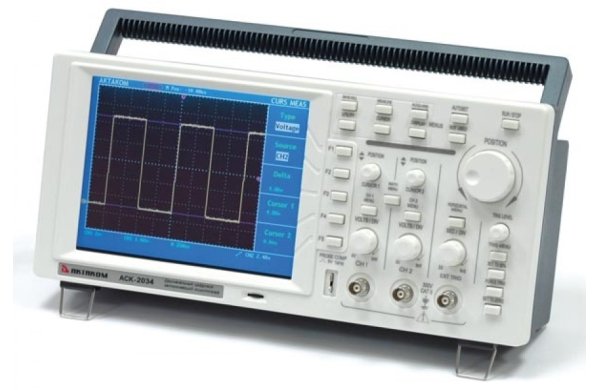

Осциллограф цифровой AKTAKOM АСК-2034
Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.
| Общие характеристики | |
| частоты, периода, среднее значения напряжения, размаха, среднеквадратического значения напряжения за один период, максимального и минимального значения напряжения, напряжения вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта. курсорные измерения |
|
| интерполяция sin(x)/x | |
| большой 19 см цветной ЖКИ дисплей | |
| хранение осциллограмм: 4 осциллограммы | |
| USB интерфейс для связи с ПК | |
| автономная работа от аккумулятора (опция) | |
| русскоязычное меню!!! |
| Технические характеристики | |
| 2 канала | |
| полоса пропускания | 25 МГц |
| максимальная частота дискретизации | 100 МГц |
| время нарастания | 17,5 нс |
| вертикальная чувствительность | 5 мВ/дел ... 5 В/дел |
| вертикальное разрешение | 8 бит |
| погрешность | ± 5% |
| входной импеданс | 1 МОм ± 2%, 20 пФ ± 3 пФ |
| максимальное входное напряжение | 300 Впик |
| входы | АС, DC |
| режимы работы | канал 1, канал 2, оба канала, суммирование, вычитание (канал 1 – канал 2, канал 2 – канал 1), инверсия, X-Y |
| коэффициент развертки | 5 нс/дел ... 100 с/дел |
| погрешность | 0,01% |
| память | 6 кБ на канал |
| режимы синхронизации | по кадровым и строчным синхроимпульсам, по четным и нечетным полям, по выбраной строке |
| пиковый детектор | |
| функция усреднения | |
| функция БПФ | Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга) |
| дисплей | 8 дюймов цветной ЖКИ, разрешение 320x240 точек |
| питание | 100-240 В, 50 Гц |
| потребляемая мощность | не более 15 Вт |
| габаритные размеры | 350x115x120 мм |
| масса | 1,6 кг |
Стандартная комплектация
| • прибор • осциллографические щупы – 2 шт. • сетевой кабель • USB кабель для подключения к ПК • руководство по эксплуатации • программное обеспечение • габаритные размеры в упаковочной таре 150х280х380, вес 4 кг. |
Дополнительная комплектация
| • Аккумуляторная батареяMSO-батарея • BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927 • Переходники BNC: PTL-2156, PTL-2157,PTL-2158, PTL-2159, PTL-2162 • Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R • Миниклипса АСА-2554 для присоединения к осциллографическим пробникам • Подробный каталог "Элементы приборных устройств" (измерительные кабели, насадки и т.п.) |
