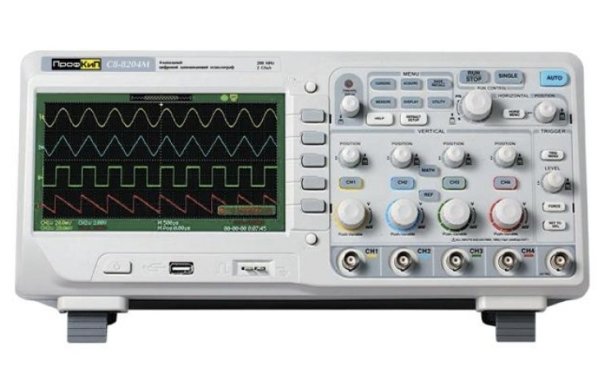

Осциллограф цифровой ПРОФКИП С8-4204

Артикул: 1-19144

  • Количество каналов: 4
  • Полоса пропускания: 0 МГц … 200 МГц
  • Экран: 7 дюймов, цветной TFT (480х234) LCD
  • Максимальная частота дискретизации: 2 Гвыб /с
  • Эквивалентная частота дискретизации: 50 Гвыб /с
  • Глубина памяти: 24 К
  • Интерфейс: Double USB-Host, USB-Device, RS-232, PASS /FALL out
  • Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
  • Габаритные размеры, вес: 232х157х135 мм, 2.5 кг

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА ЦИФРОВОГО ПРОФКИП С8-4204

ПРОФКИП С8-4204 – это профессиональный цифровой осциллограф с полосой пропускания 200 МГц и 4 каналами. Осциллограф универсальный ПРОФКИП С8-4204 с разрешением дисплея 18х8 делений обеспечивает наблюдение сигнала на широком поле, отображая большее количество периодов сигнала, отличается совершенной платформой, обеспечивающей максимальную производительность, и делая работу с прибором удобной и комфортной. Частота дискретизации составляет 2 Гвыб /с. Осциллограф цифровой ПРОФКИП С8-4204 – это универсальное решение, при необходимости проводить весь спектр измерений на самом современном уровне. Исследование фронтов, математическая обработка и анализ спектра обеспечивается наилучшим образом. Осциллограф универсальный ПРОФКИП С8-4204 может быть рекомендованы научным и производственным учреждениям, сервисным службам в самых различных отраслях промышленности.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА ЦИФРОВОГО ПРОФКИП С8-4204

• Количество каналов: 4
• Полоса пропускания: 0 МГц … 200 МГц
• Экран: 7 дюймов, цветной TFT (480х234) LCD
• Максимальная частота дискретизации: 2 Гвыб /с
• Эквивалентная частота дискретизации: 50 Гвыб /с
• Глубина памяти: 24 К
• Интерфейс: Double USB-Host, USB-Device, LAN, PASS /FALL out

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Полоса пропускания 0 МГц … 200 МГц
Количество каналов 4 + 1 внешний канал синхронизации
Максимальная частота дискретизации 2 Гвыб /с
1 Гвыб /с (каждый канал)
Эквивалентная частота дискретизации 50 Гвыб /с
Глубина памяти 24 К
12 К (каждый канал)
Время нарастания < 1.7 нс
Входной импеданс 1 МОм /13 пФ, 50 Ом
Диапазон временной развертки 2.5 нс /дел … 50 с /дел
сканирование: 100 мс /дел … 50 с /дел
Чувствительность по вертикали 2 мВ /дел … 5 В /дел
Разрешение по вертикали 8 бит
Источник синхронизации канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)
Режим синхронизации фронт, длина импульса, ТВ-синхронизация, спад, поочередный
Математические операции сложение, вычитание, умножение, деление, БПФ
Цифровые фильтры ВЧ, НЧ, полосовой, режекторный
Максимальное входное напряжение 400 В
Сохранение 2 опорных маски, 20 профилей настроек, 20 осциллограмм
Внешние накопители данных изображение, данные, осциллограмма, настройки
Язык русский + 11 дополнительных
Программное обеспечение дистанционное управление, извлечение данных и анализ формы волны



ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА ЦИФРОВОГО ПРОФКИП С8-4204

• Экран: 7 дюймов, цветной TFT (480х234) LCD
• Интерфейс: Double USB-Host, USB-Device, LAN, годен /негоден выход (PASS /FALL)
• Питание: 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА
• Габаритные размеры: 232х157х135 мм
• Вес: 2.5 кг

КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА ЦИФРОВОГО ПРОФКИП С8-4204

• Осциллограф цифровой ПРОФКИП С8-4204
• Делитель, 4 шт
• USB кабель
• Кабель питания
• ПО EasyScope-ПРОФКИП
• Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ОСЦИЛЛОГРАФА ЦИФРОВОГО ПРОФКИП С8-4204

• BNC коаксиальный кабель
• USB-GPIB адаптер
• ПО EasyDsoLib-ПРОФКИП
• Мягкая сумка для переноски
