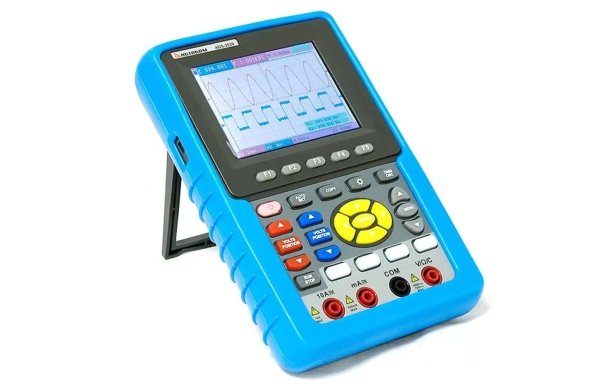

Осциллограф цифровой ручной Актаком ADS-2029

Артикул: 1-355368

  • 2 канала(изолированные)
  • полоса пропускания 20 МГц
  • максимальная частота дискретизации 100 Мвыб/сек
  • время нарастания 17,5 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит


Осциллограф цифровой ручной АКТАКОМ ADS-2029 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной ADS-2029 рекомендован для работы в "полевых" условиях. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом

  • изолированные каналы:
    каналы осциллографа относительно от земли 1000:1
    независимые входы осциллографа и мультиметра
  • 20 автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B、Delay A→B
  • курсорные измерения
  • режим мультиметра (3 3/4 разряда, 4000 отсчетов)
  • интерполяция sin(x)/x
  • хранение осциллограмм: 4 осциллограммы
  • цветной ЖКИ дисплей
  • возможность сохранения на USB-устройство
  • USB интерфейс для связи с ПК, программное обеспечение
  • автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

  • 2 канала(изолированные)
  • полоса пропускания 20 МГц
  • максимальная частота дискретизации 100 Мвыб/сек
  • время нарастания 17,5 нс
  • вертикальная чувствительность 5 мВ/дел ... 5 В/дел
  • вертикальное разрешение 8 бит
  • погрешность измерения временных интервалов
    однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4 нс)
  • входной импеданс 1 МОм ± 2%в параллель 15 пФ ± 5 пФ
  • максимальное входное напряжение 400 Впик (DC+AC, имп. 1 МОм, 10:1)
  • входы: АС, DC, GND
  • математические функции: суммирование, вычитание, умножение, деление, инверсия
  • режим X-Y
  • коэффициент развертки 5 нс/дел ... 100 с/дел
  • глубина записи 6 К на канал
  • режимы синхронизации: фронт, видео, поочередный
  • пиковый детектор
  • функция усреднения (4...128)
  • функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming

в режиме мультиметра



Измеряемая величинаДиапазоныПогрешность
Постоянное напряжение

100 мкВ ... 400 В
400 В...1000 В

±(1% + 1 е.м.р.)
не нормируется
Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В
400 В...750 В
±(1% + 3 е.м.р.)
не нормируется
Постоянный ток 10 мкА ... 10А ±(1% + 3 е.м.р.)
на диапазоне до 10 мкА
Переменный ток 10 мкА ... 10 А

±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА

Сопротивление 0,1 Ом ... 40 МОм

±(1% + 1 е.м.р.)

Емкость 51,2 нФ ... 100 мкФ ±(3% + 3 е.м.р.)
  • режим тестирования диодов
  • режим прозвонки цепи

Общие характеристики

  • Интерфейсы USB host, USB device
  • Управление SCPI-коммандами
  • Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
  • Питание: 7,4 В DC, 3500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
  • Потребляемая мощность не более 6 Вт
  • Время работы от аккумулятора до 4 часов
  • Габаритные размеры 180x115x40 мм
  • Масса 0,645 кг
  • Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

  • прибор
  • сетевой адаптер
  • осциллографические щупы – 2 шт.
  • измерительные щупы к мультиметру – 2 шт.
  • модуль расширения для измерения малых емкостей
  • USB кабель для подключения к ПК
  • USB-переходник для подсоединения USB-устройства
  • устройство для калибровки осциллографических пробников
  • краткое руководство по эксплуатации
  • Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
