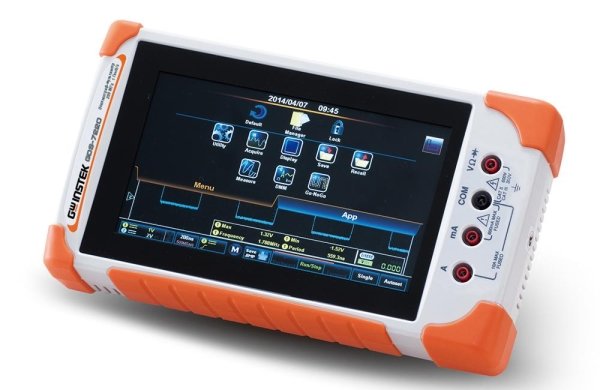

Осциллограф GW Instek GDS-7210

Артикул: 1-378827

Тип осциллографа: Осциллограф-мультиметр; Число каналов: 2; Полоса пропускания: 100 МГц; Максимальная частота дискретизации: 1 ГГц; Максимальный объем памяти: 1 МБ; АЦП (бит): 8; Сопротивление входа: 1 МОм; Особенности: Цифровой осциллограф, мультиметр с функцией TrendPlot. Автоматические и курсорные измерения. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Регистратор - 30.000 осциллограмм. Мультиметр - измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов. TrendPlot - 400 измерений, длительность от 40 секунд до 6 часов. Батарейное питание - Li-pol аккумулятор (до 4 ч). Встроенный инженерный калькулятор и программа для определения параметров SMD - компонентов.; Интерфейс: USB; Дисплей: TFT, 17,8, 480х800, Сенсорный; Масса (кг): 1,5

Описание портативный осциллограф-мультиметр GDS-7210:

  • Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор;
  • Осциллограф: 2 канала, полосы пропускания 100 МГц;
  • Максимальная частота дискретизации: 1 ГГц;
  • Объем памяти: 1 МБ/канал;
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск;
  • Автоматические (до 36-х параметров) и курсорных измерения;
  • Математика: БПФ, +, -, х, /;
  • Регистратор: 30.000 осциллограмм;
  • Интерполяция: Sin X/х, линейная;
  • Функция автоустановки параметров развертки, запуска;
  • Режим X-Y;
  • Внутренняя память: 20 осциллограммы, 20 профилей настроек;
  • Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов;
  • TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
  • Интерфейсы: USB 2.0 для управления и сохранения данных (device);
  • Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см;
  • Автономное батарейное питание - Li-pol аккумулятор (до 4 ч);
  • Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов;
  • Русифицированное меню, 3 года гарантии.

Технические характеристики

Параметр Значение
Режим осциллографа
Канал вертикального отклонения
Число входящих каналов 2
Полоса пропускания (-3 дБ) 0…100 МГц
Огранич. полосы пропуск. 20 МГц
Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел (с шагом 1-2-5)
Погрешность установки Коткл. ± 3 %
Постоянное смещение 2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В;
1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
Время нарастания ≤ 5 нс
Входной импеданс 1 МОм (± 2 %) / 16,5 пФ
Максимальная входное напряжение 300 Вскз, Кат II
Связь по входу Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,002 %
Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала любой из каналов
Режимы запуска развертки Автоколебательный, ждущий, однократный
Тип синхронизации По фронту,  ТВ-синхронизация, по длительности импульса, чередующийся запуск
Пред- (10 дел.) и послезапуск (1000 дел)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…25 МГц: 0,5 дел или 5 мВ;  25…70/100/200 МГц: 1,5 дел или 15 мВ
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Максимальная частота дискретизации 1 ГГц
Интерполяция SinX/x
Объем памяти 5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)
Пиковый детектор 10 нс
Режимы работы Выборка, пик. детектор; усреднение (2…256), накопление, однократн.
Регистратор 30000 осциллограмм
Курсорные измерения
Функции DU; DT; 1/DT
Автоматические измерения
Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U Максимальная; U мин.; Uсред;
выбросы на вершине и в паузе и др.
Функции по горизонтали Частота; период; время нарастания и спада; +/- длит. импульса, +/-
скважность.
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
Частотомер
Диапазон измерений От 2 Гц до полосы пропускания
Разрешение 6 разрядов
Дополнительные возможности
Интерфейс USB (изолированный)
Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
ПО OpenWave 200
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
Встроенный flash диск 120 МБ
Режим мультиметра
Разрешение индикатора
Максимальная индикация «50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx
Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В
AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)
Входное сопротивление 10 МОм
Погрешность DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)

AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный и переменный (СКЗ) ток
Предел измерений тока   DC: 50 мА, 500 мА,10 А
AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА
Погрешность измерения DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр)
GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр)

AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
Сопротивление
Предел измерений 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм
Диапазон измерений 50 Ом … 5 МОм
Погрешность 500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)
Температура (GDS-73xx))
Диапазон -50…1000 °С
Разрешение 0,1 °С
Термопары B, E, J, K, N, R, S, T
Прозвон цепи
Порог срабатывания < 15 Ом
Индикация Непрерывный звуковой сигнал
Испытвание P-N
Напряжение теста 0…2,8 В
Дополнительные возможности
Функции Автовыбор диапазона, измерение Максимальная/мин. значений, удержание показаний, Trend plot (400 измерений)
Общие данные
Дисплей Цветной сенсорный (емкостной) ЖК-дисплей
Диагональ 17,8 см (разреш. 480 х 800),
Напряжение питания Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А;
Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)
Габариты 240,2 × 136 × 59,7 мм
Масса 1,5 кг

Комплект поставки

Наименование Количество
1 Портативный осциллограф-мультиметр GDS-7210 1
2 Шнур питания 1
3 Делитель 1:1/1:10 1
4 Тестовые провода 2
5 Кейс 1
6 Сумка 1
7 Адаптер питания 1
8 Ремешок 1
9 Руководство по эксплуатации 1
