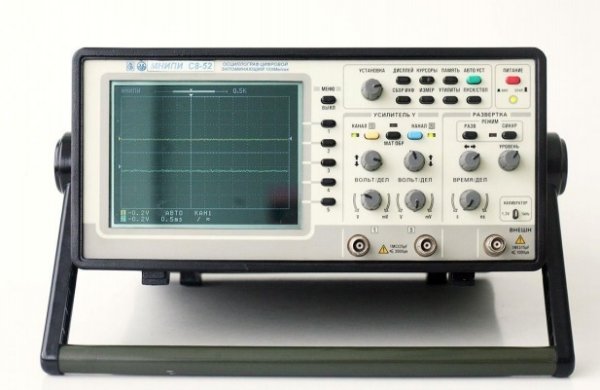

Описание осциллографа С8-52:
С8-52 предназначен для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.
Осциллограф обеспечивает цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметроввходного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).
Особенности осциллографа С8-52:
- Полоса пропускания 120 МГц
- 2 канала, вход внешней синхронизации
- Чувствительность по вертикали 2 мВ/дел
- Частота дискретизации до 250 Мвыб/сек, в реальном масштабе времени
- Длина записи до 16 К отсчетов в каждом канале
- Цветной ЖК экран со светодиодной подсветкой
- Курсорные и автоматические измерения
- Интерфейс USB и RS-232
- Встроенный аккумулятор
- Жесткие условия эксплуатации
Технические характеристики
| Параметр | Значение |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 120 МГц |
| Время нарастания ПХ | ≤ 2,9 нс |
| Входной импеданс | 1±0,03 МОм, 25 пФ |
| Входной импеданс с делителем 1:10 | 10±0,03 МОм, 19 пФ |
| Коэффициенты отклонения | 2 мВ/дел - 20 В/дел (шаг 1-2-5) |
| Горизонтальное отклонение | |
| Частота дискретизации: | 250 МГц |
| Коэффициенты развёртки | 1 нс/дел - 10 с/дел (шаг 1-2-5) |
| Режим запуска развертки | Автоматический, ждущий, однократный |
| Синхронизация | Внутренняя, внешняя |
| Общие характеристики | |
| Встроенный калибратор | "меандр" 1 кГц, 1,2 В |
| Интерфейс | RS-232C и USB |
| Тип экрана | ЖКИ |
| Размер экрана | 90x72 мм (108х72 мм) |
| Питание | 230±23) В, (50±0,5) Гц |
| Габаритные размеры (HxWxD) | 152x346x252 мм |
| Масса | 7 кг |
| Условия эксплуатации: Рабочая температура Влажность |
от -10 до +40 °С 90% при 25 °С |
