Описание
Осциллограф Fluke 190-062/S оснащен двумя аналоговыми каналами с полосой пропускания 60 МГц, а также встроенным измерительным цифровым блоком с отдельным входом с функциями TRMS-мультиметра. Устройство соответствует классу электробезопасности CAT III 1000 В, CAT IV 600 В.
Преимущества:
- Наивысшая категория электробезопасности делает устройство пригодным для использования в ходе наладки и диагностирования практически любого электрического и электронного оборудования и систем.
- Отдельный измерительный канал с собственным входом дает возможность отказаться от использования мультиметра, повышая тем самым производительность.
- 6-дюймовый цветной дисплей позволяет эффективно контролировать сигналы по обоим каналам, которые отображаются одновременно на дисплее разными цветами.
- Функция Connect-and-View повышает производительность работ за счет минимизации настроек, автоматически выбирая подходящий режим отображения и запуска – по результатам распознавания параметров входного сигнала.
Особенности
При решении разнотипных задач вы можете быстро переключаться между режимами осциллографа и мультиметра. Осциллограф Fluke 190-062 S позволяет определять параметры напряжения, силы тока, сопротивления, целостность цепей и тд. При помощи соответствующих датчиков можно дополнительно определять силу тока и измерять температуру. Для записи осциллограмм продолжительностью до 40 ч осциллограф оснащен функцией ScopeRecord.
Функция TrendPlot позволяет использовать скопметр в ходе испытаний продолжительностью до 546 ч. При этом осциллограф Fluke выполняет замеры в автоматическом режиме, фиксируя максимальный, минимальный и усредненный показатель. Данные могут быть легко перенесены на ПК для анализа и обработки в ПО FlukeView. Прибор оснащен клавиатурой, благодаря чему работать с ним можно, не снимая защитных перчаток, и в условиях слабой освещенности, благодаря подсветке клавиш.
Технические характеристики
| Частотный диапазон | 60 МГц |
|---|---|
| Количество каналов | 60 МГц: 2 канала |
| Скорость выборки реального времени | 625 Мвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 10 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра | |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение | 5 000 отсчетов |
| Режимы измерений | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Память 190-XX2, 2 каналов | |
| Экран + настройки | 30 |
| Запись | 10 |
| Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |

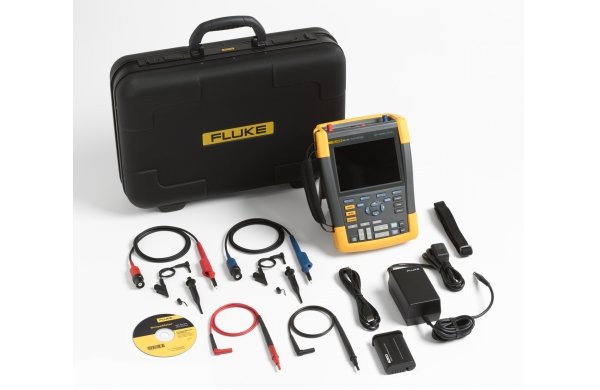

Комплект поставки
- Fluke 190-062 цветной осциллограф Color ScopeMeter, 60 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
