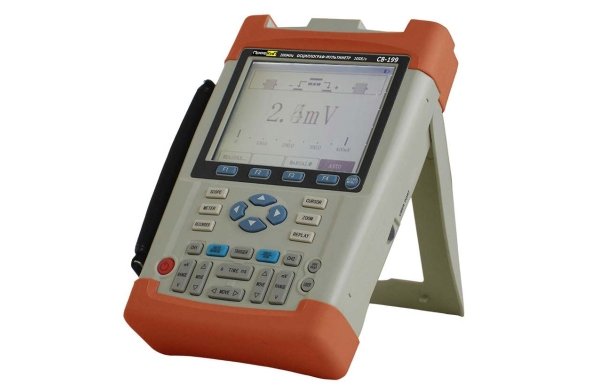

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО ПРОФКИП С8-199
Осциллограф-мультиметр портативный ПРОФКИП С8-199 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПРОФКИП С8-199 измерения и тестирование являются как никогда легкими и удобными. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО ПРОФКИП С8-199 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Количество каналов | 2 |
| Полоса пропускания | 0 МГц … 200 МГц |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент отклонения | 2 мВ /дел … 50 В /дел |
| Входной импеданс | 1 МОм ±2% / 18 пФ ±2пФ |
| Сопряжение входа | открытый и закрытый |
| Время нарастания | не более 1.75 нс при 5 мВ /дел … 500 мВ /дел (выброс переходной характеристики 10%) |
| Точность коэффициента отклонения | ±3% ±5% для коэффициента развертки 2 мВ /дел |
| Собственные шумы | не более 0.4 дел при 5 мВ /дел |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 100 мс /дел … 50 с /дел (самописец) 250 нс /дел … 50 мс /дел (реальное время) 2.5 нс /дел …100 нс /дел (эквивалентная дискретизация 1%) |
| Точность коэффициента развертки | 1% |
| СИНХРОНИЗАЦИЯ | |
| Режимы запуска | однократный, нормальный, авто |
| Источник синхронизации | внутренняя, внешняя |
| Типы синхронизации | по фронту, ТВ-синхронизация, по длительности импульса |
| Чувствительность | 2 дел (INT) 200 мВ (EXT, 500 кГц) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Максимальная частота дискретизации в реальном времени | 200 Мвыб /с |
| Максимальная частота дискретизации в эквивалентном режиме | 10 Гвыб /с |
| Глубина памяти | 32 К на канал |
| Разрядность АЦП | 8 бит |
| Режим выборки | нормальный, усреднение, пиковый детектор |
| МУЛЬТИМЕТР | |
| ПОСТОЯННОЕ И ПЕРЕМЕННОЕ (50 Гц … 400 Гц) НАПРЯЖЕНИЕ | |
| Предел измерения | 400 мВ, 4 В, 40 В, 400 В |
| Разрешение | 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
| Входное сопротивление | 10 МОм |
| Точность | ±2% |
| ПОСТОЯННЫЙ И ПЕРЕМЕННЫЙ (50 Гц … 400 Гц) ТОК | |
| Предел измерения | 4 мА, 40 мА, 400 мА, 4 А |
| Разрешение | 1 мкА, 20 мкА, 100 мкА, 1 мА |
| Точность | ±3% … ±5% |
| СОПРОТИВЛЕНИЕ | |
| Предел измерения | 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 20 МОм |
| Разрешение | 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Точность | ±2% |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО ПРОФКИП С8-199
• Питание: 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion батарея (4 часа работы)
• Габаритные размеры: 268х168х60 мм
• Вес: 1.8 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА-МУЛЬТИМЕТРА ПОРТАТИВНОГО ПРОФКИП С8-199
• Осциллограф-мультиметр портативный ПРОФКИП С8-199
• Делитель 1:1 (10:1), 2 шт
• Измерительный провод, 2 шт
• Кабель RS-232
• Модуль для калибровки делителя
• Модуль для измерения силы тока (4 А)
• Модуль для измерения силы тока (400 мА, 40 мА, 4 мА)
• Набор отверток
• Кабель питания
• Адаптер питания
• CD-ROM
• Руководство по эксплуатации
