Описание:

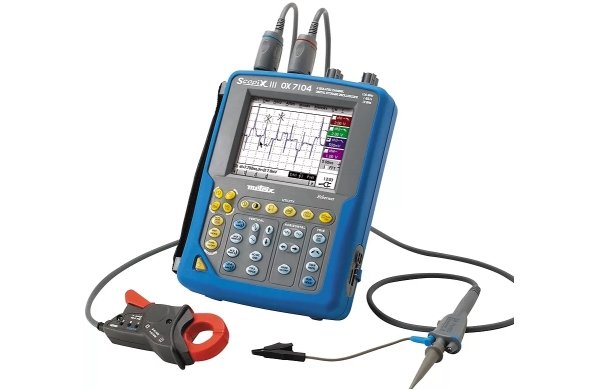

Подразделение компаний Metrix, Chauvin Arnoux выпустило на рынок новую серию автономных портативных осциллографов, мультиметров с 2 или 4 изолированными каналами 600 V / Cat. III. Более того: эргономика, универсальность и коммуникационные возможности приборов серии ОХ 7ххх обеспечивают пользователю наилучшее сочетание безопасности и функциональности. По рабочим характеристикам приборы являются одними из лучших в своей категории, благодаря аналоговоцифровому преобразователю с разрядностью 12 бит и скоростью 2,5 Гигавыборок в секунду, обеспечивающему скорость 100 Гигавыборок в секунду при периодических сигналах и захват одиночных сигналов продолжительностью вплоть до 2 нс.
Особенности:
• Пять приборов в одном: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, АНАЛИЗАТОР СПЕКТРА, АНАЛИЗАТОР ГАРМОНИК, РЕГИСТРАТОР ДАННЫХ (САМОПИСЕЦ)
• В режиме Осциллограф скорость выборки 2,5 Гвыб/с в режиме реального времени 100 Гвыб/с в режиме ETS при глубине памяти 50 000 точек на канал в режиме ОСЦИЛЛОГРАФА и РЕГИСТРАТОРА
• 2 или 4 изолированных канала 600 В категории III и до 8 кривых на экране
• 2 или 4 изолированных канала TRUE RMS в режиме МУЛЬТИМЕТРА (8000 единиц, 200 кГц, 1000 В)
• Фурьеанализатор спектра (БПФ) в «реальном времени», вычисление функций
• Цветной ЖКдисплей, чувствительный к касанию (тач скрин)
• 33 кнопки прямого вызова команды и подобное Windows меню
• Входы ProbiX и подключение соответствующих интеллектуальных датчиков, которые автоматически определяются прибором
• Токовые гибкие насадки HX0072 и HX0073 с питанием от прибора, робники до 5 кВ
• Дополнительный модуль HX0075 для измерения мощности и энергии в 1 и 3х фазных сетях
• Универсальный коннектор для интерфейсов: RS232, Centronix и Ethernet для вебсервера, USB
• Большой объем встроенной памяти на съемной SD карте
• WEB сервер , курсор, автоматические измерения и FTP сервер/клиент
|
Многофункциональный прибор для полной и точной диагностики (4 в 1) |
||||
 |
Сложные функции включения, чтобы выделить только необходимое | |||
| Осциллографы серии ОХ 7xxx фирмы Metrix - первые осциллографы данного класса, в которых предлагаются сложные функции включения в отличие от прежнего запуска по фронту или даже по продолжительности импульса. Режим задержки позволяет просматривать любой фрагмент с максимальным разрешением даже, если он далеко отстоит от момента включения. Режим счета позволяет считать предшествующие включению события, например, для того, чтобы проверить содержание цифровых кадров. Наконец, запуск можно осуществлять по телевизионному сигналу. |  |
|||
 |
МУЛЬТИМЕТР 200кГц многоканальный цифровой среднеквадратичных значений с дисплеем 8000 знаков | |||
| Мультиметр, как один из четырех «приборов», включается нажатием на соответствующую кнопку. Приборы серии ОХ 7ххх снабжены TRUE RMS 2 или 4 канальным мультиметром истинных среднеквадратических значений. Мультиметр позволяет измерять величину сигнала (АС и DC напряжение и ток, мощность, температуру и т.д.), сопротивление, проводимость, емкость и проверять полупроводниковые компоненты. Для измерения температуры можно использовать конфигурации РТ 100 и РТ 1000, в которых для измерения используются резистивные датчики сопротивлением соответственно 100 и 1000 Ом. По прежнему все типы датчиков позволяют проводить настройку шкалы и непосредственно отображать на экране измеренный физический параметр, что повышает удобство работы и эффективность. Обеспечивается автоматическая запись результатов измерений для всех включенных каналов, что позволяет осуществить наблюдение параметров на интервале от 5 минут до 24 часов | ||||
 |
Анализатор гармоник | |||
| Анализ гармоник основное измерение всех пользователей, занимающихся распределением электрической энергии, электротехникой и силовой электроникой. Прибор показывает гармоники первых 61 порядков сигнала с основной частотой от 40 Гц до 450 Гц. Спектрограммы 2 или 4 каналов можно отобразить одновременно. Прибор позволяет самостоятельно установить фундаментальную частоту 50, 60 или 400Гц. Результат отображается в виде линейного спектра В поле состояния отображается: • среднеквадратичное напряжение всего сигнала, выраженное в В, и коэффициент гармоник • для выбранной гармоники или сигнала основной частоты отображается уровень в %, фаза в ° относительно основной гармоники, частота в Hz, среднеквадратичное напряжение в В |
||||
 |
Рекордер - Самописец | |||
| Для всех профессиональных пользователей, которым приходится отслеживать изменения физических или механических явлений, предлагается включить в прибор программный модуль высокоскоростного рекордера. Он позволяет осуществлять накопление данных с минимальным интервалом эквивалентным 40 мкс между измерениями и вести запись дольше одного месяца. Пользователи, имевшие дело с бумажными самописцами или цифровыми рекордерами, найдут в предлагаемом рекордере много похожих функций, среди которых следует отметить особенно установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (50 000 измерений) и автоматическое протоколирование фактов и времени неисправности (50 окон по 1000 измерений). Любые неоднородности или неисправности автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера)Благодаря системе Probix, прибор работает с большим количеством разных датчиков (напряжения, тока, температуры, 010 В, 420 мА, и т.д.) и непосредственно отображает величину измеряемого физического параметра (шкалу и единицу измерения). Указатели (перемещаемый курсор и указатель последнего измерения) можно использовать в режиме лупы, чтобы более точно анализировать наблюдаемые или полученные раньше сигналы. |
||||
| Полностью автоматические измерения для обеспечения точного анализа | ||||
| В окне параметров автоматических измерений отображаются все 18 параметров сигнала. Для однозначного определения, участок сигнала задается двумя указателями на фрагменте, который был впервые получен в результате автоматического измерения. Дальше при помощи указателей, устанавливаемых вручную, можно уточнить положение наблюдаемого фрагмента, чтобы получить более достоверный результат. Можно провести прямое сравнение двух осциллограмм, включив режим «отличие от образца в памяти». При этом, указанные выше 19 параметров покажут отличие сигнала от образца. Прямое отображение измеряемого параметра достигается при помощи установки необходимых математических функций, масштаба шкалы и единицы измерения физического параметра. Это помогает избежать ошибки при считывании показаний и позволяет выполнить практически неограниченное количество видов измерений с 1-значной разрешающей способностью, благодаря 1-битному преобразователю, разработанному фирмой Metrix. |
||||
|
Измерени мощности и энергии |
||||
 |
ПРОБЛЕМА СВЯЗИ НА РАССТОЯНИЯ РЕШЕНА | |||
| Интерфейс ETHERNET с его веб-сервером открывает новые возможности для удобной и эффективной работы на месте и связи на расстоянии. Все, что необходимо для связи с принтером, ПК и т.п. - это, чтобы другое оборудование, как и ОХ 7200, просто имело IP адрес. Поэтому даже в пути вы можете распечатать результаты на сетевом принтере, обменяться файлами между ОХ и компьютером. Также вы можете вызвать прибор на расстоянии с любого ПК, отобразить кривые в реальном времени, управлять прибором через приборную панель. Благодаря вебсерверу и FTP, такие операции передачи и обмена выполняются просто и быстро и не требуют специального программного обеспечения на компьютере, где бы он ни находился рядом или на расстоянии. Следовательно, предлагаемые переносные осциллографы, используемые как средства технического обслуживания, в первую очередь решили традиционную проблему печати, резервного копирования и документирования графиков. Расстояние между местом неисправности и офисом становится виртуальным. | ||||
| Приборы серии OX7xxx теперь могут поставляться в специальной версии “POWER” (Изм. мощности) с аксессуарами, специально предназначенными для данных измерений – код заказа HX0075. Данная версия прибора также позволяет анализировать гармоники для однофазной системы в режиме АНАЛИЗАТОРА до 61 порядка. В режиме МУЛЬТИМЕТРА прибор позволяет измерять мощность |
Комплект поставки прибора: • осциллограф • инструкция по эксплуатации на CD • зарядное устройство для аккумуляторов • батарея NiMH 9.6 В (установлена) • μSD-Card минимум 512 MB и SD адаптер, USB-кабель (для замены RS232 – кабеля) • щуп Probix 1/10 250МГц – система автоматического распознавания подключаемых Аксессуаров HX0030(A) • BNC Probix – адаптер HX0031 • адаптер Banana 4 мм Probix HX0033 • комплект 4 мм проводов для мультиметра • Ethernet-кабель • USB-кабель • Стилус для экрана Тач Скрин • Ремешок для переноски |
|||
 |
 |
 |
||
| • по одной фазе • в 3х фазных сбалансированных сетях без нейтрали • в 3х фазных сбалансированных сетях с нейтралью • 3 провода 3х фазы (метод с 2 ваттметрами) |
Отображение активной мощности и фактора мощности | Теперь с прибором можно заказать 2 новых гибких токоизмерительных клещей |
||
Технические характеристики:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | OX7104B-CK |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Полоса пропускания (-3 дБ) | 100 МГц |
| Количество каналов | 4 изолированных | |
| Коэф. отклонения (К откл. ) | 2,5 мВ/дел…200 В/дел с погрешностью ± 1 % | |
| Растяжка по вертикали | Макс Х16 | |
| Макс. входное напряжение | 600 В (прямое подключение без делителя) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (К разв. ) | 1 нс…200 с/дел; самописец 100 мс – 200 с/дел |
| ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Погрешность установки К разв. | ± (0,01 %) |
| Растяжка | ×5 для штатной памяти и ×20 для расширенной | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Каналы |
| Режимы запуска развертки | Авто, ждущий, однократный | |
| Условия запуска | Фронт, длительность импульса, задержанная (20 нс- 340 с), по количеству (2-16384), ТВ |
|
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Разрешение по вертикали | 12 бит |
| Макс. частота дискретизации | 2,5 ГГц на канал | |
| Макс. длина записи на канал | 2500 точек (50000 с опцией регистратора) | |
| Режимы сбора данны | Выборка, пик. детектор (> 2 нс), усреднение (2 / 4 / 8 / 64), XY | |
| МАТЕМАТИКА | Функции | +,-, *,/, sin, cos, exp, log, корень, БПФ |
| АВТОМАТИЧЕСКИЕ И КУРСОРНЫЕ ИЗМЕРЕНИЯ |
Автоматические измерения | 18 видов автоматических с отображением 4 разрядов |
| Курсорные измерения | ^ U, ^ T, 1/^T, U макс/ мин/ ср., +/- пик, размах | |
| МУЛЬТИМЕТР | Режимы | Постоянное и переменное напряжение, сопротивление, температура, ёмкость и частота |
| Диапазоны | Напряжение: 400 мВ…600 В скз или 800 В постоянное Сопротивление: 80 Ом...32 МОм Емкость: 5 нФ…50 мВ Измерение температуры от датчиков типа термопар или термометров сопротивления |
|
| Базовая погрешность | +/- 0,5 % | |
| Режим регистратора | Автоматическая запись и вывод на экран в виде графика результатов измерений по всем каналам за период от 5 минут до 24 часов, кол-во отсчетов 8000 |
|
| РЕГИСТРАТОР (ОПЦИЯ) | Источник сигнала | Каналы прибора: 4 |
| Количество отсчетов | 50 000 | |
| Длительность записи | От 25 с до 35 дней | |
| ОБЩИЕ ДАННЫЕ | Память | 10 ячеек (экран + профиль); 2 ячейки (регистратор) |
| ЖК дисплей | 115 × 86 мм ЖКИ сенсорный 320 × 240; подсветка | |
| Напряжение питания | Внешнее через сетевой адаптер или NiMH (макс. 4 ч ) | |
| Габаритные размеры | 250 × 190 × 55 мм | |
| Масса | 2 кг (с аккумулятором) | |
| Комплект поставки | Сетевой адаптер / зарядное устройство; аккумулятор; делитель ×10 (2/4), адаптеры Probix-BNC(1) и Probix-«банан»(1), измерительный провод «банан»-«банан» (1), кабель Ethernet, ПО для связи с ПК |
